2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ) Уважаемый Покупатель! Благодарим Вас за покупку продукции под товарным знаком «ЭРА» и доверие к нашей компании! Данный документ распространяется на компоненты систем интеллектуального включения света, реагирующие на движение, датчик движения ЭРА MD02 и предназначен для руководства по монтажу, подключению и эксплуатации. Датчик движения позволяет производить автоматическое включение осветительных и прочих электротехнических приборов, питающихся от сети переменного тока 220В, при наличии движения в области чувствительности сенсора. Благодаря этому, а также наличию регулировки времени задержки выключения и настройки чувствительности к внешней освещенности, обеспечивается экономия не только Вашего времени, но и Ваших денег, за счет разумной экономии электроэнергии.! Внимательно изучите данное руководство перед использованием изделия и сохраните его до конца эксплуатации! Информация о видах опасных воздействий: Изделие не содержит опасных и вредных для здоровья человека веществ, которые могут выделяться в процессе эксплуатации в течение срока службы изделия при соблюдении правил его эксплуатации. ПРЕДОСТЕРЕЖЕНИЕ: ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ 220В ОПАСНО ДЛЯ ЖИЗНИ! 1.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Технические характеристики датчика движения приведены в таблице 1. 2 Наименование параметра Таблица 1 Характеристика Напряжение питания (переменного тока), В 220 Напряжение коммутируемой нагрузки 220 (переменного тока), В Максимальная мощность нагрузки, Вт, не более 1200 Максимальный коммутируемый ток 5,5 Способ подключения датчика Трехпроводный Угол охвата зоны чувствительности сенсора, 120 градус

3 Таблица 1 (продолжение) Радиус зоны чувствительности, м 12* Диапазон регулировки чувствительности к внешней освещенности, Лк Минимальное время задержки отключения 10 ± 3 нагрузки, с Максимальное время задержки отключения 7 ± 2 нагрузки, мин Высота места установки датчика движения, м 2 4,5 Потребление датчика в рабочем режиме, Вт, не 0,45 более Потребление датчика в дежурном режиме, Вт, 0,1 не более Температура эксплуатации, С от минус 20 до плюс 40 Относительная влажность, %, не более 93 Степень защиты IP44 Срок службы, лет 5 Габариты корпуса, ДхШхВ, мм 83х115х95 Масса датчика движения, г 170 * — Радиус зоны чувствительности указан для температуры окружающей среды 4 На рис.2. показаны габаритные размеры датчика движения Рис.2. Габаритные размеры датчика движения. Основные преимущества датчика движения ЭРА MD02: — возможность автоматического включения осветительных и прочих электротехнических приборов без использования каких-либо выключателей или кнопок; — интеллектуальная сенсорная система, распознающая движение человека и позволяющая не срабатывать на движения животных; — высокая мощность коммутируемой нагрузки, что позволяет подключать одновременно несколько светильников и (или) прочих электротехнических приборов; — регулировка времени задержки автоматического отключения нагрузки, которое происходит при отсутствии движения; — настройка чувствительности к внешней освещенности датчик движения может быть настроен как на срабатывание только в темное время суток, так и на срабатывание при любой освещенности; — регулировка положения датчика относительно места крепления; — экономия электроэнергии; — длительный срок службы. 4

5 2. КОМПЛЕКТНОСТЬ Комплектность поставки датчика движения приведена в таблице 2. Датчик движения, шт. 1 Набор крепежных элементов, комплект 1 Руководство по эксплуатации (Паспорт), экз. 1 Упаковка, комплект 1 3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ 3.1. Требования безопасности. Монтаж датчика движения необходимо производить при отключенном питании Максимально допустимая коммутируемая нагрузка и подбор проводов. Внимание! Не допускается подключать к датчику движения устройства с суммарной потребляемой мощностью или суммарным потребляемым током, превышающими максимально допустимые значения, указанные в таблице 1. Сечение жил, используемых Вами проводов, должно соответствовать току коммутируемой нагрузки. Рекомендуется использовать провода с сечением жил не менее 1мм Начальные установки регуляторов. Перед подключением датчика необходимо выставить регулировки в следующие положения: чувствительность датчика к внешней освещенности необходимо выставить на максимум ( ), время задержки на минимум («-») (см. рис.3), для того чтобы во время установки датчика было возможно его включение при любом освещении и чтобы время коммутации коммутируемой нагрузки было минимально. внешняя освещенность в максимум DAYLIGHT TIME + — Таблица 2 время задержки в минимум Рис.3. Начальные установки регуляторов во время настройки датчика. 5

6 3.4. Место и высота крепления. Датчик движения в первую очередь предназначен для крепления на прожектор, но может быть установлен и на других поверхностях. Рекомендуется устанавливать датчик движения на высоте, в соответствии с пределами, указанными в таблице 1. Датчик производит коммутирование нагрузки при наличии движения в области зоны чувствительности сенсора. Для включения датчика при движении в нужной Вам области его необходимо установить таким образом, чтобы эта область попадала в зону охвата датчика в соответствии с диаграммой направленности зоны чувствительности сенсорной системы, см. рис.4. Диаграмма направленности зоны чувствительности датчика движения Направление перемещения к которому сенсор менее чувствителен Направление перемещения к которому сенсор наиболее чувствителен 120 Рис.4. Диаграмма направленности зоны чувствительности Подключение. Внимание! Все провода во время монтажа датчика должны быть обесточены. Для подключения датчика необходимо подвести к месту его крепления два провода: один, подключаемый к источнику сетевого питания

220В, другой провод, обеспечивающий питание коммутируемой нагрузки. Перед подключением проводов к клеммнику необходимо разобрать корпус в соответствии с рис.5. 6

7 Крепление Разборка корпуса Рис.5. Разборка и крепление корпуса. Провода необходимо ввести в корпус датчика, обеспечив сохранность его герметичности. Жилы проводов необходимо подключить к соответствующим контактам клеммника, см. рис.6: L фаза источника питания 220В, N- нейтраль источника питания 220В и нейтраль коммутируемой нагрузки, А фаза провода, питающего коммутируемую нагрузку. ДАТЧИК ДВИЖЕНИЯ сетевое питание

220В коричневый синий L N КЛЕММНИК L N КОММУТИРУЕМАЯ НАГРУЗКА N нагр. красный A L нагр. Рис.6. Подключение датчика движения. 7

8 После подключения всех проводов и проверки корректности подключения, необходимо закрепить корпус датчика к месту крепления (см. рис.5) и обеспечить подачу сетевого питания

220В Настройка датчика Регулировка положения датчика. Конструкция датчика позволяет его вращать относительно места крепления, что дает возможность установить наиболее оптимальное его положение в соответствии с диаграммой направленности зоны чувствительности сенсора, см. рис Регулировка чувствительности к внешней освещенности. Регулятор чувствительности к внешней освещенности необходимо выставить в соответствии с Вашими потребностями. Датчик может быть настроен как на срабатывание только в темное время суток( ), так и на срабатывание при определенном уровне освещенности. Установка регулятора в положение максимум ( ) обеспечивает срабатывание датчика при любой освещенности Регулировка времени задержки. Регулятор времени задержки необходимо выставить в соответствии с необходимым Вам временем задержки автоматического отключения нагрузки, которое будет происходить при отсутствии движения Регулировка радиуса зоны чувствительности датчика с помощью изменения чувствительности сенсора. Регулятор чувствительности сенсора необходимо выставить в соответствии с необходимым Вам радиусом зоны чувствительности. Положение регулятора «-» соответствует минимальному радиусу, положение «+» — максимальному. 4. МЕРЫ ПРЕДОСТОРОЖНОСТИ 4.1. Во избежание несчастных случаев никогда не подвергайте продукцию воздействию огня и не опускайте её в воду Изделие предназначено для использования только внутри помещений Во избежание несчастных случаев запрещается самостоятельно производить ремонт электротехнической продукции Запрещается эксплуатировать изделие при наличии механических и прочих повреждений Запрещается коммутировать приборы с суммарной мощностью или суммарным током, превышающими максимально допустимые нагрузочные способности Помните, что переменное напряжение 220В опасно для жизни! 8

9 5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ Транспортировка и хранение датчика движения должны производиться в упаковке с соблюдением мер предосторожности от механических повреждений и воздействия атмосферных осадков. 6. УТИЛИЗАЦИЯ Изделие необходимо утилизировать согласно требованиям законодательства территории реализации. 7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ Внимание! Все работы связанные с устранением возможных неисправностей изделия должны осуществляться при отключенном питании сети! Перечень возможных неисправностей и способы их устранения приведены в таблице 3. Таблица 3 Датчик движения не работает Датчик движения работает некорректно — проверьте наличие сетевого напряжения питания 220В — убедитесь в целостности всех соединений — проверьте правильность подключения датчика движения — проверьте положение всех регулировок — убедитесь в целостности всех соединений — проверьте правильность подключения датчика движения — проверьте положение всех регулировок — убедитесь, что соблюдаются все условия для возможности его включения/выключения в соответствии с его настройками, изложенными в данном документе Если эти способы Вам не помогли, для устранения неисправности обратитесь за помощью к квалифицированным специалистам. 9

10 8. СВЕДЕНИЯ ОБ ИЗДЕЛИИ Сведения об изделии приведены в таблице 4. Наименование изделия Модель изделия Тип изделия Товарный знак Страна изготовитель Наименование изготовителя Адрес изготовителя Информация для связи с изготовителем Импортер Служба по работе с потребителями Соответствие нормативным документам Таблица 4 Датчик движения ЭРА MD02 Инфракрасный, прожекторный ЭРА Китай АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД КНР, , Шэньчжэнь, Наньшань Дистрикт, Чуанъе стрит, Нос Баоличэн Билдинг, рум 901 Информация об импортере указана на этикетке, расположенной на индивидуальной упаковке , Россия, г.москва, а/я 43 Изделие соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 Электромагнитная совместимость технических средств Дата изготовления: 10

11 9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 9.1. Гарантийный срок эксплуатации составляет 12 месяцев со дня продажи, при соблюдении потребителем условий монтажа, эксплуатации, транспортировки и хранения, изложенных в данном руководстве Устройство не подлежит гарантийному обслуживанию в случае: — предъявления товара с незаполненным (неправильно заполненным) гарантийным талоном; — наличия механических повреждений или следов вскрытия корпуса; — нарушения условий эксплуатации, изложенных в данном руководстве. Замена вышедшей из строя электротехнической продукции осуществляется в точке продажи при наличии корректно заполненного гарантийного талона: Место продажи Дата продажи Штамп магазина и подпись продавца 11

Настенный датчик движения 1200Вт, IP-44, 12м ЭРА MD 04 Б0004268

• Напряжение: 220 В
• Max мощность нагрузки: 1200 Вт
• Задержка времени выключения: от 10 сек до 7 мин
• Дальность действия: 12 м
• Max угол обзора: 180 град
• Светодиодный индикатор: нет
• Рабочая температура: от -20 до +40 °С

Спишите до 399 р. бонусами Начислим 9 бонусов

Настенный датчик движения 1200Вт, IP-44, 12м ЭРА MD 04 Б0004268 регулирует состояние осветительных приборов и других разнообразных электротехнических приборов, питающихся от сети 220 В. При обнаружении движений в зоне чувствительности сенсора датчика лампы автоматически включаются. Установка такого устройства избавит пользователей от необходимости каждый раз на ощупь искать месторасположение выключателя, таким образом обеспечивая комфортное перемещение по темной территории, например, загородного участка, гаража, кабинета, прихожей, комнаты и др. Устройство позволяет настроить время задержки выключения и чувствительность к внешней освещенности. Такое качество оптимизирует время работы светильников и позволяет существенно снизить затраты на энергопотребление.

Датчик движения ЭРА MD04

Датчик движения ЭРА MD04 экономит время и электричество, с ним можно не беспокоиться об оставленном свете или включенном оборудовании. Датчик будет срабатывать только при настроенном уровне освещения в помещении. Для подключения необходима сеть 220 В, используется схема из 3-х проводов, будьте внимательный в процессе электрической разводки, следуйте прилагаемой инструкции.

Как это работает?

Монтаж осуществляется на люблю ровную поверхность, в частности на стену, предусмотрена защита уровня IP44. Оптимальная высота установки 1.8 — 2.5 метра от пола. В нижней части расположено три регулятора для настройки параметров работы. Установите требуемую чувствительность к свету и задержку времени отключения питания, также можно настроить чувствительность. Данная модель всегда находится в автоматическом режиме работы, дистанция срабатывания зависит от уровня чувствительности и может колебаться между 5 и 12 метрами, а также зависит от температуры окружающей среды. Для ввода кабеля внутрь устройства предусмотрена прозрачная мембрана, при первой установке в ней необходимо проделать отверстие, она обеспечивает высокую герметичность корпуса. Основное назначение ЭРА MD04 — управление осветительными приборами, однако к нему можно подключить и другое электрооборудование. Максимальная мощность не должна превышать порог в 1200 Вт, а сила тока 5.5 А.

Как сбросить датчик давления в шинах: 4 способа

Горит индикатор низкого давления в шинах: как сбросить?

Индикатор низкого давления в шинах, также известный как система TPMS, не должен гореть на приборной панели, если с давлением в шинах все нормально.

Иногда, к сожалению, индикатор загорается почем зря. Даже когда с давлением в шинах все нормально. Если срабатывает система низкого давления в шинах, об этом сигнализирует соответствующий значок на приборной панели, а также, в зависимости от марки и модели автомобиля, появляется сообщение об этом, что очень нервирует и раздражает.

Обычно, как рекомендуют автопроизводители, после появления индикации о низком давлении в шинах водителю необходимо проверить давление в колесах. Если вы убедились, что давление в шинах в порядке, а сигнальная лампа на приборке не погасла, вот несколько способов, с помощью которых вы можете попробовать сбросить эту индикацию.

Внимание! Если колеса вашей машины оснащены датчиками низкого давления в шинах, при проверке давления в колесах не забудьте проверить запасное колесо, которое также может иметь данный датчик. Если система низкого давления в шинах работает без датчиков давления, запасное колесо проверять не нужно.

4 способа выключить индикатор низкого давления в шинах (TPMS)

1. Двигайтесь со скоростью 80 км в час в течение 15 км

Вероятно, это самый простой способ – проехать около 15 километров со скоростью 80 км/час. Используйте круиз-контроль, чтобы поддерживать постоянную скорость. Некоторые автомобили сбрасывают данные с датчиков давления на более высоких скоростях, чем другие. Проехав 15-20 км на скорости 80 км/ч, остановитесь и выключите двигатель. При следующем запуске предупреждение о низком давлении в шинах должно погаснуть.

2. Используйте кнопку сброса системы контроля давления в шинах (TPMS) вашего автомобиля

У каждого колеса автомобиля независимо от типа используемой системы предупреждения о низком давлении есть датчик. Иногда сенсорная система просто нуждается в перезагрузке. Обратитесь к руководству вашего автомобиля, где подробно описано, как можно сбросить данные системы контроля давления в шинах. Обычно в руководстве указывается, какую кнопку нажать, чтобы сбросить ошибку.

Вставьте ключ в замок зажигания и поверните его в положение «включено» («ВКЛ»), но не заводите автомобиль. Нажмите и удерживайте кнопку сброса (иногда она расположена под рулем), пока индикатор низкого давления не мигнет три раза. Затем отпустите кнопку. Запустите автомобиль и дайте ему поработать в течение 20 минут, чтобы компьютер заново откалибровал каждый датчик. Выключите зажигание.

3. Спустите и заново накачайте шины

Если вам не помогла кнопка сброса, попробуйте накачать каждую шину до рекомендованного автопроизводителем давления плюс 0,2 бара. Если значок на приборке не погаснет, спустите давление до нуля.

Заново накачайте все шины до соответствующего давления, указанного на стойке водительской двери или в руководстве к машине. Если колеса оснащены датчиками, не забудьте в таком случае про запаску. Далее проедьте 3-5 км со скоростью 25 км/час, чтобы сбросить данные датчиков.

4. Отключите и снова подключите автомобильный аккумулятор

В вашем автомобиле есть бортовой компьютер, который проверяет все датчики в автомобиле (например, датчики системы контроля давления в шинах) и решает, что делать с этой информацией. Так же, как и на вашем компьютере дома, иногда в электронике может произойти сбой в системе. Самый быстрый и простой способ решить проблему сбоя компьютера – это его перезагрузка. К сожалению, для того чтобы сделать перезагрузку компьютера в машине, вам придется для начала отключить его от питания. Для этого нужно будет ненадолго скинуть минусовую (-) клемму аккумулятора вашего автомобиля.

Сначала откройте капот вашей машины. Найдите аккумулятор и отсоедините отрицательный кабель от батареи. Для этого вам понадобится гаечный ключ. После этого сядьте в машину, включите зажигание, не запуская двигатель, и нажмите на клаксон примерно на три секунды. Это истощит всю оставшуюся энергию, запасенную в электрической системе автомобиля. Далее подсоедините минусовой кабель обратно к аккумулятору.

Если вышеуказанные методы не решили проблему

Иногда вышеуказанные способы не помогают отключить индикатор системы контроля давления в шинах. В этом случае необходимо проверить датчики в шинах (если они есть). Для этого обратитесь к дилеру или в ремонтную мастерскую для диагностики замены датчиков при необходимости.

Датчик может быть поврежден во время:

• Шиномонтажа при замене шин
• При неправильной работе тормозной системы
• При вращении шин

Кроме того, датчик давления воздуха может быть неправильно откалиброван, или батарея, которая питает датчик, имеет низкий заряд. В этих случаях датчик нуждается в повторной калибровке или замене. Отнесите его в дилерскую или рекомендованную дилером ремонтную мастерскую, где они, скорее всего, исправят это за несколько минут с помощью диагностического прибора.

Другие проблемы

Иногда индикатор давления в шинах снова включается, и это указывает на большую проблему. Вот о чем это может говорить:

• Одна из шин может иметь медленную утечку воздуха
• Система может иметь внутреннюю неисправность, которая препятствует ее правильному функционированию
• Датчик колеса требует замены (в непрямой/косвенной системе управления давлением в шинах)

В непрямой системе контроля давления в шинах, если датчик вышел из строя, также загорается контрольная лампа системы ABS. В каждом случае это означает, что транспортное средство должно быть продиагностировано в техническом центре, где автомеханик может обнаружить проблему и исправить ее. Также в сервисе вам помогут отремонтировать или заменить неисправный компонент системы контроля давления в шинах.

Для справки:

Косвенная система контроля давления в шинах

Датчики замеряют не давление в шинах, а частоту их вращения и пройденное расстояние за один оборот вращения колеса. Если шина спущена или в колесе начало снижаться давление, за определенное расстояние колесо сделает больше оборотов, так как чем меньше давление в колесе, тем меньше его диаметр.

Непрямая (косвенная) система контроля давления в шинах определяет, сколько проехал автомобиль за полный оборот колеса. В случае несоответствия установленным в качестве стандарта данным система предупреждает водителя о возможной проблеме в колесе. К сожалению, в этом случае у водителя нет информации, в каком именно колесе есть вероятная проблема.

Прямая система контроля давления в шинах

В данной системе контроля давления в шинах на колесах используются датчики, которые контролируют давление в каждом колесе. Собирая данные о давлении и его изменении, датчики передают информацию в компьютер машины, который, анализируя полученную информацию, в случае необходимости сигнализирует водителю о проблеме в колесе или колесах.

Советы по обслуживанию

Как только проблема будет решена, необходимо следить за состоянием системы TPMS. Для этого вы должны следовать простым советам по обслуживанию.

Во-первых, если шине требуется замена сердечника штока клапана, выберите сердечник из нержавеющей стали. Медные стержни быстро разъедаются. Сердечник из нержавеющей стали стоит копейки. А вот датчик, который съела коррозия, может стоить не одну тысячу рублей. Так что, купив сердечник из нержавейки, вы защитите датчик давления на колесе от образования коррозии.

Во-вторых, всегда держите датчик прикрученным к штоку клапана ниппеля. Это защищает датчик от повреждения водой, грязью и дорожной солью.

В-третьих, по возможности избегайте использования аэрозольного фиксатора. Это может вызвать проблемы, потому что фиксирующий состав может попасть в отверстие датчика давления в шине, которое позволяет ему измерять давление. Засоренное отверстие датчика означает, что он не может замерять давление.

Горящий значок низкого давления в шинах может раздражать и отвлекать водителя. Также горящая индикация может говорить о неисправности в колесах. Но даже если с колесами все нормально, горящий значок на приборке лишает водителя контроля над истинным давлением в шинах. Ведь если на приборке горит предупреждение о низком давлении, вы не получите сообщение о том, что колесо в машине начало спускать на самом деле.

А это уже влияет на безопасность водителя и пассажиров. Так что в ваших интересах докопаться до истины, выяснив причины, которые привели к тому, что на приборке загорелась индикация о низком давлении в шинах. Чем быстрее вы исправите эту проблему, тем быстрее снова будете в безопасности.

Для чего нужна калибровка экрана телевизора – как её сделать

Вы только что принесли домой новый телевизор, распаковали его и включили. Изображение выглядит великолепно, но вас раздражают некоторые мелкие цифровые артефакты. Цвет тоже можно немного не соответствовать ожиданиям. И вы думаете о том, не обратиться ли к продавцу с просьбой прислать специалиста по настройке.

Остановитесь и задумайтесь – это будет стоить вам, как минимум, пару тысяч рублей. Мы покажем вам, как откалибровать ваш телевизор, чтобы устранить некоторые из наиболее распространенных проблем с изображением и добиться наилучшего качества изображения, на которое способен ваш новый телевизор. И большинство наших рекомендаций не будут стоить больше, чем ваше время.

Что такое калибровка телевизора и для чего она нужна?

Каждый кадр фильма или сцены, которую вы смотрите, детально спланирован людьми, работающими над созданием материала. Авторы тщательно отбирают, среди прочего, цвета, контрастность, яркость и диапазон тонов, так что сцена представляет наиболее естественный визуальный эффект. Калибровка телевизора устанавливает атрибуты изображения как можно ближе к задумке создателей.

Калибровка телевизоров в магазине

Профессиональная калибровка телевизоров не выполняется на устройствах, предназначенных для массовой продажи. Причиной этого является стоимость корректировки настроек – это значительно увеличит стоимость устройства. Конечно, изображение приемника, покинувшего производственную линию, обычно полностью удовлетворяет среднего пользователя (оно имеет, так называемые, заводские настройки).

Однако, если вы хотите, чтобы изображение было таким, каким его хотели видеть создатели, профессиональная калибровка телевизора – единственное решение.

Оптимизацию можно доверить профессионалу, но вы должны знать, что есть и другой вариант – самостоятельно настроить изображение на телевизоре с помощью встроенных функций и режимов.

Как откалибровать телевизор – профессиональная калибровка

Профессиональная калибровка экрана телевизора выполняется специализированными и квалифицированными специалистами, которые используют специальные измерительные приборы для этой цели. Действия обычно выполняются на дому у клиента, и их стоимость, в зависимости от устройства и типа настроек, составляет от нескольких до пары десятков тысяч рублей. Калибровка телевизора в зависимости от оборудования и требований потребителя занимает от 1 до 3-4 часов.

Обычно телевизор калибруют так, чтобы не нарушать гарантийных требований производителя, но перед началом работы стоит обсудить этот вопрос со специалистом. Принимая решение об этом варианте, обратите особое внимание на наличие у подрядчика соответствующих сертификатов, подтверждающих его квалификацию.

Важно отметить, что достаточно настроить телевизор один раз – вам не нужно периодически повторять процесс.

Как откалибровать телевизор – автоматическая калибровка

Если вы думаете о том, как откалибровать телевизор самостоятельно, не тратя ни копейки, на помощь придут ручные настройки изображения и режимы, доступные в вашей модели. Таким образом, вы можете настроить изображение в соответствии со своими предпочтениями. Однако, имейте в виду, что практически невозможно добиться того же эффекта, что и при профессиональной оптимизации.

Чтобы войти в режим калибровки, перейдите в настройки изображения. Для этого используйте пульт дистанционного управления, который, в зависимости от телевизора и производителя, имеет кнопку «Настройки» или значок, представляющий зубчатое колесо или форму домика (кнопка «Домой»).

Если вы сомневаетесь, используйте руководство, прилагаемое к телевизору – оно, безусловно, объясняет назначение функциональных кнопок на пульте дистанционного управления.

Как калибровка телевизора на практике?

Режимы изображения – это не что иное, как изменяемый набор настроек, объединенных под одним названием (включая контраст, цвет, яркость). Выбор режима приводит к тому, что все коэффициенты изменяются автоматически в соответствии со стандартом, введенным производителем. Благодаря этим функциям, калибровка телевизионного изображения становится очень простой.

Количество режимов и их тип зависит от производителя, наиболее распространенными являются:

• Стандартный / Нейтральный – поддерживает параметры на среднем уровне интенсивности. Это идеальная отправная точка, если вы планируете использовать более сложные настройки позже;
• Кино / Фильм – по заверениям производителей, этот режим должен максимально приблизить изображение к тому, которого хотел добиться кинематографист. Кадр в этом режиме характеризуется более теплыми цветами;
• Динамический / Яркий – эта опция полезна, если телевизор находится в очень солнечном месте. Благодаря высокой контрастности и интенсивности цветов, контуры становятся более четкими. Однако, слишком высокая яркость изображения может быть не очень приятной для глаз;
• Спортивный режим – повышает качество отображение спортивных событий за счет увеличения яркости и насыщенности цвета;
• Игровой режим – нацелен на геймеров. Преимуществом является оптимальная калибровка телевизионного изображения и задержки ввода, то есть сокращение задержки между отправлением данных с игровой консоли и отображением на экране телевизора, что особенно важно в динамических играх;
• Эко – другими словами, экономичный режим, то есть тот, который позволяет снизить потребление энергии. Чаще всего телевизор сам регулирует яркость экрана в зависимости от условий освещения.

Производитель часто дает возможность создавать и сохранять собственный режим, иногда называемый «режим эксперта». Однако, здесь требуется индивидуальная калибровка телевизора.

Калибровка изображения – настройки для опытных пользователей

Если вам недостаточно калибровки телевизора через встроенные режимы, проверьте, как сцены влияют на оптимизацию изображения, вручную установив каждый параметр.

Пошаговая правильная калибровка телевизора включает изменение следующих параметров:

• Четкость изображения – позволяет правильно отображать контуры объектов.
• Яркость – определяет мощность подсветки изображения. В качестве тестового изображения лучше всего выбрать то, в котором черный цвет находится рядом с яркими цветами / источниками света. Использование слишком низкого значения приведет к затемнению всего изображения и появлению темных, полосатых пятен. И, наоборот, высокие значения заставят сцену «светиться».
• Настройка цвета или насыщенность цвета – позволяет указать желаемую интенсивность цвета. Чем выше индекс, тем насыщеннее цвет (как в ранее описанном динамическом режиме). Не переусердствуйте с насыщенностью, потому что слишком яркие цвета могут привести к тому, что изображение будет далеко от естественного, и после долгого просмотра вы можете даже почувствовать усталость глаз. И наоборот, слишком низкие значения приведут к тому, что изображение станет серым.
• Цветовой оттенок / температура – заставляет изображение «нагреваться» или «охлаждаться». Слишком высокое значение в направлении теплых цветов приводит к тому, что на изображении преобладает оттенок красного, а холодные цвета превращают в синий в ключевой цвет. При установке этого значения убедитесь, что белые части изображения сохраняют свой надлежащий оттенок.

В зависимости от встроенных функций, телевизор предлагает более широкий диапазон параметров. Если вы не знаете, как настроить телевизор вручную, не бойтесь пробовать. При необходимости вы можете восстановить заводские настройки с помощью одной кнопки.

Что поможет с калибровкой телевизора

Калибровка изображения должна выполняться на, так называемых, тестовых изображениях, которые наилучшим образом показывают, как внесенные изменения влияют, например, на отображаемые сцены фильма.

Если у вас нет диска с записанным тестовым изображением, найдите соответствующие демонстрационные образцы на YouTube. Калибровка экрана также может быть выполнена с помощью шаблона тестового изображения, например, на основе коллекции видео, называемой «Тестовые шаблоны» (как для подписчиков Netflix).

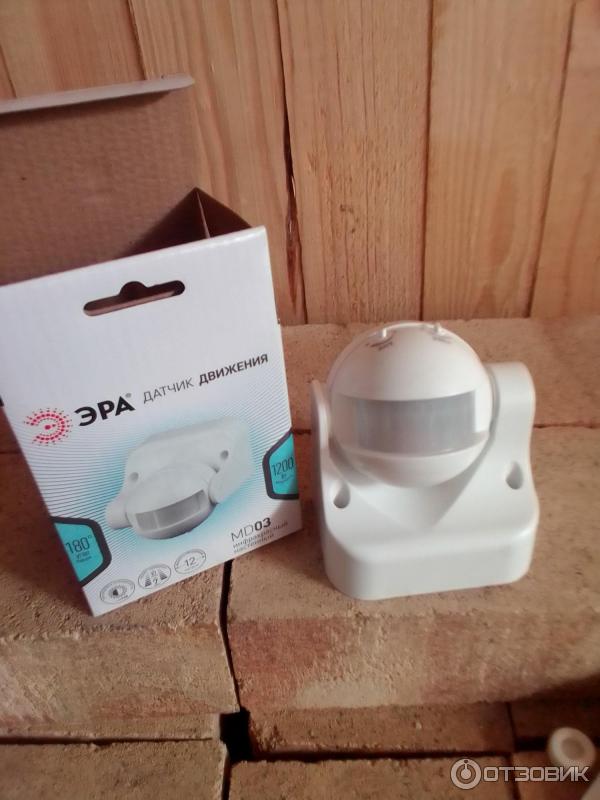

Отзыв: Датчик движения инфракрасный Эра MD 03 — Автоматическое освещения удобно в коридорах и лестничных площадка. Мнения о её экономии всего лишь муляж.

Доброго времени суток дорогие читатели!
С приходом в наш век автоматизации, удобства нашей жизни стали упрощать многие устройства. Так и я уже на протяжении 3 лет, идя в ногу со временем, пользуюсь одним из этих устройств название которому «Инфракрасный датчик движения Эра MD 03».

За весь трёхлетний срок применения датчика, проблем в его работе не наблюдалось; работает он и по сей день.
Основная суть принципа работы данного устройства, заключается в улавливании перемещения объектов в сумеречное и тёмное время суток. Фиксируя любое перемещение, датчик запитывает подключённые к его цепочке питания световые приборы, на заданное пользователем время задержки работы освещения. Это безусловно весьма удобно, особенно в моём случае, где осветительные приборы установлены в длинных коридорах или лестничных площадках, где схематично просто не могут быть монтированы два выключателя на один источник освещения. В этой связи ранее приходилось добираться в потёмки до расположения выключателя или от него.

Кратко и по порядку я перечислю перечень всех достоинств и недостатков, суть которых буду излагать в дальнейшем содержании данного отзыва:
1. — Датчик не имеет SENS-регулировки чувствительности и по своим особенностям призвано срабатывать на всё что движется;
2. + Достаточная мощность подключения световых приборов;
3. — Регулятор светового потока — LUX, имеет недостаточное значение минимального порога на включение;
4. — По креплению к стене, возможность горизонтальной регулировки отсутствует совсем;
5. + Удобство сборки и монтажа;
6. + Корпус устройства достаточно герметичный;
7. — Отсутствие поминутные делений у регулятора времени задержки TIME;
8. — Экономия от него для домовладений никакая.

Один из недостатков данного датчика кроется за тем, что по своим особенностям он призван срабатывать на все объекты от малого до великого и помимо того ещё и не имеет SENS регулятора. Без наличия функции SENS-регулировки чувствительности датчика к инфракрасному излучению, у него нельзя откалибровать предпочитаемую величину объекта, на которую бы он воздействовал.

Общая мощность подключённых к ней световых приборов может достигать 1200 Вт это около 6 А. Этого значения максимальной мощности более чем достаточно для освещения помещения в 100 кв/м, а местами даже и более с использованием светодиодных ламп, но не целесообразно ввиду ограничения дальности улавливания датчика в 12 метров и угла обзора сенсора в 180 градусов. Указанные значения обзора и дальности на практике вполне реальные.

Настройка LUX-светового потока, на мой взгляд имеет в себе недостаточный нижний предел его установки на включение. При минимально установленном световом потоке регулятора LUX, датчик начинает задействовать освещение как только начинает вечереть; иголку в нитку в это время суток конечно не вставить, но даже затенённые предметы можно разглядеть отчётливо.

Регулятор TIME настроенный на минимальное время задержки, соответствует параметрам из характеристик 10(+/-3) секунд. В данном моменте по настройке направления и покрытия зоны действия инфракрасных лучей, я убеждался не единожды.

Данный датчик не очень подходит для установки на улице если в его зону покрытия подпадают деревья. Его инфракрасные лучи можно лишь направить вверх или вниз тем самым уменьшив или увеличив дальность действия, тогда как лично мой случай потребовал отвести эти лучи по мимо всего прочего ещё и левее, чтобы шевелящиеся на ветру ветви, не касались зоны его покрытия.

Недавно я приобрёл очередной инфракрасный датчик ЭРА и установил его на второй лестничной площадке с выходом во двор.

Как и у прежних датчиков, на съёмной крышке у него изображена схема подключения,

которая безусловно доставляет определённое удобство при монтаже электропроводки к колодке датчика.

Сборка датчика достаточно герметичная. Для предотвращения возможного проникновения жидкости от дождей по электропроводке к колодке подключения датчика, в корпусе предусмотрен резиновый кабельный ввод. Сборка и крепление устройства не составляет большой сложности, если вы ранее занимались установкой того же выключателя.

В настройке обзора обнаружения и индивидуальных параметров режима работы, также особой сложности нет, хотя хотелось бы наблюдать в регуляторе TIME поминутные деления, а не просто шкалу увеличения.

Что касается экономии, на первый взгляд может показаться, что устройство задействуя осветительные приборы лишь тогда когда вам это необходимо, оптимизируя при этом время работы источника света, уменьшает вместе с тем и его потребление электроэнергии и осуществляет экономию, но это не всегда так. Протекание силы тока у датчика движения в рабочем режиме составляет около 0,02 А, в переводе на потребление электроэнергии это значение равно 4,5 Вт/ч., без подачи тока на возбуждение собственной катушки, где 1 Вт/ч на включение источника освещения можно прибавить смело. Выяснил я это простым замером мультитестера, где показания 0,09 А это потребление всех пяти установленных у меня датчиков движения. В дневное время, когда датчики находятся в режиме ожидания, потребление тока составило 0,08 А. Хотя в характеристиках производитель таких датчиков как Ferum (отзыв о котором я здесь также писал), указывает на потребление в данном режиме 1Вт и это является откровенной ложью.

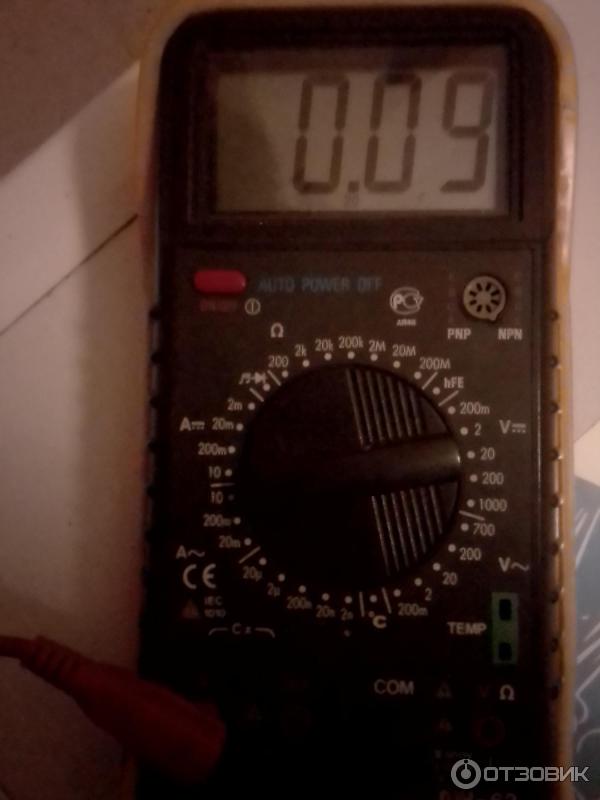

Значение потребления одного датчика при различных режимах работы, составляет от 3,3 Вт днём до 4,5 Вт ночью. За сутки он способен потребить грубо до 100 Вт энергии, а это 3-5 часова работа большинства ламп энергосбережения или одного из моих 20 Вт прожекторов. Немного отвлекаясь от темы по сопутствующим товарам, я имею богатый опыт использования светодиодных прожекторов, космос, СДО-5 и Старт; о которых также писал ранее свои отзывы, почитайте их перед приобретением, они могут быть вам полезны. Экономия конечно возникает в случаях если осветительные приборы потребляют хотя бы по минимуму 100 Вт, а это 4 простые светодиодные лампы, которые в сумме заменяют 400 Вт ламп Ильича; мало у кого в домовладениях возникает потребность устанавливать даже подобное количество энергосберегающих ламп в коридоре.

Увеличение срока службы осветительных приборов за их малой выработкой своего ресурса выраженного в часах при работе с датчиком я конечно тоже учёл, эту оптимизацию перебивает собственно сама стоимость инфракрасного датчика движения, которая в некоторых случаях на порядок дороже самих приборов освещения. Как итог экономия для простых потребителей частных домовладений это всего лишь иллюзия.

В заключение подводя общий итог своего личного опыта по использованию инфракрасного датчика движения ЭРА MD 03; я рекомендую к приобретению данное устройство для автоматизации освещения помещений, где нет вероятности передвижений домашних животных и располагающихся в его зоне действия деревьев.

Эра md 04 как откалибровать

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Для удобного управления осветительными приборами и снижению затрат на пользование электрической энергией пользователи всё чаще стали прибегать к использованию автоматических управляющих устройств на основе датчиков движения различной конфигурации. Монтаж таких приборов производится по определенным схемам, которые мы рассмотрим в данной статье.

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Стандартные обозначения выполнены следующим образом:

• буквой L обозначается вывод, к которому подключается входящая фаза;
• буквой N обозначается вывод, к которому подключают нулевой проводник;
• L’ (или другая буква) обозначается выходящая фаза, идущая к осветительному прибору.

При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ). Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения. Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности).

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

• от распределительной коробки к датчику подводят питающую фазу и нулевой проводник;
• от вывода отходящей фазы датчика движения проводник напрямую (или через распределительную коробку) тянется к прибору освещения.
• также к светильнику от распределительной коробки подводят нулевой проводник.

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

Схема включения датчика движения с выключателем

Универсальная схема подключения датчика движения включает в себя его использование совместно со стандартным одноклавишным выключателем . Схема такого подключения выглядит следующим образом: питающую фазу подводят не только к автоматическому датчику движения, но и к выключателю (то есть выполняют параллельное соединение). От клавишного выключателя отходящий фазный проводник подводят к светильнику, как и отходящую фазу от датчика движения.

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

1. При отключении выключателя, датчик не будет работать и свет не включится автоматически при обнаружении движения.
2. При переключении одноклавишного выключателя в положение «ВКЛ» — осветительный прибор может не включится сразу, так как для запуска датчика движения в рабочий режим необходимо от 15 до 30 секунд.

Схема подключения нескольких датчиков

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах. Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

• нагрузка (несколько мощных приборов освещения) будут подключаться к контактору или электромагнитному реле пускателя;
• датчик движения также подключается к реле или контактору, но на управляющие выводы.

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить.

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

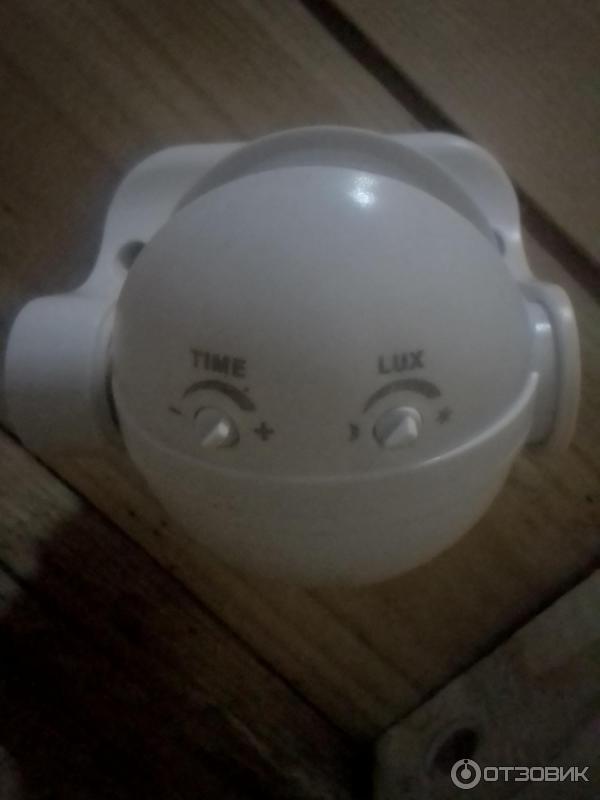

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

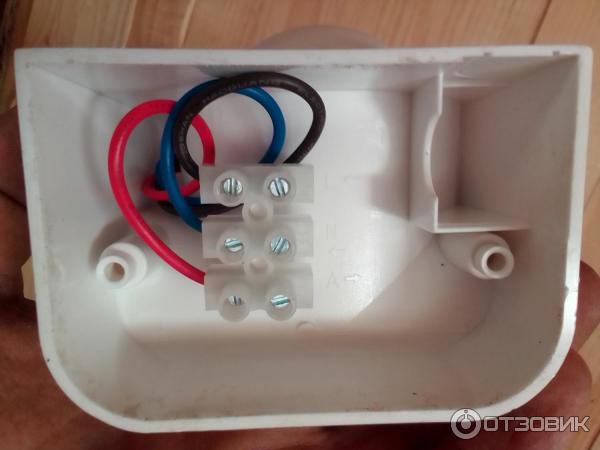

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Схемы управления освещением с использованием различных типов выключателей

Схема подключения и настройка фотореле: важные моменты для оптимальной функциональности

Как подключить проходной выключатель: схемы управления освещением с двух, трёх и более мест

Подключение фотореле для включения освещения

Особенности и схема подключения частотного преобразователя к разным типам электродвигателей

Проведения теста, настройки и калибровки гигрометра

Полезный прибор гигрометр представляет собой один из вариантов (подтипов) технических влагомеров.

От классического влагомера, предназначенного для определения процентного содержания влаги в различных (например, в древесине) материалах (относительно массы самого материала), гигрометр отличается своей функцией – это влагомер воздуха.

Он предназначен для определения влажности воздуха в конкретном помещении, месте, точке, например, в бане, сауне, бассейне и т.д. В процессе эксплуатации прибора возможны погрешности и неточности в показаниях, чтобы гигрометр работал правильно, необходимо его откалибровать.

Рассмотрим подробно в данной статье – что такое калибровка гигрометра, как ее грамотно проводить, могут ли быть ошибки, при калибровке прибора, и последствия при игнорировании своевременной калибровки.

Что это такое?

Калибровка гигрометра — это комплекс необходимых, последовательных операций, которые устанавливают соотношение между показателями величины (получаемой при данном измерении) с соответствующим значением величины, полученным при помощи эталона. Калибровка помогает выявить и устранить неточности в определении и показаниях влажности воздуха.

Калибровка гигрометра позволяет обнаружить размеры в погрешностях прибора, устранить ошибки, и настроить его работу с максимальной точностью с погрешностью 0-1%.

Калибровку проводят для механических (со стрелкой), электронных типов приборов – она позволяет провести верную настройку на правильные показания. И лучшим вариантом, обеспечивающим точность измерения, является сравнение и прослеживаемость (по показателям) с аттестованным и исправным прибором.

Как правильно настроить в домашних условиях?

В домашних условиях можно проверить гигрометр самостоятельно несколькими способами, при которых сначала устанавливают отклонения в точности показаний, затем регулируют настройки.

Сравнение с точным прибором

Если обладатель гигрометра заметил явные и очевидные ошибки в показаниях, то можно сравнить его «работу» с точным гигрометром (если он есть в наличии). Для этого:

• оба прибора оставляют рядом на 10-15 часов в конкретном месте/помещении;
• по истечении срока проверяют показания;
• если на правильном приборе показания, например, 65%, а на тестируемом 50%, то последний, настраивают до 65%.

Для этого используют специальный ключ или отвертку, которые помогут настроить (в нужное положение) регулировочный винт. Можно тест немного усложнить, если расхождения в показателях небольшие. Сначала приборы тестируют в сухом помещении, затем переносят их в места с очевидной влажностью (ванную комнату, баню), и сравнивают показатели.

Гигрометр следует покупать в специализированных магазинах от производителей с хорошей репутацией, чтобы избежать покупки подделок, которые можно быстро вычислить. Прибор подносят близко ко рту, несколько раз на него усиленно дышат. Если показания не меняются, возможно, в руках «подарок» от мошенников, в котором даже не установлен датчик влажности.

Тестирование с водой

Вариант калибровки прибора с использованием воды проводят по этапам:

• полотенце или любой материал погружают в емкость с водой (теплой);
• слегка отжимают лишнюю влагу;
• в полотенце заворачивают тестируемый прибор, он должен полностью находиться в полотенце (без щелок);
• кладут его в контейнер с закрывающейся (герметично) крышкой, или в полиэтиленовый пакет, крепко завязав его – прибор должен лежать строго горизонтально;
• через несколько часов (2-4 ч) гигрометр освобождают из влажного «плена»;
• смотрят на показатели, которые должны быть в районе 95-98%.

Если цифры другие, то быстро (в течение минуты) проводят корректировку, откалибруют прибор до нужных показателей. У механического гигрометра стрелку ослабляют, и переводят на цифру 95-98%, затем закрепляют ось.

Использование соли для механических приборов

Наиболее точной проверкой гигрометра специалисты считают тест с использованием соляного раствора, он должен обеспечить влажность на 75% и не более. Проверку ведут пошагово:

1. Подготавливают большую емкость, куда можно будет положить гигрометр и банку/стакан с соляным раствором.
2. В банку насыпают 3-4 столовые ложки обычной поваренной соли (или любой другой), заливают небольшим количеством воды, чтобы получился густой соляной раствор.
3. Банку ставят в емкость.
4. Туда же устанавливают тестируемый прибор.
5. Все герметично закрывают крышкой, или укрывают плотной пленкой, завязав бечевкой края емкости.
6. Оставляют на 4-8 часов. Именно через это время в емкости образуется влажность 75%, как считают специалисты, и не более.

Емкость открывают и проверяют показания гигрометра, если они не соответствуют, значит, необходима калибровка. Ее следует проводить сразу в течение минуты – устанавливают показатель на 75%.

Морозильная сумка

Можно проверить гигрометр на точность еще одним способом – при помощи морозильной сумки. Для этого:

• в стакан кладут 2-3 столовые ложки соли, заливают водой до консистенции густой каши;
• в морозильную сумку кладут гигрометр, и ставят стакан с соляным раствором;
• сумку герметично закрывают и оставляют на два часа;
• по истечении времени сумку открывают и смотрят на показатели прибора;
• данные должны соответствовать влажности 75%.

Если гигрометр показывает другие данные, их быстро корректируют (регулируя винты, стрелки) до правильных.

Электронный гигрометр, имеющий гарантийный срок обслуживания, целесообразно после установки (при помощи одного из тестов) ошибочных показаний, отнести в сервисный центр, где устранят неполадки бесплатно и качественно. Маловероятна самостоятельная калибровка недорогого гигрометра, она обычно в данных вариантах не предусмотрена.

Но модели среднего и премиум-класса можно попытаться отрегулировать, если гарантийного срока на товар нет. Разбирают корпус прибора – раскручивают шурупы, или разъединяют детали, снимать фасадную панель не следует.

Схема аналогична у всех электронных гигрометров. Она состоит из платы, на которой располагаются:

• каплеобразная микросхема;
• конденсаторы бежевого цвета;
• черные резисторы;
• металлический резонатор в виде цилиндра;
• датчики – влажности (белый квадрат с «лабиринтом») и температуры (черная капелька).

Точность показания прибора можно откорректировать путем замены датчика влажности. Его можно купить в специализированных торговых точках.

При постоянной (подозрительно) низкой влажности 10-20% на поверхность датчика влажности следует нанести небольшой гигроскопический слой типа тормозной жидкости. Уместна будет смесь из хозяйственного мыла, полиамидоимида и полиэтиленгликоля. Когда идет постоянное завышение показателей на гигрометре, то с крайней стороны следует снять немного влагочувствительного слоя.

Возможные ошибки и сложности

Следует знать, что гигрометры существуют различных типов – одни требуют калибровки, другие нет (но должны отличаться высоким качеством изготовления). Например:

• модели с натуральным волосом, или металлической спиралью требуют откалибровки;
• прибор с синтетическим волосом калибровки не требует, или это нужно очень редко;
• цифровые модели также не нужно калибровать – их точность зависит от производителя, известный бренд гарантирует своей продукции качество.

Специалисты рекомендуют приборы, которые требуют проверки, калибровать дважды в год. Это гарантирует точные показатели.

Следует помнить, что при проведении калибровки и выявлении неправильных показателей прибором, следует проводить корректировку в течение одной минуты. Если настройки сделать позднее, то гигрометр снова будет работать с искажениями.

При калибровке могут возникнуть и другие погрешности:

• при тестировании с водой, полотенце не полностью закрыло прибор, влажность показывает 51% – следует повторить цикл, используя большое (по размеру) полотенце;
• при калибровке (точного прибора) с соленым раствором итог 60% – возможно соли взяли меньше нормы, или нарушена герметичность емкости.

Что будет, если не откалибровать?

Так как в течение года гигрометр реагирует постоянно на колебания температур, перепады влажности, то его «работоспособность» может ухудшиться. Внешние воздействия окружающей среды сильно и заметно влияют на точность работы чувствительного прибора.

При игнорировании проведения своевременной, плановой проверки и настройки устройства, оно будет давать искаженные, неверные данные, затем быстро поломается.

Полезное видео

О трех способах колибровки приборов для бани:

Заключение

Гигрометр является полезным и необходимым устройством для определения влажности в помещениях, на улице, в любой необходимой «точке». Данные, показываемые прибором, очень важны для поддержания определенной влажности в парниках или теплицах, в банях или саунах, в жилых помещениях, особенно во время работы отопительных приборов, которые сильно высушивают воздух, что вредно для организма человека.

Вовремя проведенная калибровка с настройками (два раза в год), любым, из перечисленных выше способов, обеспечит безупречную работу прибора с точными показателями определения влажности.

ЭРА MD04

Датчик движения ЭРА MD04 экономит время и электричество, с ним можно не беспокоиться об оставленном свете или включенном оборудовании. Датчик будет срабатывать только при настроенном уровне освещения в помещении. Для подключения необходима сеть 220 В, используется схема из 3-х проводов, будьте внимательный в процессе электрической разводки, следуйте прилагаемой инструкции.

Как это работает?

Монтаж осуществляется на люблю ровную поверхность, в частности на стену, предусмотрена защита уровня IP44. Оптимальная высота установки 1.8 — 2.5 метра от пола. В нижней части расположено три регулятора для настройки параметров работы. Установите требуемую чувствительность к свету и задержку времени отключения питания, также можно настроить чувствительность. Данная модель всегда находится в автоматическом режиме работы, дистанция срабатывания зависит от уровня чувствительности и может колебаться между 5 и 12 метрами, а также зависит от температуры окружающей среды. Для ввода кабеля внутрь устройства предусмотрена прозрачная мембрана, при первой установке в ней необходимо проделать отверстие, она обеспечивает высокую герметичность корпуса. Основное назначение ЭРА MD04 — управление осветительными приборами, однако к нему можно подключить и другое электрооборудование. Максимальная мощность не должна превышать порог в 1200 Вт, а сила тока 5.5 А.

Как откалибровать датчики в смартфоне

Производители редко об этом говорят, но в вашем смартфоне очень много датчиков. Зачем? Они экономят заряд аккумулятора, делают комфортной навигацию, избавляют от ошибочных нажатий и многое другое. Но случается так, что некоторые датчики начинают работать некорректно. Разбираемся, как откалибровать датчики смартфона вручную и возможно ли это вообще.

Какие бывают датчики в смартфоне и зачем они нужны?

Современные мобильные устройства обладают большим набором датчиков, и изредка среди них встречаются необычные варианты вроде измерения температуры и влажности окружающей среды, ультрафиолета и пульса.

Но стандартный набор включает в себя совсем другие, более привычные датчики.

Самым популярным из них можно смело назвать акселерометр. Предназначен для измерения ускорения по трем осям координат (X — поперечная, Y — продольная и Z — вертикальная) с учетом силы тяжести. Благодаря полученным данным смартфон словно начинает понимать свое положение в пространстве, и появляются такие функции, как автоповорот экрана или запуск приложений встряхиванием смартфона. Нашел себе применение акселерометр еще в некоторых играх и приложениях — за счет него при наклонах смартфона можно управлять чем-либо на экране. Такой способ управления станет хорошим дополнением сенсорному экрану.

Вторым по популярности идет датчик приближения (или приближенности), который отключает экран при телефонных разговорах, если смартфон находится возле уха (или любой другой части тела). А еще он может, наоборот, предотвратить включение дисплея, когда девайс находится в кармане. Почти все современные смартфоны оснащены отдельным датчиком приближения, но в некоторых устройствах реализован программный метод отключения экрана при разговоре, о котором в статье будет рассказано чуть позже.

Датчик освещенности (освещения) тоже почти всегда используется за исключением редких бюджетных моделей. Он измеряет уровень внешнего освещения в люксах, и отвечает за автоматическую настройку яркости в зависимости от внешних условий. Более того, в некоторых смартфонах автояркость неотключаемая, а вместе с подсветкой может изменяться и насыщенность цветовых оттенков.

Через магнитометр (компас) измеряется внешнее магнитное поле, а точнее его напряженность по трем осям. Как нетрудно догадаться, компас нужен для определения сторон света, а также он упрощает работу с приложениями-навигаторами — на картах гораздо быстрее получается определить направление движения. Магнитометр, к сожалению, есть уже не во всех смартфонах, но вполне может обнаружиться в бюджетном устройстве.

Гироскоп, который иногда путают с акселерометром, на самом деле работает с ним в паре и пригодится для измерения скорости вокруг осей X, Y и Z. Без гироскопа невозможно смотреть 360-градусные видеоролики и пользоваться технологией VR, так как смартфон не сможет отследить и зафиксировать движения в трехмерном пространстве. Без гироскопа нельзя комфортно играть и в некоторые игры. Самым популярным примером является Pokemon Go, в которой пользователи с девайсами, у которых нет гироскопа, не могут включить режим дополненной реальности и ловить покемонов через камеру.

Частым гостем в смартфонах стал датчик под названием шагомер, который измеряет количество пройденных пользователем шагов. Без него некоторые приложения, предназначенные для отображения физической активности пользователя, либо вовсе не будут работать, либо у них станет доступна лишь часть функционала. При этом есть софт, который замеряет шаги только при помощи акселерометра, но такой метод подсчета будет менее точным.

Завершает список популярных датчиков барометр — он встречается обычно в дорогих смартфонах, либо в некоторых защищенных девайсах среднего ценового сегмента. Барометр измеряет атмосферное давление и высоту над уровнем моря, и в целом датчик, как и магнитометр, может стать полезным дополнением при навигации.

Полный список датчиков, доступных в смартфоне, можно посмотреть, установив на смартфон одно или несколько бесплатных приложений, среди которых выделяются Device Info, Датчикер и Senson Kinetics, но список достойных вариантов на этом вовсе не заканчивается. Интересно же то, что иногда в списках вы можете увидеть слово Virtual, что указывает на программное происхождение датчика, и давайте попробуем разобраться в том, что это такое.

Что такое виртуальные датчики?

Под виртуальными понимаются датчики, которые работают исключительно за счет других датчиков или благодаря некоторым функциям смартфона. Такие датчики еще называют программными, то есть, на уровне железа в мобильном устройстве их нет, и по точности они всегда хуже, чем реальные датчики. К сожалению, калибровке такие датчики не поддаются, разве что производитель сам не создаст софт с таким функционалом.

Для примера можно привести современный аппарат Samsung M21, у которого именно виртуальные датчики освещенности и приближения. Внешнее освещение в смартфоне на самом деле измеряется с помощью фронтальной камеры, а вместо отдельного датчика приближения трудится экран, который отключается, когда вы касаетесь верхней его части при телефонных разговорах. Проблема в том, что в случае с приближением экран может не выключиться, если на вас надета шапка, а освещенность наверняка будет измеряться менее точно, что сделают работу автояркости менее чувствительной и более долгой.

А вот у бюджетных смартфонов Vivo и realme часто встречается виртуальный гироскоп, работа которого основана на акселерометре, и, вероятно, магнитометре. При просмотре 360-градусных видео можно заметить, что виртуальный вариант датчика реагирует на повороты менее точно, чем реальный, а картинка меняется не так плавно, как хотелось бы.

Исходя из этого, можно сделать вывод о том, что виртуальные датчики делаются с целью экономии, а точнее для снижения стоимости смартфонов, но в целом, несмотря на недостатки, программные варианты чаще всего лучше, чем ничего.

Почему датчики перестают правильно работать и как это определить?

Причин, по которым датчики могут некорректно работать, может быть множество, и в некоторых случаях поможет только их замена, а иногда датчики по вине производителя плохо функционируют уже из коробки, и даже ремонт не способен устранить неисправность. Но рассмотрим варианты, когда любому пользователю под силу что-то изменить.

Нередко датчики приближения и освещенности начинают некорректно работать из-за наклеенной на экран пленки или защитного стекла, в которых не предусмотрен вырез для датчиков либо он сделан не слишком точно. Рано или поздно аксессуары, созданные для защиты дисплея, загрязняются и покрываются царапинами, и вот тогда во время разговора подсветка экрана может быть постоянно выключенной, а функция автояркости будет всегда стремиться сделать уровень подсветки меньше, чем это необходимо. В таком случае следует полностью снять пленку или стекло, либо попытаться сделать вырез для датчиков.

Еще одна трудность в том, что датчики приближения и освещенности трудно заметить на корпусе черного цвета, и обычно их становится видно, только после поднесения аппарата к яркому источнику света и рассматривания на предмет небольших маленьких точек на передней части смартфона, а точнее над дисплеем. В некоторых случаях датчики находятся на верхней грани, но тогда им ничего не должно мешать, если производитель грамотно реализовал их работу (а судя по отзывам, такое бывает не всегда).

Плохо работающий гироскоп, как и акселерометр, можно определить в уже упомянутых ранее приложениях, отображающих датчики в смартфоне. Если на неподвижно лежащем устройстве постоянно ощутимо меняются показатели хотя бы по одной из осей, то от таких датчиков совершенно не будет толка. Ниже на скриншоте можно посмотреть как выглядят нормальные значения в приложении Датчикер при неподвижно лежащем девайсе на ровной поверхности.

Недостаточно точный магнитометр в приложениях-компасах чаще всего пользователю будет предложено откалибровать, но еще оценку работы датчика можно получить из софта GPS-тест.

Как откалибровать (починить) датчики?

Калибровка компаса происходит за счет определенных действий, которые в зависимости от софта могут отличаться, но информация о которых наверняка должна появиться на экране приложений-компасов.

Через приложение GPS Status получается откалибровать не только компаc, но и акселерометр, а также, при необходимости, можно сбросить данные GPS, что в некоторых случаях может улучшить работу навигации.

Если реакции на калибровку нет, и точность компаса оставляет желать лучше, то на Android-устройствах стоит попробовать установить приложение Цифровой компас и направление Qibla, которое иногда выручает, когда другие варианты оказываются бесполезны.

При настройке датчика приближения, а точнее при сбросе его настроек, иногда помогает софт Proximity Sensor Reset, в котором нужно следовать инструкциям на экране. Впрочем, судя по отзывам, не всем помогает такой метод, но альтернативных вариантов на самом деле немного.

В некоторых смартфонах откалибровать часть сенсоров получается прямо из настроек операционной системы. Точное расположение настроек давать нет смысла, так как в зависимости от модели оно может отличаться, но на скриншотах ниже можно посмотреть на то, как может выглядеть меню с функцией калибровки (на примере смартфонов AGM A10 и Ulefone Armor X7).

Предусмотрена калибровка и в инженерном меню для некоторых смартфонов, работающих на чипсетах от MediaTek. Попасть в инженерное меню можно, набрав ‎*#*#3646633#*#*, или через приложение MTK Engineering Mode. Перед этим возможно потребуется активировать права разработчика зайти в «Настройки смартфона/Информация о телефоне» и шесть раз нажав на пункт «Информация о сборке» (названия могут немного отличаться).

Попав в инженерное меню, следует открыть вкладку Hardware Testing, а затем выбрать пункт Sensor, после чего должен открыться список с сенсорами, доступными для калибровки. Далее калибровка запускается нажатием на кнопку Start Calibration, после чего могут появиться подсказки о том, как правильно завершить калибровку.

Однако даже если в списке присутствует акселерометр (G-sensor), гироскоп и датчики приближения и освещенности, то при попытке калибровки вас может ждать неудача, а на экране — появиться надпись Fail. Такое бывает, и с этим ничего не поделаешь. Универсального метода устранения неполадок с некоторыми датчиками не существует, а иногда это и вовсе невозможно, но стоит опробовать все методы, описанные в статье.

Для смартфонов Xiaomi предусмотрена следующая инструкция для калибровки датчика приближения:

1. В поле вызова набираем символы и числа *#*#6484#*#*.
2. Попав в инженерное меню, нажимаем на три точки в правом верхнем углу — Additional tools.
3. Переходим пункт под названием Proximity sensor.
4. Жмем кнопку Calibrate. Работу датчика можно проверить путем его закрытия и открытия пальцем. При срабатывании датчика верхнее значение меняется с 5 на 0.

В меню Additional tools еще есть калибровка акселерометра и гироскопа — достаточно лишь следовать инструкциям в верхней части экрана.

Как подключить датчик движения эра md04

Как известно, современная электрика, всё чаще включает в себя автоматику. Поскольку она призвана не только экономить энергию, но и повышать общий комфорт дома. Одним из основных элементов автоматики, безусловно является датчик движения. В данной статье, мы расскажем, как подключить датчик движения к лампочке и где его можно использовать кроме освещения.

Как подключить датчик движения. Три схемы подключения. Видео.

Датчики движения. Где применяются.

Чаще всего устройства такого типа используют для управления освещением. Как правило, широкое применение датчики получили в схемах уличного освещения. Также датчики движения используют в схемах освещения проходов и лестничных пролётов. Кроме этого, сенсоры движения можно использовать для автоматизации различных процессов, например:

• Включения приточных и вытяжных устройств в санитарных узлах, бытовых комнатах;
• открытие закрытие входных дверей в магазинах;
• в системах охранной сигнализации;
• в системах «умный дом».

Более того, датчики движения позволяют автоматизировать многие процессы. Поэтому, многих на текущий момент интересует вопрос — «как подключить датчик движения?». Сегодня мы безусловно дадим ответ на этот вопрос.

Виды датчиков движения.

Прежде всего, перед разборкой схемы подключения, хотели бы рассказать про виды устройств контроля движения. По принципу действия датчики бывают следующих видов:

• Инфракрасные датчики движения (срабатывание происходит в результате обнаружения теплового излучения, сенсор срабатывает при резком изменении теплового поля в зоне видимости устройства. Другими словами, срабатывание происходит, если обнаружен объект с температурой отличной от фоновой температуры);
• ультразвуковые датчики движения (излучают ультразвуковые волны, которые отражаясь от неподвижных и подвижных объектов улавливаются сенсором датчика. Если волны не изменяют свою длину, то нет и срабатывания. Однако, если в зону действия датчика попадают движущиеся объекты, то звуковые волны отражаясь от этих объектов изменяют свою длину. В результате, срабатывает устройство и замыкается цепь);
• микроволновые датчики движения (многим схожи с ультразвуковыми устройствами контроля движения, также излучают волны высоких частот и анализируют их отражение. В отличие от ультразвуковых, являются очень чувствительными и могут срабатывать, даже если объект не находится в зоне прямой видимости. Сигнал датчика усиливается при приближении объекта к антенне устройства, что в свою очередь приводит к срабатыванию устройства автоматики);
• лазерные датчики (состоят из излучателя и приёмника, излучатель направляет лазерный луч (может быть видимым и невидимым) в приёмник, пока луч доходит до приёмника, устройство не срабатывает. Однако стоит только прервать луч, как сразу же происходит срабатывание датчика. Сенсоры такого типа широко используются в охранных системах);
• комбинированные датчики (могут включать себя сразу несколько функции устройств описанных выше);

Виды датчиков движения. Кликабельно.

По конструкции датчики бывают:

Как подключить датчик движения. Схемы подключения датчика движения.

В независимости от типа датчика движения и его конструкции, для подключения датчика движения можно использовать несколько основных схем. Например, самой ходовой схемой подключения датчика движения является базовая схема. Она приводится в техническом паспорте для большинства датчиков движения.

Базовая схема подключения датчика движения.

В данной схеме нулевой провод напрямую подаётся на светильник и на датчик движения. Фазный провод подаётся на нормально разомкнутый контакт датчика движения и транзитом через него на светильник. Таким образом фаза подаётся на светильник или другой потребитель, только после того как, сработает датчик движения. Данная схема обладает рядом минусов. Прежде всего, основной минус заключается в том, что большинство датчиков обеспечивают нормальную работу только до -20 C по Цельсию. При более низких температурах датчик может работать некорректно, в результате, пользователь может попросту остаться без освещения.

Схема подключения датчика движения с выключателем.

Избежать данной проблемы, прежде всего поможет правильная схема подключения датчика движения, в которой дополнительно используется выключатель света (Схема подключения выключателя света). В данной схеме нулевой провод напрямую подаётся на светильник и на датчик движения. Фазный провод, во-первых, подаётся на нормально разомкнутый контакт датчика движения и транзитом через него на светильник. Во-вторых, фазный провод подаётся на нормально разомкнутый контакт выключателя и через него на светильник. Выключатель света подключается параллельно датчику движения. Если, не срабатывает датчик, то освещение возможно включить принудительно. В результате, увеличивается надёжность схемы.

Таким образом, сегодня мы рассмотрели две основные схемы подключения датчиков движения. Если, статья оказалась полезной, поделитесь с друзьями. Это поможет нашему ресурсу развиваться быстрее и выпускать больше полезных материалов.

Наши ресурсы в социальных сетях, присоединяйтесь:

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Для удобного управления осветительными приборами и снижению затрат на пользование электрической энергией пользователи всё чаще стали прибегать к использованию автоматических управляющих устройств на основе датчиков движения различной конфигурации. Монтаж таких приборов производится по определенным схемам, которые мы рассмотрим в данной статье.

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

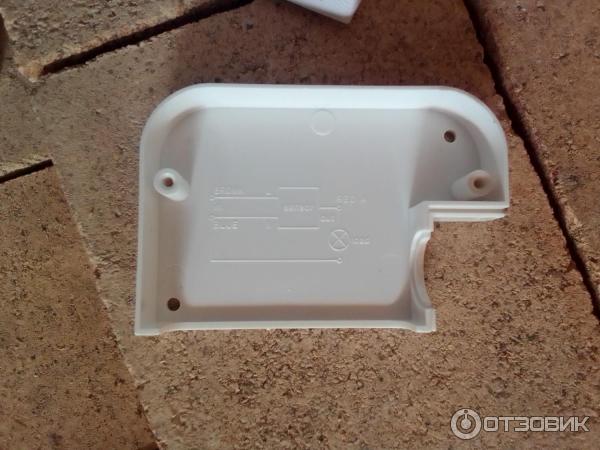

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Стандартные обозначения выполнены следующим образом:

• буквой L обозначается вывод, к которому подключается входящая фаза;
• буквой N обозначается вывод, к которому подключают нулевой проводник;
• L’ (или другая буква) обозначается выходящая фаза, идущая к осветительному прибору.

При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ). Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения. Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности).

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

• от распределительной коробки к датчику подводят питающую фазу и нулевой проводник;
• от вывода отходящей фазы датчика движения проводник напрямую (или через распределительную коробку) тянется к прибору освещения.
• также к светильнику от распределительной коробки подводят нулевой проводник.

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

Схема включения датчика движения с выключателем

Универсальная схема подключения датчика движения включает в себя его использование совместно со стандартным одноклавишным выключателем . Схема такого подключения выглядит следующим образом: питающую фазу подводят не только к автоматическому датчику движения, но и к выключателю (то есть выполняют параллельное соединение). От клавишного выключателя отходящий фазный проводник подводят к светильнику, как и отходящую фазу от датчика движения.

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

1. При отключении выключателя, датчик не будет работать и свет не включится автоматически при обнаружении движения.
2. При переключении одноклавишного выключателя в положение «ВКЛ» — осветительный прибор может не включится сразу, так как для запуска датчика движения в рабочий режим необходимо от 15 до 30 секунд.

Схема подключения нескольких датчиков

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах. Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

• нагрузка (несколько мощных приборов освещения) будут подключаться к контактору или электромагнитному реле пускателя;
• датчик движения также подключается к реле или контактору, но на управляющие выводы.

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить.

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.
