Все про драгметаллы в компьютерах и оргтехнике, отходы на аффинаж
Доброго дня, дорогие читатели! Сегодня мы окунемся в атмосферу Клондайка. В конце XVIII в. Калифорнию охватила золотая лихорадка. Люди приезжали со всех концов света в погоне за крупицами драгоценного металла. Читайте эту статью, и вы сможете почувствовать себя на золотых приисках, не выходя из дома. Я расскажу, как можно добыть золото из компьютера.
Золотая лихорадка запомнилась одним интересным случаем — играя в ручье возле своего дома, двенадцатилетний мальчик Конрад Рид нашел массивный желтоватый булыжник. И долгое время семья подпирала дверь дома золотым камнем весом в 7 кг. А потом слиток продали за впечатляющую цену — 3$.
Поразительно, но многие из нас поступают столь же нерационально, выбрасывая на свалку бытовую технику, старые материнские платы и микросхемы.
Есть ли драгметаллы в компьютерах
Если приблизительно подсчитать вес всего ранее добытого (легальным путем) золота, цифра получится внушительной — 189 000 тонн. И около 10% этого веса приходится на электротехнику.
Однако если разобрать современный компьютер на составные части и детально выяснить, что ценного, помимо информации, находится внутри, результаты будут неутешительными: все «золотоносные» детали компьютера в сумме содержат не больше тридцати миллиграмм золота. А вот детали древнего мастодонта — ЭВМ начала девяностых — содержали до 3 грамм драгметалла.
Так есть ли смысл заниматься золотодобычей из вычислительной техники? Если вы кинетесь разбирать свой игровой компьютер на части в поисках золота, то общая сумма добытого не превысит сотни рублей. А вот если у вас имеется собственная мастерская компьютерной техники, а под столом накопился ворох нерабочих микросхем — выбрасывать их не стоит.
Как мы сдавали оргтехнику в лом
Каждый из нас хочет заработать и для этого можно пойти на множество хитростей, тем более, если они не противоречат здравому смыслу и подстегивают жилку предпринимателя. Одним из таких способов – продажа устаревших комплектующих компьютера в пункты приема б/у техники, а так же продажа скупщикам металла разнообразных запчастей содержащих цветные и черные металлы.
В 2013 году я устроился в одну государственную контору районного уровня в отдел Информационных технологий – работа не пыльная, да и начальники адекватные, как ни странно попались, но зарплата никуда не годится.
Пару первых месяцев отработал и даже не знал, что есть какой-то склад, куда убирают системные блоки и прочую оргтехнику. В кабинете скопилось множество сломанных системников и принтеров, которые нужно было куда-то убирать. Начальник дал ключ и сказал идти на склад. Каково было моё удивление, когда увидел около пятидесяти системных блоков, двадцати мониторов и много другой оргтехники. В итоге оказалось, что начальник ИТ просто-напросто не списывал оргтехнику, которая уже давно отслужила свой срок, за что кстати его могли наказать в любой момент. Так и продолжалось это складирование на протяжении года, пока не пришел новый начальник ИТ.
Старые системники на работе
Впоследствии была проведена значительная работа по списанию оргтехники, но вот утилизацией еще никто никогда не занимался. В один прекрасный момент поступило указание от руководства выкинуть весь скопившийся хлам на свалку. Все неохотно согласились, так как ожидалась московская проверка, и никто не хотел получать по шапке. Впоследствии я, недолго думая, предложил водителям, вывозившим этот «мусор», сдать его на металлолом. Они были рады этой идее. Свезли всю оргтехнику ко мне на дачу, разгрузили и начали разбирать.
Большинство корпусов были алюминиевые, так же были из нержавеющей стали. Предварительно вытащив из них материнскую плату и блоки питания, скидали корпуса в грузовик. Обрезали провода из меди и вытащили пластиковые заплатки. С каждого системного блока получилось: по 300 грамм меди и 400 грамм алюминия/стали.
Разобрали источники бесперебойного питания, в которых были аккумуляторы весом от двух до четырех килограмм. Попытки раскурочить старые и нерабочие мониторы, не увенчались успехом, ибо в них слишком мало цветного метала и очень много радиотехнических деталей. Решили отдать их вместе с нерабочими комплектующими системного блока в пункт приема вторичного сырья на радиорынке – в лом радиодеталей.
Приехав в пункт приема металлолома, и выгрузив на весы корпуса из алюминия, нас, как обычно, пытались надуть. Сказав изначально, что это не алюминий – мы такого не принимаем.
Эти скупщики постоянно думают, что клиент просто оставит «негодный товар» у них на территории. Но все-таки удалось доказать проведя магнитом по корпусу, хотя цену за килограмм они скинули. С медью и нержавеющей сталью проблем не было. И, кстати, не попадайтесь на удочку про мусор на металле, стоит просто продуть все от пыли и протереть, промыть грязную поверхность.
Какие детали компьютера содержат золото
Золото — инертный металл, практически не подвергается коррозии и окислению. К тому же отличный проводник. Поэтому им покрывают контакты, разъемы, слоты памяти, порты, перемычки. Конденсаторы, платы, видеокарты, даже компьютерные вентиляторы и клавиатура содержат драгоценные металлы, причем не только Au, но и Ag, Pt, Pd.
Я расскажу подробней, какие детали самые золотосодержащие.
Материнские платы
Материнская плата — основная деталь любого компьютера. Именно здесь осуществляется контроль над взаимодействием всех составных частей машины. Ее контроллеры, микросхемы чипсета, разъемы и контакты содержат львиную долю (если так можно назвать 3 мг) золота компьютера. Если присмотреться, на этом фото видны позолоченные детали материнской платы:
Нерабочие материнки — неплохой источник Au, если у вас их скопилось несколько десятков.
Процессоры
Процессор — главная деталь программного обеспечения компьютера. Он выполняет всю вычислительную работу. Здесь также много позолоченных деталей. Содержание золотого песка в микропроцессоре intel Pentium pro — свыше 2 мг.
Посмотрите это видео, где показан аффинаж золота из процессора.
А вот в 1 кг микропроцессоров Pentium pro содержится 11,4 гр. золота. Простому обывателю вряд ли удастся собрать столько, а для сисадмина это не проблема.
Жесткие диски
Основной накопитель информации, хард драйв также содержит металлы платиновой группы. Так, золота в одном винчестере — 0,034 гр., а серебра — 0,013 гр.
Чем старше запоминающее устройство — тем больше в нем драгметаллов. И дело даже не в пресловутом качестве приборов советского производства, а в элементарном техническом прогрессе. Стоит вспомнить эволюцию дисков — от массивных виниловых пластинок до микро-CD карточек современных смартфонов.
Сегодняшние детали гораздо тоньше и легче. Соответственно, и золота в них содержится в разы меньше.
Я разобрал старый монитор на металлолом. Сколько я заработал?
Недавно мне достался на разбор достаточно старый монитор, аж 1997 года выпуска
. Все, кто уже давно знакомы с моим каналом знают, что я увлекся сбором
золотосодержащих
радиодеталей. Поэтому, я ищу по друзьям и знакомым ненужную электронику и разбираю ее.
Считается, что чем старше техника, тем больше в ней цветных и драгоценных металлов
. Я тоже так думаю. Это связано, на мой взгляд, с тем, что по мере развития различных технологий, производители электроники находят способы использовать все меньше ценных компонентов, тем самым, все больше удешевляя себестоимость своей продукции.
Поэтому, мне было крайне интересно, как устроен этот старый монитор.
Сегодня я разобрал его, извлек из него все ценные, на мой взгляд, металлы и компоненты. И приблизительно посчитал,
сколько можно заработать
, если сдать содержащиеся в нем металлы в пункт приема металлолома.
Однажды, я смотрел сюжет про завод, на котором перерабатывается подобная электроника. И начальник цеха рассказывал репортеру, какая техника наиболее выгодна в переработке, а какая наоборот. Наименее рентабельными
он назвал, как раз
мониторы
. Так как, большую часть его веса составляет бесполезный стеклянный кинескоп.
Итак, давайте приступим к его разборке и увидим все своими глазами.
Открутив 4 болта по углам корпуса, я снял заднюю крышку. Так как, я ранее уже разбирал старый телевизор с кинескопом, то уже хорошо себе представлял, чего ценного я там найду. Самым дорогим, что есть в мониторе, является медь
. В том смысле, что ее там достаточно много по весу. И она принесет больше всего денег при сдаче ее в металлолом.
Больше всего меди содержится, в замотанном изолентой медном многожильном проводе, которым опоясан кинескоп. Вернее сказать, там два медных кольца, большое и малое. Сечение этих проводов достаточно большое, а следовательно и вес данного кольцевого контура приличный.
Какое количество золота содержится в процессорах старого типа
Если вам повезло раздобыть коллекцию процессоры старого типа, можно сказать, что это настоящая золотая жила.
Так, в десяти процессорах типа AMD с коричневым корпусом содержится целый грамм драгоценного металла. А в советских процессорах, особенно для военного применения, счет идет на несколько грамм золота в одном процессоре. Согласно паспорту, старая ЭВМ Эльбрус -2 содержала больше трех кг золота.
Бизнес на скупке телевизоров (январь 2020) — vipidei.com
Часто на подъездах домов, остановках транспорта и просто на заборе можно увидеть объявления о том, что проходит скупка разной техники. Речь идет в основном о сломанных вещах или тех, которые устарели морально. Население таким образом имеет возможность избавиться от ненужного мусора. Для бизнесмена же скупка старых, пришедших в негодность телевизоров, это хорошая возможность заработать.
С чего начать бизнес по скупке старой техники?
С купленными на небольшие деньги телевизорами можно поступать по-разному. Чаще всего их разбирают на запчасти. Полученные детали сбывают на разные производства, где есть их прием. Новые технологии сегодня позволяют использовать запчасти вторично. Это дает возможность получать стабильный доход предпринимателю.
Часто скупка бытовой техники имеет формат домашнего бизнеса. Вложения в него минимальные, а знаний практически не требуется. Для развития своего дела понадобятся мобильная связь, интернет и собственная жилая или нежилая площадь.
К этому нужно добавить смекалку, фантазию и огромное желание получать удовлетворение от своего дела.
Большинство обывателей даже не догадываются, что у них в квартире хранятся уникальные и редкие вещи. Это старые телевизоры, радиоприемники, рации. Любая старя техника сегодня в цене. Если таких предметов нет у вас в доме, то они наверняка есть у ваших родственников. Дедушки и бабушки часто рады избавиться от тех вещей, которые занимают место в доме, а пользы уже давно не приносят. Сколько их еще в домах наших знакомых и родственников!
Теперь возникает вопрос, мы прием старых советских телевизоров организовали, а в чем же их ценность? Дело в том, что технология изготовления многих деталей старой техники предусматривала добавление в них драгоценных металлов и меди. В платы добавлялись серебро, золото и даже платина. Возникает вполне справедливый вопрос, сколько же было раньше этих металлов, если они есть даже в технике? Раньше без них устройство просто не могло работать. Вот эти драгоценные металлы и есть цель нашего бизнеса. Именно «золото» делает прием старых изделий выгодным и рентабельным.
Кроме драгоценных материалов в старых телевизорах есть масса цветных металлов. Это кусочки меди, алюминия. Выделить их из деталей можно механическим способом. Золото и серебро, например, извлекают только при помощи химических реакций. О том, сколько алюминия или меди в телевизоре, можно судить по конкретной модели. Что касается меди, то ее использовали как обмотку в трансформаторах. Обычно из одного телевизора можно извлечь 500-800 грамм меди, а иногда даже больше 2 кг. 1 кг ее стоит на рынке 145 рублей, а алюминий оценивают в 50 рублей.
Прием советской техники и выделение из ее деталей ценных материалов и меди составляет основу нашего домашнего бизнеса. Даже если предприниматель не имеет знаний, позволяющих выделять металлы, платы можно продавать людям, знающим толк в радиотехнике. Даже при таких условиях скупка будет выгодная.
Сколько золота содержится в ноутбуке
Ноутбук, как и любая вычислительная техника, содержит драгоценные металлы. Для него применимы все выводы, которые мы с вами сделали в отношении обычного ПК, однако в лаптопе золота еще меньше в силу его размеров. Его количество не превышает 0,3 мг. Существует легенда, что элитные ноутбуки VIP-класса содержат золота в разы больше.
Фактически добыча золота из компьютеров имеет смысл только в промышленных масштабах. На утилизационных заводах счет добытого солнечного металла высшей пробы идет на килограммы.
Деньги из старого хлама (советский ТВ и системный блок ПК)
Говоря об утилизации отживших свой век промышленных и бытовых приборов, обычно вспоминают о проблемах экологии и загрязнении окружающей среды. Но использование и переработка вторичного сырья — это ещё и огромная индустрия, в которую вовлечены сотни тысяч людей, крупные производственные мощности и серьёзные капиталы. Давайте попытаемся понять, — а сможет ли обычный человек, в условиях кризиса, извлечь доход из самых заурядных вещей, которые мы выкидываем на свалку.
Практически во всей бытовой радиоэлектронике содержатся редкие и драгоценные металлы — см. статью Лом радиодеталей. Попробуем на примере старого советского телевизора и сломанного системного блока, показать, какие конкретно детали интересны с точки зрения получения прибыли.
Мы уже писали общую статью о том, куда деть старый телевизор и монитор, здесь же мы попросили нашего эксперта по радиодеталям разобрать старый телевизор и системный блок, чтобы посмотреть стоит ли разбор затраченного времени или проще выкинуть все это старье.
Для разбора бытовой техники необходим самый простой набор инструментов: плоскогубцы, бокорезы, крестовая и плоская отвертки.
Телевизор Рекорд 311
Все платы у телевизора, в данном случае это «Рекорд-311», крепятся на металлической рамке. Выглядит это вот так:
Платы телевизора рекорд 311
Наша задача — извлечь все ценные радиодетали и подготовить к сдаче сами платы. Стоимость по которой принимают платы от бытовой электроники, колеблется в зависимости от региона. В среднем это 40-60 рублей за килограмм. По правилам, на плате не должно быть металлических и пластиковых элементов, а также деталей размер которых больше трёх сантиметров. Поэтому кроме деталей имеющих ценность, необходимо удалить и всё лишнее.
После 30-40 минут работы получается несколько кучек. В первой — чёрный и цветной металл или элементы с содержанием цветных металлов — меди и алюминия.
Цветной металл с ТВ
В третью мы собираем очищенные, подготовленные к сдаче платы. Выглядеть они должны вот так:
Платы от телевизора рекорд
И наконец, четвёртая, самая интересная кучка — это радиодетали, содержащие в себе драгоценные или редкоземельные металлы.
Давайте разберемся подробнее что и как называется, какие имеет маркировки, сколько стоит и почему. Начнём с наименее ценного:
Отсортированная куча деталей — смотри ниже по номерам позиций
1. Конденсатор керамический К10-7, в простонародье «флажок», сюда же относят все похожие дисковые красного цвета, разных размеров.
Это серебросодержащие детали. Кто-то собирает их как своеобразное накопление на старость, другие, предпочитая не тратить время, оставляют их на платах. Цена невысока, порядка 250 рублей за килограмм, да и берут не везде.
Также содержат серебро такие распространённые конденсаторы как МЛТ и трубчатые керамические конденсаторы. Здесь цена не поднимается выше 150 рублей за килограмм, поэтому если размер этих деталей не превышает трех сантиметров, их можно смело оставлять на плате.
2. Транзистор КТ310 или «бочонок». Несмотря на неказистый внешний вид эта деталь содержит золото, правда только если советская и выпущена до 92-го года. Покупается во всех серьёзных скупках по цене 900-1000 руб./кг.
3. Транзистор КТ315. Золотосодержащий. Произведенные в советский период стоят порядка 600 руб./кг.
4. Транзистор КТ814-817. Позолота содержится на двух боковых ножках и центральной металлической пластинке под пластмассой. Скупается как в целом виде на вес, так и очищенные — поштучно, цена соответственно 2500 — 2700 руб./кг. или 4-5 руб./шт.
Легальность подобной добычи
Задача пользователей, если техника вышла из строя, — утилизировать ее соответствующим образом. Проще говоря, не выбрасывать на свалку, загрязняя окружающую среду, а сдать в специальные пункты приема, которые потом отвезут партию на утилизационный завод:
- рабочие вручную разберут и отсортируют все детали, которые потом отправятся на переработку;
- золотосодержащие детали измельчат и аффинируют.
Дома заняться аффинажем можно только ради интереса, поскольку процесс этот достаточно увлекательный.
Что потребуется для извлечения золота из компьютера в домашних условиях
Для аффинажа нам потребуются в первую очередь хорошие средства защиты: следует защитить руки, глаза, органы дыхания, надеть плотный фартук. Неплохо также иметь мощную вытяжку или проводить химические реакции в хорошо проветриваемом помещении либо на открытом воздухе.
Материалы и реактивы:
- плоскогубцы;
- отвертки;
- газовая или бензиновая горелка;
- точные весы;
- фильтры;
- химический стакан из жаропрочного стекла;
- концентрированная соляная и азотные кислоты;
- перекись водорода;
- метиловый спирт;
- электрическая плитка.
Процесс добычи
Есть несколько способов, чтобы добыть драгоценные металлы из радиодеталей. Я расскажу о самых простых. Но в любом случае для начала следует хорошо измельчить золотосодержащие детали. Максимально отделить металл от пластика.
Вариант 1
Измельченную массу опускаем в химический стакан с раствором соляной кислоты и перекиси водорода в пропорции 1/3. Напомню, что нужно наливать перекись в кислоту, а не наоборот. Не забывайте о технике безопасности и мерах защиты! Оставляем раствор на пять-семь дней.
Периодически помешиваем, чтобы ускорить реакцию. Весь не золотой. А иной металл за это время должен раствориться. Далее золото фильтруется и плавится.
Вариант 2
Способ основывается на способности царской водки (смеси соляной и азотной кислот в соотношении 1/3) растворять золото.
Итак, отсортированные и измельченные детали помещаем в царскую водку. Для ускорения процесса смесь можно немного подогреть. Не забывайте о мерах предосторожности! После полного растворения золото можно восстановить из раствора. Доступные восстановители — пиросульфит натрия и железный купорос. Добавлять восстановитель следует понемногу, поскольку реакция восстановления идет с выделением газа.
После того как золото выпадет в осадок, тщательно промываем его водой, не менее пяти раз, промываем спиртом, сушим и плавим с добавлением борной кислоты. Полученное таким образом золото получается высшей пробы.
Утилизируем ЭЛТ и ЖК мониторы без вреда для окружающей среды
В технике часто используют золото для покрытия контактов, слотов, разъемов. Золото не подвергается окислению, коррозии, является отличным проводником. В среднем, внутри одного компьютера содержится не больше 2 гр. золота. В зависимости от модели и года выпуска эта цифра может варьироваться. На старых компьютерах радиодетали с драгметаллами имели большую граммовку золота и серебра чем на современной технике.
Несмотря на высокую стоимость золота и серебра, производители все равно используют эти драгметаллы в радиодеталях. Золото и другие компоненты дают качественное напыление при минимальной толщине покрытия.
Куда можно сдать старые мониторы
Мониторы содержать в себе вредные вещества, поэтому относятся к классу отходов по опасности. Их нельзя выбрасывать на мусорку. Монитор состоит из материалов, которые находятся в разных состояниях (жидкость, газ). В нем есть:
- Пластмасса.
- Металлы, в том числе и драгоценные.
- Ртуть.
- Аргон.
Утилизировать монитор от компьютера тоже не самый лучший вариант, поскольку каждый из материалов требует индивидуального подхода. Лучше всего сдать вещь в один из магазинов электроники, например, Эльдорадо и получить скидку на покупку нового изделия. Другой способ – отдать в сервисную службу, работников могут заинтересовать детали.
В неразобранном виде
Необходимо найти месть, где могут принять монитор. Следует обзвонить пункты приема, и предоставить всю необходимую информацию. Объясните, какие детали повреждены, какие целые и почему хотите продать. Если устройство заинтересует работников пункта, они могут приехать лично, чтобы осмотреть устройство. Владельцу телевизора будет предложена сумма денег, и если он согласен, они забирают телевизор с собой. Но бывают случаи, когда все пункты отказываются принять устройство. Например, оно слишком старое, и детали внутри него уже никому не нужны. Есть два варианта решения проблемы:
- Обратится в специальную экологическую службу. Они занимаются именно такими вопросами. Во всех областях есть места, где работают такие фирмы (очень часто, они ездят на специальных автомобилях).
- Опалить услуги компании по утилизации. Работающие там люди должны разбираться в строении устройства
Совет! Даже самые старые варианты мониторов могут кого-то заинтересовать. Например, существуют коллекционеры, которые готовы заплатить солидную сумму за такие устройства.
По запчастям
Если разбирать монитор на части, он состоит из следующих частей:
- Корпус. Делается из пластика. Материал можно измельчать и сжигать, поэтому проблем с утилизацией не будет.
- Провода с изоляцией. Внутри находятся металлы. Лучше всего сдать в пункт металлолома.
- Далее идут опасные вещества (барий, свинец, ртуть и стронций). Именно они являются причиной, по которой телевизор нельзя просто утилизировать. Но можно извлечь пользу из всех этих элементов. Они сдаются на специальные предприятия, где перерабатывают вторичное сырье.
- Припои. Многие сделаны из ценных металлов (золото, серебро).
- Микросхемы, реле и платы. Вызовут интерес у людей, которые занимаются скупкой радиоэлектроники.
Для того чтобы безопасно разобрать все детали, необходимо хорошо знать его строение.
Сколько золота содержится в ноутбуке
Ноутбук, как и любая вычислительная техника, содержит драгоценные металлы. Для него применимы все выводы, которые мы с вами сделали в отношении обычного ПК, однако в лаптопе золота еще меньше в силу его размеров. Его количество не превышает 0,3 мг. Существует легенда, что элитные ноутбуки VIP-класса содержат золота в разы больше.
Фактически добыча золота из компьютеров имеет смысл только в промышленных масштабах. На утилизационных заводах счет добытого солнечного металла высшей пробы идет на килограммы.
Что есть ценного в мониторе
Практически каждая перечисленная выше деталь в какой-то степени является ценной. Главное найти людей, которых заинтересуют эти вещи. Выгоду можно извлечь следующим образом
- Пластмасса. Материал хорошо поддается обработке, и может стать основой для другого изделия. Из него делают много необходимых вещей.
- Провода. Если сдать их в пункт металлолома, можно заработать, ведь внутри находится медь и алюминий, которые считаются дорогими. Для начала следует избавиться от изоляции (в этом могут помочь работники пункта приема металлолома).
- Опасные вещества. Даже они могут стать полезными. Все перечисленные выше химикаты вторично перерабатываются, и могут использоваться для создания другого устройства.
- Припои. Они сделаны из разных металлов, среди которых есть и ценные. Но необходимо хорошо знать строение телевизора, чтобы их извлечь. Кроме того, человек не получит большого количества металла (менее 1 грамма).
- Реле, платы, микросхемы и другие детали. Эти вещи считаются самыми ценными. Их можно продать людям, которые скупают радиоэлектронику. За качественные детали они готовы предложить хорошие деньги.
Легальность подобной добычи
6 лет в ювелирном деле. Знает все о пробах и может определить подделку за 12 секунд
Если вы всерьез решили добывать золото из старой компьютерной техники, стоит почитать административный кодекс РФ, поскольку согласно закону все золото, находящееся в электронике, принадлежит государству.
Задача пользователей, если техника вышла из строя, — утилизировать ее соответствующим образом. Проще говоря, не выбрасывать на свалку, загрязняя окружающую среду, а сдать в специальные пункты приема, которые потом отвезут партию на утилизационный завод:
- рабочие вручную разберут и отсортируют все детали, которые потом отправятся на переработку;
- золотосодержащие детали измельчат и аффинируют.
Дома заняться аффинажем можно только ради интереса, поскольку процесс этот достаточно увлекательный.
Как лучше сдать монитор по запчастям или в сборе
Сдать монитор лучше в собранном виде. Выгода в том, что человек потратит много времени на разбор деталей, и это время вряд ли окупится. Доход с отдельных деталей не превысит дохода от телевизора, сданного целиком. А еще, в процессе демонтажа детали есть риск ее повреждения. Если у вас не получилось избавиться от телевизора, его всегда можно использовать как предмет декорации.
С ростом объёмов информации, обрабатываемых компаниями, растут и серверные парки. Всё это обилие крупной техники со временем устаревает, списывается и… зачастую выбрасывается или простаивает мёртвым грузом на складах. Однако серверы, как и любая электроника, содержат в своём составе большое количество вредных веществ, поэтому их необходимо грамотно перерабатывать. Казалось бы, это довольно скучное и затратное занятие, но если подойти к нему с умом, то можно добывать из старых серверов золото. В буквальном смысле. И не только из них.
Не секрет, что при производстве электроники используются самые разнообразные металлы. И в том числе — золото. Считается, что в одной метрической тонне электронных отходов его содержится от 250 до 450 гр. И всё больше энтузиастов не выкидывают устаревшие и сломанные гаджеты, а накапливают их для последующего извлечения ценных металлов. Конечно, удельная доля золота и платины в ноутбуке или сервере невелика, но переработав несколько десятков старых гаджетов, выкинутых за ненадобностью, можно собрать того же золота на вполне себе неплохой слиточек, чья стоимость перекроет ваши старания.
Кроме золота определённую ценность представляет медь, из которой изготавливаются дорожки печатных плат. К слову, этот металл — одна из причин кражи кондиционеров, в теплообменнике которых используются медные трубки. Немало меди можно извлечь и из блоков питания.
Если вы уже схватились за отвёртку и алчно поглядываете на старые системные блоки, сваленные в кладовке, то не забудьте о том, что электроника содержит и массу вредных для здоровья веществ. Например, кинескопы телевизоров и мониторов «порадуют» ваш организм свинцом, барием и стронцием. А в целом обычный смартфон содержит в себе почти треть таблицы Менделеева.
Используемые при извлечении металлов химикаты тоже очень далеки от безопасных. Например, для растворения золота и платины может применяться царская водка — смесь концентрированных азотной и соляной кислот. Так что надёжная защита тела, очки, качественный респиратор и хорошо проветриваемое помещение — совершенно необходимые условия при добывании драгметаллов из электроники.
Где больше всего ценных металлов?
Основные места компьютеров и серверов, где сконцентрированы драгоценные металлы: материнские платы, процессоры, модули памяти, карты расширения и позолоченные штекеры кабелей.
Возьмём, для примера, материнскую плату и карту расширения:
А — Внутри северного и южного мостов находятся тончайшие золотые проводочки, а также позолоченные дорожки, связывающие разные уровни платы. B — Позолоченные контакты разъёмов. С — Позолоченные контакты слотов памяти и PCI. D — Интегрированные платы могут содержать тончайшие золотые проводочки. E — Монолитные керамические конденсаторы (SMD, Surface mount device) могут содержать палладий, а в некоторых случаях — ещё и серебро.
Какое количество золота содержится в процессорах старого типа
Если вам повезло раздобыть коллекцию процессоры старого типа, можно сказать, что это настоящая золотая жила.
Так, в десяти процессорах типа AMD с коричневым корпусом содержится целый грамм драгоценного металла. А в советских процессорах, особенно для военного применения, счет идет на несколько грамм золота в одном процессоре. Согласно паспорту, старая ЭВМ Эльбрус -2 содержала больше трех кг золота.
Драгоценные металлы в компьютерах
Количество используемых драгоценных металлов уменьшается по мере усовершенствования компьютеров. Чем новее компьютер, тем меньше в нем драгоценных металлов. И дело не в экономии, а в совершенствовании производства. Современная эволюция информационных технологий направлена в сторону усложнения и одновременно уменьшения деталей. ЭВМ семидесятых годов XX века была размером с комнату, а ноутбук похож на книжку.
Содержание золота в компьютере 90-х годов можно приравнять к количеству этого металла в двух тоннах золотоносной руды.
В компьютерах есть и другие драгоценные металлы. Если расположить их по количественным показателям присутствия, то получим следующую картину:
- серебро;
- золото;
- платина;
- палладий;
- рутений;
- тантал.
Все они присутствуют в небольших количествах, но выполняют важные функции.
Вторичная переработка мониторов
Переработка старых мониторов целиком зависит от модели.
Старые модели
Мониторы с электронно-лучевой трубкой (ЭЛТ) сегодня практически не производят, но на многих предприятиях они еще остались. Главным элементом такого монитора является кинескоп. При его изготовлении используются 3 типа стекла, а также барий, свинец и стронций.
Сначала монитор разбирают на три основные части: кинескоп, корпус и провода с платами. Кинескоп в свою очередь разбирается на экран, металл, электронно-лучевую трубку и конус. Все это имеет разный химический состав, поэтому и уничтожается по-разному.
Все пластиковые детали отправляются на перерабатывающие заводы, где их переплавляют в другие вещи. Из плат и проводов добывается металл (медь, алюминий и др.) и также подвергается переплавке в новые изделия.
В результате вторичное сырье, полученное в процессе переработки мониторов, снова участвует в производственном процессе.
Процесс добычи
Есть несколько способов, чтобы добыть драгоценные металлы из радиодеталей. Я расскажу о самых простых. Но в любом случае для начала следует хорошо измельчить золотосодержащие детали. Максимально отделить металл от пластика.
Вариант 1
Измельченную массу опускаем в химический стакан с раствором соляной кислоты и перекиси водорода в пропорции 1/3. Напомню, что нужно наливать перекись в кислоту, а не наоборот. Не забывайте о технике безопасности и мерах защиты! Оставляем раствор на пять-семь дней.
Периодически помешиваем, чтобы ускорить реакцию. Весь не золотой. А иной металл за это время должен раствориться. Далее золото фильтруется и плавится.
Вариант 2
Способ основывается на способности царской водки (смеси соляной и азотной кислот в соотношении 1/3) растворять золото.
Итак, отсортированные и измельченные детали помещаем в царскую водку. Для ускорения процесса смесь можно немного подогреть. Не забывайте о мерах предосторожности! После полного растворения золото можно восстановить из раствора. Доступные восстановители — пиросульфит натрия и железный купорос. Добавлять восстановитель следует понемногу, поскольку реакция восстановления идет с выделением газа.
После того как золото выпадет в осадок, тщательно промываем его водой, не менее пяти раз, промываем спиртом, сушим и плавим с добавлением борной кислоты. Полученное таким образом золото получается высшей пробы.
Сколько стоит монитор 240 герц?
Мониторы 240 Гц
| Citilink.ru (Москва) → | 45 420 р. |
| Newmart.ru (Москва) → | 44 000 р. |
| М.видео (Москва) → | 46 990 р. |
| Online-samsung.ru (Москва) → | 44 990 р. |
| Price-com.ru (Москва) → | 46 297 р. |
Где произошла Троянская война? Где произрастает хлопок? Где производят часы Tissot? Где производят оригинальные кроссовки Пума? Где производят оригинальный адидас? Где производят сумки Шанель? Где проходят Уральские горы? Где проходит Каспийское море? Где проходит Октоберфест 2021? Где проходит Октоберфест адрес?
Что ценного есть в старом мониторе с ЭЛТ? Какие детали, металлы?
Выставила старый монитор с ЭЛТ 1997 года на продажу на Авито за 300 рублей. Один знающий человек сказал, что это нормальная цена, некоторые ностальгирующие чудики покупают такое и пользуются.
Позже мне предложили забрать монитор за 100 рублей. Я согласилась. Парень сказал, что на запчасти. Какие в старом мониторе запчасти, не знаю. Покупатель не стал выдавать секрет.
- Детали могут пригодится только радиолюбителю, да и то на бесплатной основе, а учитывая, что ремонт уже давно производится модульно (т.е. заменой плат, а не радиодеталей), то и на это не стоит рассчитывать.
- Ценные металлы всегда используются при изготовлении плат для электронной техники, серебро прекрасный проводник тепла и электричества, у золота характеристики хуже, но оно не подвержено коррозии. Современная бытовая и прочая техника невозможна и без платины обладающей прекрасными антикоррозийными свойствами, а так же других элементов вроде палладия, рутения, тантала и других.
- Количество ценных металлов в технике ничтожно, чтобы добыть приемлемое количество необходимо перелопатить большое количество б/у техники, впрочем есть организации или люди которые скупают б/у технику и занимаются этим. Для Вас это будут сущие копейки.
- Можно попробовать поучаствовать в акции Эльдорадо, старая техника учитывается при покупке новой (по программе утилизации), не уверен что это хорошо работает, не участвовал, но тем не менее — рекламируют.
- Можно попробовать бесплатно отдать тому у кого вообще никакого монитора нет.
- Ну и наконец можно просто вынести на помойку, лучше в сухую погоду, чтобы не залило, авось кто-то и сам заберёт.
Что там дорогого. ну, строчный трансформатор могут взять в радиомагазине, если на такой трансформатор у них есть заявка от покупателя. Транзисторы мощные ("строчный", из блока питания). Микросхемы кадровой/строчной развертки (смотря какая там схемотехника). Остальную мелочь можно продать "платами", а можно отдать целиком.
А если на металлолом, то придется либо самому выпаивать детали, либо отдать целиком, но тогда деньги дадут совсем небольшие, ибо всё равно придется кому-то заплатить за разборку.
Какие платы стоят в мониторах старого поколения
В этом материале автор подробно рассматривает устройство и конструктивные особенности модулей ЖКИ производства AU Optronics, LG Philips, Hitachi, Samsung. Приводятся типовые неисправности панелей и порядок их устранения.
Спецификация ЖК панелей производства фирм Philips LG, Samsung, Hitachi на основе тонкопленочных транзисторов(TFT)приведена в табл. 1.
Таблица 1. Спецификация ЖК панелей
M170EG01 AU Optronics
LM170E01 LG_ P hilips
LTM170E0I — A01 Samsung
Размер экрана, мм
Активная область, мм
337,920(H) x 270,336(V)
Количество пикселов по горизонтали и вертикали
1280 x 3(RGB) x 1024
Размер пиксела, мм
Расположение пикселов на экране
R.G.B. вертикальные штрихи
Режим дисплея при отсутствии напряжения
Типично белый (NM)
Типично черный (PVA)
Типично белый (NM)
Типично белый (NM)
Яркость экрана, Кд/м 2
300 при токе лампы подсветки 7,5 мА
250 при токе лампы подсветки 7,0 мА
250 при токе лампы подсветки 6,5 мА
250 при токе лампы подсветки 6 мА
Время отклика, мс
Напряжение питания, В
Мощность рассеивания, Вт
Физические размеры панели, мм (В х Ш х Г)
358,5 x 296,5 x 15,8
354,9 x 290,3 x 13,3
358,5 x 296,5 x 17,0
358,5 x 296,5 x 17,0
Интерфейс передачи данных
Свойства поверхности экрана
Антибликовая поверхность, твердость 3H
16,7M цветов (RGB 6-bits + FRC data)
16,7M цветов (RGB 6-bits + FRC data)
Область рабочей температуры, °С
Как видно из таблицы,более современные панели имеют улучшенные эксплутационные характеристики.
Для точности изложения определим различие между модулем ЖКИ и памятью ЖКИ.
• Модуль ЖКИ — это функционально законченное устройство, подключаемое к основной плате устройства и инвертору (монитора, телевизора и др.).
• Панель ЖКИ — это конструктивно законченный узел, включающий плату управления и стеклянную многослойную подложку — ЖК матрицу.
Конструкция модулей ЖКИ
Рассмотрим конструкцию модулей ЖК на примере M170EG01 производства AU Optronics, как наиболее современного из представленных в табл. 1. Матрица представляет собой склеенный из 4-х слоев стекла "пирог" (рис. 1). Жидкий кристалл на основе аморфного кремния в виде суспензии молекул цилиндрического вида "заливается" между двумя слоями стекла, на внутренних плоскостях которых вырезаны бороздки, расположенные перпендикулярно друг к другу. На внутренней стороне стеклянного слоя 2 наносится рисунок электродов, связанных с затворами (Gate) по короткой стороне матрицы и истоками (Source) по длинной стороне матрицы. Структура матрицы TFT показана на рис. 2. На внешней стороне верхнего стеклянного слоя 3 с помощью фотолитографии наносится пленка RGB-фильтра с расположенными вдоль столбцов(в виде вертикальных штрихов) пикселами цветовых элементов. Сверху на это стекло наклеивается полупрозрачная темная защитная пленка, выполняющая функцию выходного поляризационного фильтра. Входной поляризационный фильтр 1 в виде гибкой стеклянной пленки приклеивается к стеклу 2 слоя матрицы.
Рис. 1. Структура ЖК матрицы
Плата управления TFT-транзисторами матрицы соединяется со стеклянной подложкой, на которую наклеены драйверы управления затворами и истоками транзисторов, с помощью гибкого пленочного кабеля. На рис. 3 видно, что гибкий шлейф приклеивается с одной стороны к выходным электродам платы управления, а с другой — к стеклянной подложке, а точнее, — к входным выводам драйверов.
Составной частью модуля ЖКИ являются две флуоресцентные лампы холодного свечения, обеспечивающие равномерную подсветку матрицы. Как правило, они крепятся на фланце по длинной стороне ЖК матрицы, с короткой стороны на фланец наклеивается белая непрозрачная пленка. На поверхность световодов накладываются пленки диффузоров поляризационного фильтра. Для обеспечения правильной ориентации накладываемых фильтров на световоде имеются установочные "шипы". Панель ЖКИ вместе с лампами подсветки устанавливается в металлический(пластмассовый) корпус и крепится в нем с помощью винтов.
Принцип работы модуля ЖКИ
Структура контроллера модуля ЖКИ на примере M170EG01 показана на рис. 2, а на рис. 3 показан внешний вид платы контроллера.
Рис. 2. Блоксхема контроллера модуля ЖКИ
Рис. 3. Внешний вид платы контроллера
На основной плате видеоустройства, не входящей в состав модуля, установлен SXGA-контроллер LCD производства фирмы MSTAR Semiconductor TSU16AK со встроенным выходным передатчиком (transmitter), который преобразует аналоговые сигналы интерфейса VGA в цифровые сигналы интерфейса LVDS (Low-Voltage Differentiol Signaling), которые поступают на плату матрицы. Преимущество использования данного интерфейса в том, что при высокой скорости передачи данных (до 1 Гб/с) используется небольшое количество линий (витых пар), что позволяет избежать потерь цифровых сигналов при большой скорости передачи. Кроме того, использование малых уровней сигналов с размахом всего 250 мВ позволяет достичь экономичности и высокой помехозащищенности интерфейса. Каждому графическому контроллеру ЖКИ в мониторах или телевизорах соответствует свой набор микросхем, установленных в контроллере матрицы. Для некоторых модулей ЖКИ совместимые микросхемы, упоминаемые в статье, приведены в табл. 2. Подробное описание интерфейса LVDS приведено в [1].
Таблица 2. Применяемость микросхем контроллера и LVDS-интерфейса
Встроен в контроллер основной платы
CHI MEI M170E5 — PO3
Встроен в контроллер основной платы
CHIMEI CM2706A — RT
Встроен в контроллер основной платы
AU Optronics M150XN07
Встроен в контроллер основной платы
Передатчик интерфейса LVDS формирует сигналы для четных и нечетных столбцов матрицы. Число пар проводов интерфейса соответствует определенному цифровому представлению сигналов — так 4 пары соответствует 8-битовому представлению величины аналогового сигнала. Кроме того, передатчик формирует импульсы синхронизации как для четных, так и для нечетных столбцов матрицы.
Приемник сигналов LVDS и тактовый контроллер размещены в одной микросхеме, которая установлена на плате матрицы. Там же установлена микросхема гамма-коррекции.
В рассматриваемом модуле сигналы интерфейса LVDS с основной платы по 10-ти витым парам проводов через 30-контактный разъем (рис. 4) поступают на плату панели. В табл. 3 приведены сигналы интерфейса модуля ЖКИ.
Рис. 4. Блоксхема модуля ЖКИ
Таблица 3. Интерфейс модуля ЖКИ
Сигнал данных 1 LVDS
Данные для нечетных столбцов
Сигнал данных 2 LVDS
Сигнал данных 3 LVDS
Данные для четных
Сигнал данных 0 LVDS
Сигнал данных 1 LVDS
Сигнал данных 2 LVDS
Сигнал данных 3 LVDS
Данные для четных
Напряжение питания +5 В
Передача сигналов LVDS по 10-ти витым парам соответствует воспроизведению на экране 16,7 миллионов цветовых оттенков.
Сигналы LVDS через интерфейсный разъем поступают на приемник, который одновременно является тактовым контроллером (timing controller). В данном случае это микросхема фирмы AU Optronics AUO-003 (выполнена в 144-вывод-ном корпусе). Она преобразует сигналы LVDS четных (EVEN) и нечетных (ODD) столбцов последовательного интерфейса в сигналы параллельного интерфейса, которые поступают на драйверы столбцов и строк. На выходе микросхемы также формируются импульсы "старт" (включение драйвера), "стоп" (выключение драйвера), "строб" (разбиение столбцов и строк по драйверам) и импульсы синхронизации. В качестве драйверов столбцов используются микросхемы UPD16750 фирмы NEC или ее аналоги, а в качестве драйверов строк — UPD161644 той же фирмы.
Драйверы формируют аналоговые разноуровневые сигналы и наклеиваются на стеклянную подложку матрицы: 10 драйверов столбцов по длинной стороне с 384 выводами каждый (всего 3840), а 4 драйвера строк — по короткой стороне матрицы с 256 аналоговыми выводами каждый (всего 1024). Напряжение, поступающее на драйверы столбцов, предварительно обрабатывается микросхемой гамма-коррекции, в данном случае — AU AS15F фирмы Optronics. Она управляет уровнем опорного напряжения Vcom, обеспечивая соответствие между приложенным напряжением к истокам TFT и яркостью каждого пиксела. Это напряжение в виде постоянного уровня поступает на драйверы столбцов. Расположение драйверов на матрице показано на рис. 5.
Рис. 5. Расположение драйверов строк и столбцов на модуле ЖКИ
Для обеспечения 256 уровней серого драйверы строк питаются от трех источников: VGH = +24 В, VGL = -7 В, VDD = 12 В. Эти напряжения вырабатываются из +5 В с помощью DC/DC-конвертора типа 9743A (в некоторых панелях используются преобразователи типа AAT1101, AAT1107). Напряжение питания преобразователя +5 В поступает через предохранитель B1 на выв. 9 конвертора, с выв. 7 и 10 снимаются сигналы ШИМ, из которых формируются напряжения -7 В (VGL, питание драйверов строк) и +12 В (питание драйверов столбцов, из него же формируется напряжение Vcom). Из напряжения + 12 В с помощью удвоителя напряжения формируется напряжение +24 В (VGH, питание драйверов строк). Общий предохранитель F1 обеспечивает защиту элементов матрицы. Для питания логических и цифровых схем платы управления матрицы из напряжения +5 В формируется напряжение +3,5 В стабилитроном APL5508.
Типичные неисправности модуля ЖКИ и способы их устранения
При диагностике вначале необходимо определить, что является причиной неисправности — элементы основной платы, формирующие цифровые сигналы интерфейса LVDS или элементы ЖК панели — микросхемы или лампы подсветки. Ниже будут рассмотрены только случаи, связанные с неисправностями самой ЖК панели.
При включении монитора (телевизора) экран остается темным
Будем считать, что инвертор исправен. Вопросы ремонта инверторов подробно рассмотрены в [2].
Подобная неисправность может быть связана со следующими причинами:
• Отсутствие питания у матриц, имеющих характеристику "типично черный"(см.табл. 1)
В этом случае проверяют наличие напряжения питания на крайних контактах разъема матрицы. Если его нет, отключают кабель и вновь проверяют напряжение. При его отсутствии проверяют источник на основной плате (обычно его формирует сборка 9435). Если напряжение появляется, проверяют, нет ли короткого замыкания по шине питания, и внешним осмотром определяют неисправный (сгоревший) элемент, в подобном случае чаще выходит из строя регулятор напряжения по шине +5 В (например, APL5508).
• Неисправность электролюминесцентных ламп подсветки
В этом случае проверяют кабели питания ламп внешним осмотром на изгиб, изломы и перетяжки.
Если подозрительное место находится около разъема подключения к инвертору и позволяет длина проводов, кабель обрезают (и для восстановления используют разъем от старого кабеля). Контактное гнездо с остатками проводов выдавливают из пластмассового разъема с помощью тонкого шила или иголки через отверстие в нем. Из этих контактов удаляют старые провода и напаивают новые. Затем вставляют их в свободный разъем.
Если требуется замена ламп подсветки, их заменяют в описанной ниже последовательности.
Не все производители модулей ЖКИ допускают замену ламп, в некоторых случаях это технологически невозможно без разборки всего узла панели.
В сервисных мануалах производителей модулей LG Philips и Optex подобная процедура подробно описана. Для ее выполнения потребуются антистатические резиновые перчатки, ровная антистатическая поверхность. Матрицу ставят на ребро по длинной стороне панели, берут тонкую отвертку (или шило) и утапливают вниз пластмассовые защелки, которые удерживают ламповый блок внутри корпуса матрицы. Медленно и осторожно вытягивают влево лампу сначала за один из проводов (как правило, более толстый), а как только корпус лампы появится из панели — за корпус лампового блока. Вытягивать лампу нужно равномерно и осторожно, исключая изгибы и давление на ее корпус. Аналогичную операцию проводят и с другой лампой. После извлечения ламп их осматривают. Если на стекле ламп не видно темных полос и механических повреждений, скальпелем надрезают резиновый колпачок в месте подключения проводов к электродам лампы. Проверяют чистоту пайки и целостность контактов. Если контакты повреждены, их восстанавливают. Для этого зачищенные контакты проводов припаивают к электродам матрицы и сверху одевают разрезанный колпачок, предварительно смазанный резиновым клеем. Такие контакты служат долго.
Монтаж блока ламп производится в обратном порядке. Устанавливают корпус матрицы на ребро по короткой стороне, при этом отверстие для лампового блока окажется перед глазами. Блок ламп равномерно, без перегибов и больших усилий вводят в корпус панели. Перед началом этой операции убеждаются, что отражающий рефлектор блока был расположен справа, а сами лампы "смотрят" внутрь панели. Если блок вставляется с сильным усилием, во избежание поломки при монтаже, наносят на направляющие канавки корпуса блока ламп тонкий слой силиконовой смазки на концах металлического корпуса. Следует учитывать, что большое количество смазки под воздействием высокой температуры приведет к ее растеканию и возможному повреждению ламп. Поэтому пользоваться таким способом надо крайне редко и осторожно, обычно достаточно лишь "увлажнить" корпус лампового блока.
В случае, если производителем не предусмотрена замена ламп, можно попытаться их заменить при наличии аналогичного комплекта ламп. Предварительно их проверяют, подключая к инвертору.
Обязательное условие при выполнении подобных работ — все действия производят в чистой комнате, на чистой антистатической поверхности, покрытой батистовой салфеткой. Необходимо запастись также баллончиком со сжатым воздухом, дополнительными батистовыми салфетками и батистовыми перчатками, на которые надеваются тонкие резиновые.
В качестве инструмента необходимо иметь отвертку с тонким лопаточным жалом, шило, тонкую металлическую лопаточку (хорошо подходит лопаточка, используемая в медицине), крестообразные отвертки из набора часового мастера, тонкую пластмассовую или деревянную лопатку. Демонтируют лампы в описанной ниже последовательности:
• Освобождают корпус панели от липких укрепляющих и светоотражающих лент, выкручивают винты и снимают металлическую крышку платы панели.
• Снимают внешний металлический бандаж по периметру панели, для чего, если есть винты по краям панели — выворачивают их, вводят лопаточку между корпусом бандажа и пластмассовым обрамлением на панели и легкими нажатиями освобождают его от металлических застежек.
Примечание. На некоторых панелях корпуса блока лампы крепятся к корпусу матрицы с помощью винтов, их необходимо отвинтить.
• После снятия металлического бандажа (для некоторых типов модулей (Samsung, Hitachi. ) этой операции достаточно, чтобы добраться до блока ламп) дальнейшие операции проводят как описано выше, вытягивая блок ламп из пазов.
Для других типов панелей разбирают модуль ЖКИ полностью. Снимают пластмассовый бандаж тем же способом, что и металлический. Нужно учитывать, что он непосредственно контактирует с тонкой пластмассовой лентой, с помощью которой плата матрицы соединяется с драйверами и электродами TFT-транзисторов матрицы, а с другой стороны — со стеклом световода. Использование металлических предметов для отжимания защелок нежелательно и потому используют деревянные или пластмассовые лопатки. Освобожденную от скрепляющих бандажей панель укладывают на ровную чистую поверхность экраном вниз и снимают заднюю крышку. Корпуса блоков ламп закреплены на гранях световода и легко снимаются при легком покачивании.
Монтаж новых или отремонтированных ламп — операция более сложная. Запоминают расположение фильтров, которые накладываются на световод со стороны экрана. Блок лампы накладывают на длинные грани световода, чтобы свет распространялся в него. Укладывают на ровную поверхность конструкцию, состоящую из световода с укрепленными на нем задней и боковыми отражающими пленками (для надежности можно зафиксировать их клеящим веществом по самому краю световода) и с установленными блоками ламп. Сверху укладывают фильтры в установленном порядке, ориентируя их по выступам на световоде. Затем укладывают ЖКИ матрицу экраном вверх, при этом плата панели должна огибать световод и закрепляться на ее обратной стороне. Устанавливают пластмассовый бандаж, помещают в металлический корпус заднюю крышку модуля и затем устанавливают металлический бандаж. Следят, чтобы провода ламп не испытывали давления от выступающих частей задней и передней крышек панели.
Примечание. Если при монтаже обнаружится, что поверхность фильтров загрязнена, их нужно очистить. Мягкой сухой колонковой кисточкой убирают наиболее крупные пылинки, затем продувают поверхность пленки сжатым воздухом. Если загрязнена внутренняя сторона матрицы, то поступают аналогичным образом. Если видны загрязнения в виде разводов грязи или жидкости, поверхность протирают изопропиловым спиртом и сушат сжатым воздухом. После этого надевают пластмассовый бандаж.
На изображении появляется помеха в виде белых штрихов по горизонтали или "снега"
Подобная неисправность присуща всем видам панелей. Связана она с неправильной установкой шлейфа, соединяющего основную плату устройства (в данном случае монитора) с платой матрицы. При этом могут иметь место любые помехи на изображении, вплоть до его полного отсутствия. Поэтому в первую очередь обращают внимание именно на шлейф при любых проблемах изображения. Как правило, подобная неисправность исчезает, если правильно (чтобы не болтался и не было перекоса) установить шлейф в разъеме матрицы. Для того чтобы эта неисправность не проявилась вновь, кабель фиксируют в разъеме с помощью клеящего состава из термопистолета.
Экран светится белым цветом, изображение отсутствует
Подобная проблема возникает в панелях с "типично белым" экраном (см. табл. 1). Чаще всего причина подобного дефекта заключается в том, что на матрицу не поступает напряжение питания +5 (3,3) В. Это напряжение формируется на основной плате и по крайним проводам шлейфа поступает на плату панели. В первую очередь проверяют наличие этого напряжения на контактах шлейфа. Если его нет, проверяют исправность источника на основной плате. В противном случае отвинчивают винты на крышке закрывающей плату панели, снимают ее и проверяют напряжение уже на самой плате в точке Vss1. Если оно есть, проверяют исправность предохранителя F. Прежде чем заменить неисправный предохранитель, проверяют на короткое замыкание входы микросхемы преобразователя DC/DC (типа 9743) и нерегулируемого стабилизатора (5508). Неисправные детали заменяют и устанавливают новый предохранитель.
Изображение на экране слишком яркое, контрастность практически не регулируется
Подобный дефект относится к панелям производства SAMSUNG (LTM150. 170), AU Optronics (M170EG01, M150XN07), SHUNGWA (CLA170EA03, CLA150EA02) и некоторым другим.
Вначале проверяют напряжение Vcom. Это напряжение является опорным для общего электрода матрицы (уровень, до которого заряжается емкость каждого пиксела). На плате панели установка опорного уровня определяется регулировочным резистором VR1 (2 кОм). Его движок доступен для регулировки через отверстие в крышке платы матрицы. Если при попытке регулировки напряжения Vcom неисправность не исчезает, проверяют уровень напряжения на выходе стабилизатора, который его вырабатывает. Здесь возможны два варианта:
• Если на плате матрицы в качестве DC/DC-конвертора установлена микросхема типа AAT1101 (ААТ1107) производства AATEC (имеет три выхода), то Vcom формируется на выв. 14 и должно составлять половину напряжения питания (при Vdd = 12 В на этом выводе должно быть 6 В).
• Если на плате матрицы установлен DC/DC-конвертор с двумя выходами типа BA9743, то напряжение Vcom формируется микросхемой гамма-коррекции (например, AS15-F, BUF07702 и др.). Так, для BUF07702 напряжение Vcom проверяют на выв. 13. Неисправные элементы заменяют, после замены устанавливают уровень этого напряжения резистором VR1 в режимах максимальной и минимальной яркости (при отсутствии мерцания изображения).
На изображении видна тонкая цветная полоса размером в один пиксел
Подобная неисправность может проявляться периодически с прогревом. В большинстве случаев проблема вызвана отказом одного из драйверов или из-за обрыва шины питания истоков TFT-транзисторов на матрице. В обоих случаях восстановление панели невозможно, ее заменяют. Ниже приведена табл. 4 с аналогами наиболее распространенных ЖК панелей.
Почему ЭЛТ-мониторы нечем заменить даже сегодня: сильные и слабые стороны кинескопов
На пути к идеальному дисплею производителями пройден уже большой путь, и на данный момент мы имеем всего 2 господствующие технологии производства экранов — это LCD и OLED. Однако это не значит, что они во всём лучше вымерших плазменных панелей или CRT (ЭЛТ) мониторов. В рамках этой статьи я предлагаю вспомнить, чем так хороши были телевизоры и мониторы, что использовали для формирования картинки электронно-лучевую трубку.
Преимущества ЭЛТ-мониторов и ТВ
Для начала: почему вообще о CRT стали так часто вспоминать в последнее время? Во-первых, современные компьютеры способны обеспечивать трехзначную частоту кадров даже в довольно «тяжелых» играх, а ЭЛТ-мониторы издавна отличались высокой кадровой частотой. Во-вторых, это связано с расцветом ретро-гейминга в целом. К примеру, всего за несколько лет китайские производители наводнили рынок сравнительно недорогими портативными ретро-консолями на Linux или Android, и эти устройства без проблем находят своих покупателей.
1. Отсутствие «нативного» разрешения
И раз уж речь зашла о ретро-гейминге, то следует отметить, что для игр, вышедших в «доHDMI-ную эпоху», едва ли можно найти лучший дисплей, чем CRT. Связано это с низким разрешением картинки, которую выдают ретро-системы. Современным мониторам и ТВ приходится «натягивать» маленькую картинку на своё большое нативное разрешение, из-за чего конечный результат иначе как «мылом» назвать сложно. В то же время ЭЛТ позволяет менять разрешение без какого-либо замыливания. Будь то 1024 x 768 или 1600 x 1200 точек — в силу особенностей технологии, практически любое разрешение на этих экранах будет смотреться, как нативное.
Картинка в разрешении 1080p и 720p на ЭЛТ-мониторе Sony GDM-FW900
Благодаря вышеупомянутой особенности, при игре на ЭЛТ-мониторе можно вместо смены настроек графики менять разрешение экрана, чтобы достичь оптимальной производительности. А вот при игре на LCD или OLED снижение разрешения — это последнее, к чему стоит прибегать при низком fps, так как «удар» по качеству картинки будет куда сильнее, чем эффект от снижения настроек графики.
2. Высокая контрастность изображения
Типичная контрастность современных LCD-панелей: 900:1 для TN, 1000:1 для IPS и 3000:1 для *VA. Контрастность плазменных панелей находится на уровне 30000:1. Для ЭЛТ-мониторов характерна контрастность на уровне 150000:1. Лучшие результаты способна продемонстрировать лишь технология OLED — 1000000:1.
3. Низкое время отклика

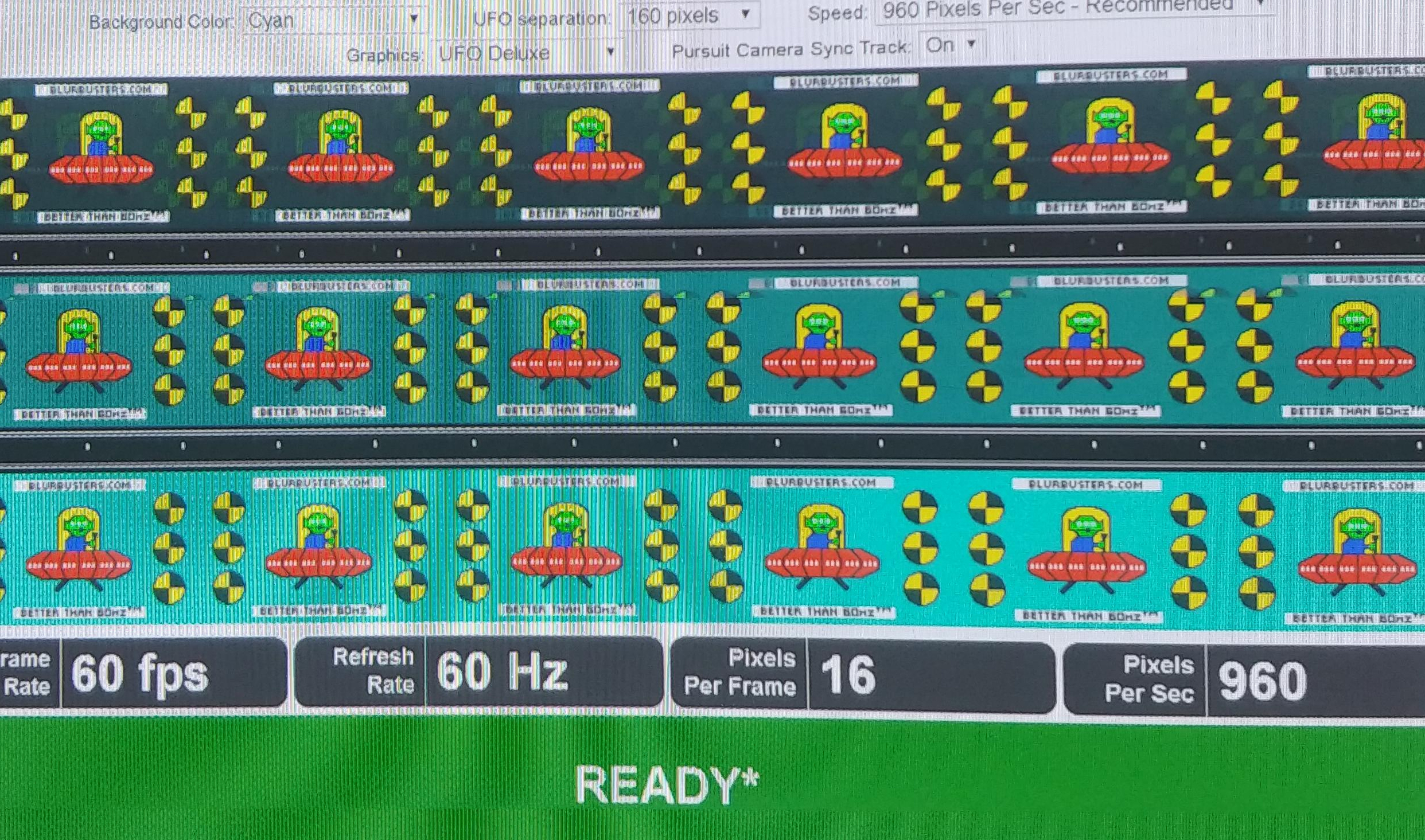

Тест 20-летнего CRT
Бюджетные игровые мониторы
OLED и топовые LCD-мониторы
Время отклика современных LCD мониторов и OLED-панелей измеряют в миллисекундах, но оно всё ещё недостаточно низкое, чтобы избежать размытия в движении («motion blur»). Мониторы с ЭЛТ могут похвастаться околонулевым временем отклика. Выражается это в полном отсутствии «шлейфов» и размытия быстро движущихся объектов на экране, что особенно актуально для любителей динамичных шутеров.
Кроме того, время отклика ЭЛТ-дисплеев остается предельно низким, независимо от выбранной герцовки монитора / имеющегося fps в игре. А вот для многих LCD-мониторов это насущная проблема, из-за этого одни настройки разгона монитора («Overdrive») зачастую не подходят для всего диапазона актуальных частот обновления экрана. В таком случае, к примеру, при игре с 60 fps понадобятся одни настройки монитора, а при игре с 144+ fps нужно будет переключиться на другие, что как минимум неудобно.
4. Стекло вместо пластика
Большинство современных мониторов имеют матовое или полуматовое покрытие. Это помогает бороться с бликами, но негативно сказывается на качестве видимого изображения. Что касается устройств с ЭЛТ, то поверхность их экранов выполнена из стекла, и никакого эффекта замутненности не возникает.
Недостатки ЭЛТ-мониторов и ТВ
Если после прочтения «плюсов» у вас возникло желание приобрести за бесценок на барахолке какой-нибудь CRT-монитор, то стоит вспомнить и о недостатках технологии. В конце концов, CRT вымерли не просто так.
1. Низкая яркость
Типичная яркость ЭЛТ-мониторов находится на уровне 120 нит, что по меркам 2022 года очень мало. Бюджетные LCD мониторы могут похвастаться вдвое большей яркостью. Яркость чуть менее бюджетных экземпляров составляет
400 нит, а топовые модели способны выдать яркость более 1000 нит. Таким образом, использовать ЭЛТ-монитор лучше в затемнённом помещении. Кстати, в случае яркого фонового освещения сильно снижается контрастность монитора. Это свойственно всем типам дисплеев, но ЭЛТ страдают от этого больше остальных.
2. Габариты и вес
Актуальные 24-дюймовые LCD-мониторы редко весят более 8 кг вместе с подставкой. Найти CRT с такой большой диагональю — задача не из простых. Но если удастся, то вам придется задуматься о транспортировке груза весом около 40 кг. Большая глубина таких мониторов означает, что все эти новомодные компьютерные столы с глубиной
60 см окажутся мало пригодны для комфортной игры с клавиатурой и мышью. О настенных креплениях лучше сразу забыть: они нечасто встречались даже в годы расцвета CRT, а уж найти их в продаже сейчас почти невозможно.
3. Ремонт и обслуживание
Найти CRT-монитор в состоянии нового практически нереально, а срок их службы ограничен, обычно это 6 — 7 лет интенсивного использования, после чего происходит заметное снижение яркости. При этом не в каждом городе можно найти сервис, который до сих пор занимается ремонтом ТВ и мониторов с электронно-лучевыми трубками.
Универсальный скалер TSUMV56 или вторая жизнь старого монитора
Бывают ситуации, когда необходимо отремонтировать или функционально обновить свой старый монитор или же сотворить с ним что-то такое, для чего необходим какой-то интерфейс, которого нет. Для этих и каких-либо других целей выпускаются универсальные скалеры, представляющие собой плату некоторой конфигурации с различными интерфейсами и подключением к ЖК матрице. Такие платы предназначены для обработки входных сигналов с различных интерфейсов, которые она поддерживает, и вывод изображения на ЖК матрицу с заданным разрешением выбранной матрицы и другими параметрами изображения. Универсальность рассматриваемых скалеров заключается в том, что они могут выводить изображение на множество различных ЖК матриц. Установка нужных параметров осуществляется путем простой прошивки платы (в нашем случае это будет осуществляется через штатный USB разъем). Таким образом, из любого убитого монитора, ноутбука, используя лишь исправную матрицу, можно сделать исправный монитор, телевизор или просто плеер (воспроизведение с USB флешки).
Собирать свой «телевизор» будем на скалере на базе TSUMV56RUU-Z1, который имеет следующие характеристики:
- Входные интерфейсы PC/VGA/HDMI/TV/USB мультимедиа воспроизведение и прошивка
- Напряжение питания 12В
- Ток потребления зависит от используемых функций (подсветка монитора, использование аудио усилителя, размер ЖК матрицы), рекомендуется использовать блок питания 12В 4А
- Интерфейс матрицы LVDS Single 6 / 8 , Double 6 / 8
- Логический уровень матрицы 3.3V / 5V / 12V
- Разрешение матрицы 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
- Аудиовыход на динамики 2×2 Вт (4Ω) THD + N <10% @ 1кГц (может отличаться)
- Энергопотребление в режиме ожидания <0,3 Вт (только плата скалера)
- Системы цветности PAL/SECAM/NTSC
- Поддерживаемые форматы изображения: JPEG, BMP, PNG
- Поддерживаемые форматы видео: MPEG1, MPEG2, MPEG4, H264, RM, RMVB, MOV, MJPEG, VC1, Divx , FLV
- Поддерживаемые форматы аудио: WMA, MP3, M4A , AAC (AC-3 для TSUMV56RUU и TSUMV56RUE)
- Поддерживаемые файловые системы для USB: Hi Speed FS, FAT32, FAT16, NTFS
- Мультиязычность (по умолчанию китайский, методом тыка в меню отыскивается необходимый, ниже можно увидеть на фото в каком меню и строке эта настройка)
- Возможность установки своего логотипа на монитор
- Внешние модули кроме матрицы дисплея: динамики, приемник ИК пульта, кнопки управления, плата подсветки дисплея, внешний блок питания со стандартным DC разъемом
Стоимость на AliExpress составляет в районе 20 долларов.
Для получения полноценного плеера нужно обратить внимание на модификацию контроллера скалера, если в названии присутствует Z1, то такой скалер не будет воспроизводить Dolby (AC-3), который используется практически во всех видеофайлах для звука.
Dolby Digital (AC-3) – это многоканальная музыка более современный формат многоканального окружающего звука, получивший название DolbyDigital.
Далее на что стоит обратить внимание ввиду цифрового телевидения, DVB-T2 не поддерживается, поэтому для сборки телевизора без ТВ-тюнера с поддержкой DVB-T2 использовать этот скалер не актуально. Обидно, хотя данная функция потенциально могла бы использоваться крайне редко, на мой взгляд, но была бы в редкие случае полезна (дешевый телек из хлама на дачу). Хотя в городе по кабельному мне удалось поймать 54 канала (ни одного цифрового), что с антенной будет не актуально. Для небольших панелей типа 15-19 дюймов или меньше качества картинки аналоговых каналов вполне достаточно.
В комплекте со скалером идет ИК пульт управления (как с китайскими символами, таки с нормальными английскими) и ИК приемник (1838) для подключения к плате на проводах и опционально могут быть кнопки, кабель LVDS, драйвер лаповой подсветки, металлическая заглушка под разъемы на плате. На Aliexpress можно подобрать необходимую конфигурацию комплекта.
Для модернизации берем старый (или неисправный) монитор, у меня это Philips 170C (разрешение матрицы 1280х1024, ламповая подсветка, диагональ 17 дюймов).
По сути от монитора нам нужны только корпус и матрица. Всю электронную начинку можно выбросить или при желании и возможности использовать плату питания и подсветки (в этом мониторе плата питания была вышедшей из строя). Чтобы разобрать такой монитор, нужно открутить подставку и под ней выкрутить шуруп, который фиксирует переднюю панель (здесь она является рамкой серебристого цвета). Передняя панель держится на защелках, которые аккуратно нужно поддевать, чтобы не поломать пластмассу. Под ней матрица и кнопки. Матрицу достаточно снять с пластмассовых защелок корпуса, чтобы ее извлечь. С задней стороны матрицы располагается и крепится вся электроника. Ее убираем полностью и приступаем к креплению наших плат. Чтобы иметь доступ к разъемам под корпусом монитора, нужно сделать для них окно.
Для удобного варьирования расположения плат скалера и подсветки (с первого раза ровно поставить плату так, чтобы разъемы ровно располагались под корпусом сложно), а также для изоляции можно на места крепления старых плат монитора прикрутить пластиковые или текстолитовые пластинки, на которые и крепить новые платы. Кроме платы скалера нам понадобятся обязательно драйвер подсветки, так как все старое непригодно для использования без ремонта и кабель для подключения скалера к матрице. Матрица имеет стандартный LVDS интерфейс, поэтому можно использовать заводской из монитора, только необходимо правильно подключить все контакты на плате скалера. Для более ленивых эти кабеля можно приобрести или в комплекте со скалером, или отдельно (нужно только обращать внимание на количество каналов и разрядность каналов данных в матрице). Блок питания логично использовать в виде внешнего адаптера, но можно и его встроить под корпус.
Чуть позже нам понадобится знать параметры матрицы (эти данные лучше узнавать до покупки скалера для того, чтобы убедиться в том, что матрица имеет разъем LVDS, узнать в каком режиме работает этот интерфейс для подбора переходника при необходимости и тип подсветки матрицы для покупки драйвера подсветки при необходимости). Узнать маркировку можно сняв крышку на матрице возле разъема LVDS или по модели монитора в интернете.
Часто в мониторах выходит из строя не только источник питания, но лампы подсветки. В этом случае более рационально не искать такие же лампы, а заменить их на светодиодные ленты. Для этой цели хорошо подходят ленты с smd светодиодами размера 2835 с плотностью 120 светодиодов на метр.
Подробно процесс замены подсветки монитора описан здесь. В данном случае лампы в хорошем рабочем состоянии, фото выше от другой матрицы. Обратите внимание, что при полной разборке матрицы важно сохранять чистоту, мелкие частицы мусора хорошо прилипают к пластинам под матрицей, следы от грязных рук также оставляют следы, а после сборки при включении подсветки все это хорошо заметно даже при небольших размерах. Канавки с подсветкой лучше всего стараться извлекать так, чтобы не раскрывать все слои фильтров, а лишь немного их приподнимать.
Кабель LVDS нужно правильно подключать к скалеру: красная точка на разъеме указывает на расположение первого контакта, на плате скалера указателем является стрелочка (треугольник).
Чтобы использовать штатные кнопки монитора, необходимо их логически правильно подключить к разъему скалера. Для этого подпаиваем кнопки к проводам разъема и общий контакт Gnd.
| Обозначение контакта на плате скалера | Функционал кнопки | Кнопка на мониторе |
|---|---|---|
| K0 | Вкл / Выкл | Вкл / Выкл |
| K1 | Звук + | Right |
| K2 | Звук — | Left |
| K3 | Источник | OSD |
| K4 | Меню | Auto |
| K5 | Канал + | Up |
| K6 | Канал — | Down |
| K7 | Не используется | — |
Для того, чтобы замаскировать ИК приемник можно просверлить небольшое отверстие для него с лицевой стороны и закрепить так, чтобы он улавливал через это отверстие сигналы с пульта. Его чувствительность очень хорошая, поэтому отверстие может быть действительно небольшим и незаметным.
Крепим скалер, подключаем используемые разъемы (подсветка, LVDS, кнопки, ИК приемник, при необходимости динамики). На этом все, можно собирать корпус обратно. Все вполне несложно.
Корпус монитора не предусматривает расположения динамиков, поэтому было принято решение закрепить их снаружи. Провод выходит сзади и с лицевой стороны эстетичный вид не портится.
Для работы с выбранной матрицей необходимо прошить скалер. Для этого по маркировке матрицы нужно узнать ее параметры: разрешение, тип интерфейса.
По полученным данным подобрать прошивку. На практике не столь важно искать в списке точно маркировку матрицы, достаточно подобрать прошивку с таким же типом интерфейса и разрешением. Записать ее на флешку (рекомендуется отформатировать в FAT32), название файла должно быть LAMV56.BIN. Отключить питание скалера, вставить флешку и подключить питание. Моргание светодиодов будет означать процесс прошивки. В это время нельзя выключать питание, иначе плата перестанет работать вообще и получится «кирпич». По завершению процесса должен загореться зеленый светодиод — можно пользоваться. Перепрошивать можно разными прошивками многократно (экспериментировать, подбирать наиболее подходящую), важно только не совершить сбой во время прошивки и использовать прошивки только для TSUMV56. Архив с прошивками для разных матриц можно скачать здесь (
По умолчанию во всех прошивках стоит китайский язык, для того, чтобы переключить на английский (русский у этих плат не поддерживается) нужно зайти в меню пройти по следующему пути и выбрать нужный язык:
Несмотря на то, что прошивка становится верно, меню всегда остается в соотношении 16:9. Возможность изменить соотношение сторон в меню неактивно и опция становится активной только когда подключен какой-нибудь разъем с источником видеосигнала. Картинку выдает достаточно правильную.
Для выбора источника видео нужно нажать кнопку input на пульте управления или соответствующую кнопку на мониторе (источник). С флешки может воспроизводить видео, аудио, открывать картинки и текст. Если аудио плеер работает вполне неплохо, то видео в данной версии платы не поддерживает аудио дорожки AC-3 и большинство видео файлов именно с этим кодеком, поэтому получается немое кино.
В меню все настройки стандартные: параметры картинки, настройки аудио, несколько общих настроек и таймер сна. Есть также скрытое меню. Для перехода нужно нажать кнопку меню не пульте управления и набрать 1147. Меню без всяких расшифровок и с очень большим количеством настроек в каждом подменю.
Итоги и выводы. Сборка, прошивка достаточно простые и не требуют больших знаний в электронике — соединить шлейфами несколько плат, собрать разобрать корпус монитора и вставить флешку с прошивкой. Применение данного скалера для вывода изображения показало себя хорошо, со звуком видео файлов не все так гладко, если он нужен для воспроизведения с флешки (возможно в инженерном меню где-то есть настройки). Встроенный тюнер не поддерживает DVB-T2, необходим внешний тюнер для просмотра цифрового ТВ. Скалер не полностью адаптирован под все соотношения сторон, 16:9 используется по умолчанию и под это соотношение все «заточено». Качество звука встроенного усилителя ухо не режет, но оно слабовато (это заключение полностью субъективно). На плате присутствуют все основные разъемы, что является самым большим плюсом этого скалера. Можно подключить даже обычную аналоговую видеокамеру и организовать с небольшим монитором систему видеонаблюдения для коридора входной двери или что-то подобное. Хорошо подходит для изготовления монитора для Raspberry или других микрокомьютеров.
Gauss
Опубликована: 20.03.2017
Изменена: 10.09.2017
0
9
Вознаградить Я собрал 0 4
НЕСТАНДАРТНЫЙ РЕМОНТ ПОДСВЕТКИ МОНИТОРА
До 2004-2005 года в массовом использовании были распространены в основном CRT мониторы и телевизоры, или иначе говоря имеющие в своем составе кинескоп. Их еще, как и телевизоры, называют мониторами и телевизорами ЭЛТ (электронная – лучевая трубка) типа. Но прогресс не стоит на месте и в свое время были выпущены ЖК телевизоры, имеющие в своем составе ЖК (жидко – кристаллическую) матрицу. Подобная матрица обязательно должна хорошо освещаться расположенными с двух сторон, сверху и снизу, 4-мя CCFL лампами.
Это касается 17 – 19 дюймовых мониторов и телевизоров. На телевизорах и мониторах большей диагонали, может быть шесть или более ламп. Подобные лампы с виду напоминают обычные люминесцентные лампы, но имеют в отличие от них, намного меньшие размеры. Из отличий у подобных ламп будет не 4 контакта, как у люминесцентных ламп, а всего два, и для их работы требуется высокое напряжение – свыше киловольта.
Разъем лампы подсветки монитора
Так вот, эти лампы после 5-7 лет работы часто приходят в негодность, неисправности проявляются типично для обычных люминесцентных ламп. Вот дополнительная информация. Сначала появляются красноватые оттенки в изображении, медленный старт, для того чтобы лампа зажглась ей нужно несколько раз помигать. В особо тяжелых случаях лампа не зажигается вообще. Может возникнуть вопрос: ну погасла одна лампа, они же стоят сверху и снизу матрицы, обычно по две штуки установленные параллельно друг другу, пусть горят только три из них и изображение будет лишь более тусклым. Но не все так просто…
ШИМ контроллер инвертора
Дело в том, что когда одна из ламп погаснет, будет срабатывать защита на ШИМ контроллере инвертора, и подсветка, а чаще всего и весь монитор, будут отключаться. Поэтому при ремонте ЖК мониторов и телевизоров, в случае если есть подозрение на инвертор или лампы, необходимо проверить каждую из ламп тестовым инвертором. Я приобрел на Алиэкспресс такой тестовый инвертор, как на фото ниже:
Тестовый инвертор с Али экспресс
Данный тестовый инвертор, имеет разъем для подключения внешнего блока питания, провода с крокодилами на выходе, и разъемы для подключения штекеров, ламп монитора. В сети встречается информация, что подобные лампы можно проверить на работоспособность, с помощью электронного балласта от энергосберегающих ламп, с перегоревшей спиралью лампы, но имеющей рабочую электронику.
Электронный балласт от энергосберегающей лампы
Как быть, в случае если вы с помощью тестового инвертора либо электронного балласта от энергосберегающей лампы выявили, что одна из ламп пришла в негодность и при подключении не загорается вообще? Можно конечно заказать лампы на Алиэкспресс, поштучно, но учитывая то, что эти лампы очень хрупкие, и зная Почту России, легко можно допустить, что лампа придет сломанной.
Монитор с разбитой матрицей ЖК
Можно также снять лампу с донора, например с монитора, с разбитой матрицей. Но не факт что такие лампы прослужат долго, так как они уже частично выработали свой ресурс. Но есть и еще один вариант, нестандартное решение проблемы. Можно нагрузить один из выходов с трансформаторов, а их обычно бывает 4, по числу ламп на 17 дюймовых мониторах, резистивной или емкостной нагрузкой.
Плата блока питания и инвертора монитора
Если с резистивной у нас все понятно, это может быть обычный мощный резистор, или несколько соединенных последовательно или параллельно, с целью набрать нужный номинал и мощность. Но у этого решения есть существенный недостаток – резисторы будут выделять тепло при работе монитора, а учитывая, что внутри корпуса монитора итак бывает обычно жарко, дополнительный нагрев может не понравиться электролитическим конденсаторам, которые как известно не любят длительного перегрева и вздуваются.
Вздувшиеся конденсаторы блок питания монитора
В результате, если это, например, был бы сетевой электролитический конденсатор на 400 Вольт, та самая всем известная по фото большая бочка – мы могли бы получить выгоревший мосфет или микросхему ШИМ контроллера, со встроенным силовым элементом. Так вот, есть еще один выход: погасить необходимую мощность с помощью емкостной нагрузки, конденсатора 27 – 68 ПикоФарад и рабочим напряжением 3 КилоВольта.
Конденсаторы 3 kV 47 pF
У этого решения одни плюсы: нет необходимости располагать в корпусе громоздкие нагревающиеся резисторы, а достаточно припаять к контактам разъема, к которому подключается лампа, этот конденсатор, имеющий небольшие размеры. При выборе номинала конденсатора, будьте внимательны и не впаивайте какие попало номиналы, а строго по приведенному в конце статьи списку, в соответствии с диагональю вашего монитора.
Впаиваем конденсатор вместо лампы подсветки
В случае если вы запаяете конденсатор меньшего номинала, ваш монитор будет отключаться так как инвертор по прежнему будет уходить в защиту из-за того, что нагрузка мала. В случае если вы запаяете конденсатор большего номинала – инвертор будет работать с перегрузкой, что отрицательно скажется на сроке службы мосфетов стоящих на выходе с ШИМ контроллера.
В случае если мосфеты будут пробиты, подсветка, а возможно и весь монитор, также не смогут включиться, так как инвертор будет уходить в защиту. Одним из признаков перегруза инвертора будут посторонние звуки исходящие от платы инвертора, типа шипения. Но при отключенном VGA кабеле иногда появляющееся небольшое шипение исходящее от платы инвертора – это норма.
Подбор номиналов конденсаторов в монитор
На фото выше приведены импортные конденсаторы, существуют и их отечественные аналоги, которые обычно имеют чуть большие размеры. Я впаивал однажды наши, отечественные на 6 КилоВольт – все заработало. Если в вашем радиомагазине нет конденсаторов на нужное рабочее напряжение, а есть, например на 2 КилоВольта, вы можете впаять 2 конденсатора в 2 раза большего номинала соединенные последовательно, при этом их общее рабочее напряжение вырастет, и позволит использовать их для наших целей.
CCFL устройство лампы
Аналогично, если у вас есть конденсаторы в 2 раза меньшего номинала, на 3 Киловольта, но нет на нужный номинал – вы можете впаять их параллельно. Всем известно, что последовательное и параллельное соединение конденсаторов считаются по обратной формуле последовательного и параллельного соединения резисторов.
Параллельное соединение конденсаторов
Иначе говоря, при параллельном соединении конденсаторов мы применяем формулу последовательного соединения резисторов или их емкость просто складывается, при последовательном соединении общая емкость считается по формуле аналогичной параллельному соединению резисторов. Обе формулы можно увидеть на рисунке.
Ремонт мониторов своими руками
Подобным способом были направлены уже много мониторов, яркость подсветки падала незначительно, за счет того, что вторая лампа сверху или снизу матрицы монитора или ТВ все таки функционирует и дает хоть и меньшее, но достаточное освещение для того, чтобы изображение оставалось вполне ярким.
Конденсаторы в интернет магазине
Подобное решение для домашнего использования может вполне устроить начинающего радиолюбителя, как выход из сложившейся ситуации, если альтернативой стоит ремонт в сервисе стоимостью полторы – две тысячи, либо покупка нового монитора. Стоят данные конденсаторы поштучно всего 5-15 рублей в радиомагазинах вашего города, а выполнить такой ремонт сможет любой человек, умеющий держать в руках паяльник. Всем удачных ремонтов! Специально для Радиоскот.ру – AKV.
