Как просверлить болт (отверстие будет сквозное), под шплинт и не повредить резьбу?
Надо пару болтов просверлить, как это сделать правильно.
Тут нужны тиски, лучше слесарные (или хотя бы ручные, но это худший из вариантов), а так же дрель и свёрла по металлу.
Определяемся где именно будет отверстие.
Как правило и головка болта и гайка, имеют шесть граней, даже размер гайки и головки болта может быть одинаковым.
Накручиваем гайку на болт, до отверстия, то есть отверстие будет между головкой болта и гайкой, в этих пределах.
Зажимаем головку болта и гайку "губками" тисков (болт и гайка в горизонтальном положении), те самые грани и на болте и на гайке, защитят резьбу от механического воздействия (сдавливание).
Далее керним место под заход сверла, керним между витков резьбы, а не на "гребне".
Вставляем сверло в дрель, обороты средние, можно даже ниже средних.
Подготавливаем тару для охлаждения сверла, в ёмкости вода, но лучше масло.
Дрель держим под прямым углом к болту с гайкой.
Периодически достаём сверло, очищаем отверстие от стружки и охлаждаем сверло.
Диаметр сверла лучше брать чуть больше диаметра того самого шплинта, под который мы и сверлим отверстие.
Способ выполнения отверстий под шплинт на стержневых деталях
СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 1. К 1/44 1 АТ. НТ учеподб орал зводст жен под А.Лаврик ормэ/ъводству нои еет нания под нсои,3 Л,В 2 Е РСТИЙ Л ЕТАЛЯХ ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(21) 5035380/27 (22) 01,04.92 (46) 15.08.93. Бюл, ГЬ 30 (71) Белебеевский завод «Авто Волжско,о объединения по про легковых автомобилей (72) М.И.Зяблицев, М,Л.Балло и Юненко (73) Ьелебеевский завод «Авто Волжского обьедиения по про легковых автомобилей (56) Заявка Японии М. 61 — 180638, 1/44, Г 16 В 39/04, иубл. 1986, (54) СПОСОБ ВЫПОЛНЕНИЯ ОТВ ПОД ШПЛИНТ НА СТЕРЖНЕВЬ Изобретение относится к обработке металлов давлением, илено к способам получения отверстий в стержневых деталях под шплинт, предотвращающих самоотвинчивание гайки на резьбе болтов, шаровых опор и т,д.Технический результат, обеспечиваемый изобретением, выражается в сокращении числа операций с двух до одной с двумя переходами,На первом переходе предварительно выдавливают ступечатые углубления с двух сторо, максимальный диаметр которых должен обеспечить проходное отверстие под шплинт после накатки резьбы на стержне заготовки, оставляя перелычкутолщиной 0,8 пах от диаметра отверстия под шплинт. Материал заготовки имеет возможность перемещаться в осевом направлении(57) Сувиость изобретения: способ пол ния отверстий в стержневых деталях шплинт, Осуществляют следующим о зом: цредварительо вьдавливают сту чатые углубления с двух стор мэксимальньй диаме 1 р которых дол обеспечить проходное отверстие шплинт после накатки резьбы на стер заготовки, оставляя перемычку толщь равной 0,8 от диаметра отверстия шплгнп. Материал стержня заготовки и возможность перемещаться в осевом правле ии в обе стороны от оси давле пуансонов, Окончательую пробивку шплинт осуществля:от просечным пуа ом в той же матрице без перестановк ил,в обе стороны от оси давления пуансона, На второл переходе пробиают перемычку в заготовке, а выбойка уходит в противоположную сторону отверстия в матрице, После второго перехода заготовка выталкивается из матрицы и цикл повторяется,На фиг.1 представлен технологический процесс пробивки отверстия под шплинт на заготовке типа шаровой палец начальное положение; на фиг.2-то же, промежуточное положение; а фиг.3 — то.же, конечное положение,Способ выполнения отверстия под шплинт на стержневых заготовках заключается в следующем. Заготовку устанавливают в матрицу и паджмают в осевом нап ра ален пи подпружи не н и ым упором. Координату расположения отверстия получают расчетным путем. Материал заготовкиимеет возможность перемещаться в обе стороны от оси углублений, что исключает изгиб пуансонов при выдавливании углублений. На первом переходе пуансоны одновременно вдавливаются в заготовку в двух сторон йа необходимую глубину, оставляя перемычку толщиной, равной ОЯгпах от диаметра отверстия под шплинт, Диаметр канала марицы определяется расчетным путем, но не больше максимального диаметра стержня под накатку резьбы.При выдавливании углублений матери. ал заготовки заполняет диаметральный зазор в канале матрицы и создается плотное прилегание заготовки в канале матрицы, что дает возможность убрать упор и предварительные пуансоны без нарушения расположения заготовки относительно матрицы,На втором переходе пробивают перемычку в заготовке, а выбойку выталкивают в противоположную сторону отверстия в матрице. После пробивки отверстия заготовкавыталкивается из матрицы и цикл повторяется.Формула изобретения 5 Способ выполнения отверстий подшплинт на стержневых деталях, включающий предварительное выдавливание углублений и пробивку отверстия, о т л и ч а ющ и й с я тем, что предварительно выдавли- «О вают ступенчатые углубления с двух сторон,максимальный диаметр которых должен обеспечить проходное отверстие под шплинт после накатки резьбы на стержне заготовки, оставляя перемычку толщиной, 15 равной О,вмакс от диаметра отверстия подшплинт, причем материал стержня заготовки имеет возможность перемещаться в осевом направлении в обе стороны от оси давления пуансонов, а окончательную про О бивку отверстия под шплинт осуществляютпросечным пуансоном в той же матрице без перестановки.л(.Заказ 2697 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5
Заявка
БЕЛЕБЕЕВСКИЙ ЗАВОД «АВТОНОРМАЛЬ» ВОЛЖСКОГО ОБЪЕДИНЕНИЯ ПО ПРОИЗВОДСТВУ ЛЕГКОВЫХ АВТОМОБИЛЕЙ БЕЛЗАН
ЗЯБЛИЦЕВ МИХАИЛ ИВАНОВИЧ, БАЛЛО МИХАИЛ ЛЕОНТЬЕВИЧ, ЛАВРИНЕНКО ЮРИЙ АНДРЕЕВИЧ
МПК / Метки
Код ссылки
<a href="https://patents.su/3-1834741-sposob-vypolneniya-otverstijj-pod-shplint-na-sterzhnevykh-detalyakh.html" target="_blank" rel="follow" title="База патентов СССР">Способ выполнения отверстий под шплинт на стержневых деталях</a>
Устройство для образования центров в заготовках стержневого типа
Номер патента: 469525
. конические втулки, 10установленные в отверстиях обоймы с возмож: остью перемещения посредством пружин, икорпус с зажимными призмами.11 редлагаемое устройство снабжено взаимодействующим с призмами кольцом, установленным по оси центрирующей втулки. Этопозволяет обеспечить автоматическое раскрыч ие призм для свободного извлечения изделия.На черте изображено предлагаемое уст оройство.Подвижная 1 и неподвижная 2 обоймы расположены по оси рабочих элементов — пуансонов 3, 4.В обоймах установлены конические центрирую.,пе втулки 5 и 6. Две призмы 7, 8 установлены в корпусе 9, снабженном винтом 10для зажима заготовки. С целью обеспеченияцентрирования зажима заготовки 11 оси пресса конические втулки соединены с пуансона- ЗО мп через пружины.
Устройство для двухстороннего выдавливания центров на заготовках стержневого типа
Номер патента: 567559
. с кулачком 8, расположенным на распределительном валу 9.Загрузочное устройство выполнено в виде закрепленной на станине 1 кассеты 10 для загрузки заготовок 11, Две регулируемые боковые стенки 12 кассеты могут перемещаться в направлении движения рабочих элементов, На этих стенках 12 за, креплены оси 13, а на них две пары зажимных элементов 14 и 15 механизма 50 зажима, Зажимной элемент. выполненный в виде пары шарнирно соединенных между собой Осью. 13 планок, один конец которых выполнен в виде зажимных призм 16, а ссдругого конца соединенных пружиной 17. 55 При этом механизм зажима связан при помощи клина 18 с толкателем 19 механизма загрузки, На клине 18 имеется паз для регулирования расстояния между толкате лями 19, Клин жестко.
Способ получения отверстий в заготовках и одновременного образования борта
Номер патента: 721169
. приютадываютусилия, действующие в направлении усилий пробивки и вызывающие в материале стенок борта сжимающие напряжения. Для получения борта равномерной тол- -щины указанные усилия прикладывают после того, как высота формуемого борта достигнет примерно половины готового борта.На последней стадии процесса металл» полностью вытесняется из промежутка между торцом пуансона 3 и поверхностью неподвижного упора 2.При обратном ходепуансона производится»съем изделия с пуансона под действием усилий, вызывающие смещение напряжейия в стенках борта.Описываемый способ опробован на листовой латуни толщиной 2 мм. Получение иотбортовка отверстий проводились на свер» лильном станке при скорости вращения3000 об/мин и удельном давлении 2 — 5.
Устройство для образования центров в заготовках стержневого тина
Номер патента: 299302
. полостями, установленными в отверстиях обойм 1 и 2 с возможностью осевого перемещения посредством, например, пружин 7 и 8 и узла зажима заготовки 9 по боковой поверхности, содержащего смонтированный на торце центрирующей втулки б, расположенной в неподвижной обойме 2, корпус 10 с установочным винтом 11 и загрузочным окном 12 и две призмы 13 и 14, служащие для зажима заготовки посредством винтов 15 и 16 с упорами 17 и 18 и винта 19, подпружиненных относительно корпуса пружинами 20, 21 и 22, На боковой поверхности призм 13 и 14 выполнены скось.23 под углом, соответствующим углу конусности полостей центрирующих втулок 5 и 6.Через загру зочное окно одновременно или последовательно устанавливают заготовку и призму 14. Призмы 13 и 14.
Приспособление для сверления отверстий расположенных по контуру без перемычек
Номер патента: 327007
. 2сверла 7, имеет выборку 8 для захода сверла, выполненную таким образо.м, что 1 расстояние между осями, сверла и фиксатора,меньше диаметра сверла, что обеопечивает выоверливание5 опверстий без перемьгчек.Установка кольца 4 на корпусе 1 можетбыть осуществлена любым способом, напр,имер, с одной сторстны на;кэр,пусс иожет быть оурт, а с другой — гайка.10 Поворотом кольца 4 отноеительно корпусаобеспечивается прои ра 1 боте на радиально-,сверлильных станках компенсация разности,расстояний от оси поворота станка до оси фиксатора и,сверла и правильная, ориентация фиксатора,положения аверла относительно неподвижной обрабатываемой плиты.Наличие пружин 9 на колонках б,позволяетсверлить плиты,практически любой толщины.Работа приспособления.
Как просверлить болт (отверстие будет сквозное), под шплинт и не повредить резьбу
Как просверлить болт (отверстие будет сквозное), под шплинт и не повредить резьбу?
Надо пару болтов просверлить, как это сделать правильно.
Автор вопроса
Igorek140
Ответы:
1. Отверстие с торца металлического стержня ровно посередине и насквозь
Первая часть процесса – разрезать небольшой кусок металлического стержня и просверлить отверстие в центре. Перед тем, как просверлить его, убедитесь, что вы отметили центр. Этот небольшой стержень можно затем использовать в качестве направляющей для сверления идеально центрированных отверстий в боковине стержня того же диаметра.
Результат – полая короткая трубка (или это может быть болт со сквозным отверстием).
2. Идеальное отверстие на боковой части трубки или стержня
Полая трубка применяется для центрирования сверла на боковой части стержня.
Есть некоторые тонкости, которые можно посмотреть только на видео
Спасибо за просмотр! Большое спасибо автору видео «johnnyq90».
Если есть вертикальный сверлильный станок, болт можно сверлить без кернения. С нижней части болта на стержне есть отливка (углубление), она находится прямо по центру. Болт зажимается пассатижами и сверлится со стороны стержня. Периодически нужно приотпускать пассатижи, чтобы болт отцентровался.
Минус этого способа в том, что в той части, где вы держали пассатижи — резьба испортится. Поэтому метод не подойдет, если требуется резьба на всю длину болта.
Если болт на 10 мм, можно взять сверло не более 7 мм.
Способ 3: сверлильный станок и брусок
Как сохранить всю резьбу? Немного доработаем предыдущий метод.
Кладем брусок под вертикальный сверлильный станок и делаем отверстие, равное диаметру болта. То есть для болта 10 мм нужно сверло 10 мм. Вставляем болт в это отверстие, тем самым мы отцентровали его точно по сверлу. И начинаем сверлить, теперь уже с помощью сверла необходимого диаметра. Даже если болт начнет прокручиваться, ничего страшного, он себя отцентрует. Когда накернили болт, пассатижами берем болт за головку и продолжаем сверлить. Главное, чтобы брусок стоял на месте и не двигался.
На этом все. Если вы знаете еще какие-то способы, поделитесь своим опытом в комментариях. Также рекомендуем прочитать про старый лайфхак, как обрезать болт без болгарки и сохранить резьбу.
При закручивании или отворачивании болта можно легко сломать шляпку и сделать это не так сложно как кажется. Впоследствии некоторые мастера решаются на грубое извлечение болта, что ведет к повреждению всей резьбы.
Но, к сожалению немногие знают, что болт без шляпки можно извлечь более легким способом и без поломки резьбы, имея базовые инструменты для дома. В этой статье мы расскажем, как высверлить болт не повредив резьбу.
Как сделать шплинтовые крепления: обзор инструментов, материалов и методов
Вы хотите делать своим игрушкам двигающиеся лапки и головы? Или вам просто интересно, как устроены эти соединения?
Сегодня я немного расскажу вам о шплинтовых креплениях. Их можно использовать не только для мишек-тедди, но и для других игрушек, если вы хотите добиться подвижных конечностей. Я применяю шплинтовые крепления при создании своих вязаных теддиков 🙂
Начнём с инструментов, которыя я использую. Самый главный помощник — шплинтовёрт. Именно с его помощью заворачиваются усики шплинтов. Шплинтоверт поможет вам легко и безопасно закрутить шплинт до диска и обеспечить идеальную посадку (а также шплинтовёртом удобно раскручивать шплинт обратно, если вдруг вы ошиблись, практически не деформируя сам шплинт).
Шплинтовёрт похож на отвёртку. Но с расточенным носиком. Вот так выглядит его носик. В это отверстие помещается усик шплинта и аккуратно закручивается.

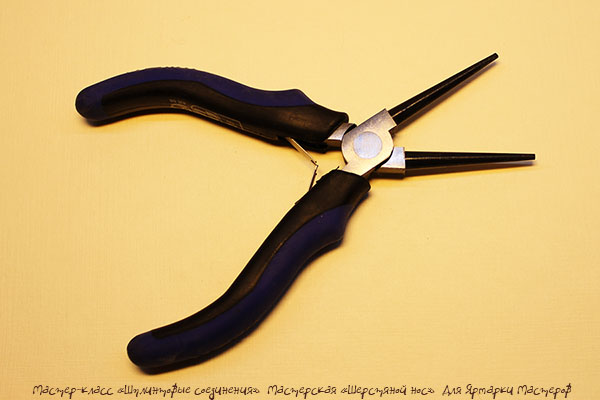

Если у вас нет специального шплинтовёрта — можно использовать круглогубцы. Их можно купить в любом магазине инструментов. Ими тоже удобно ровненько закручивать усики шплинта.

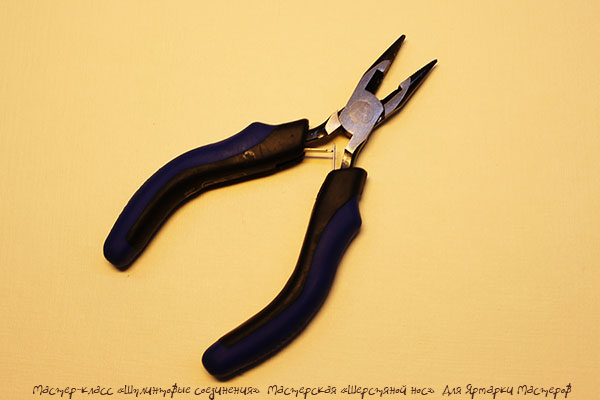

Ну и самый простой вариант — плоскогубцы. Только выбирайте маленькие, с тонкими носиками.
А вот и сами шплинты. Они бывают двух видов.
Первые на фотографии — О-образные, или петельчатые шплинты. У них округлая головка. Такие шплинты хороши для «качающихся» креплений (о них чуть позже).
Вторые — Т-образные шплинты. Для простых креплений эти шплинты на мой взгляд подходят лучше — за счёт «расплющенной» головки они занимают меньше пространства внутри лапки грушки, да и шансов выскочить из диска (в случае когда отверстие не очень маленькое, а шплинт маленького размера) меньше.
Шплинты также отличаются по размерам, их размер определяется по длине шплинта, например, «шплинт 25 мм» — длина шплинта равна 25 мм. Наиболее распространенные размеры шплинтов — 15 мм, 18 мм, 20 мм, 25 мм, 28 мм, 32 мм и 36 мм. Соответственно, чем больше длина шплинта, тем он толще в сечении. Это надо учитывать и сопоставлять размер шплинта с размерами вашей игрушки.
Шплинты можно купить в специализированых магазинах, торгующих материалами для мишек-тедди. Петельчатые шплинты можно купить и в магазинах крепежа, но делая такую покупку, внимательно следите за качеством шплинтов. Бывает, что они настолько толстые и негибкие, что для заворачивания их потребуются титанические усилия, что существенно затруднит вам работу по сборке игрушки.

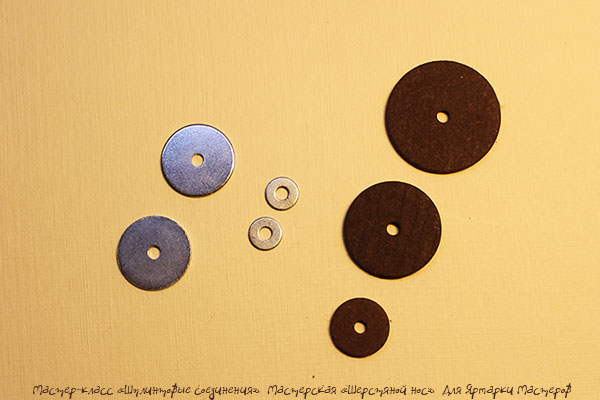

Кроме шплинтов вам потребуются диски и шайбы. На фото: слева — большие металлические шайбы, в центре — маленькие металлические шайбы, справа — диски.
Диски делаются из оргалита, плотного картона, иногда фанеры. Справа на фотографии диски разных размеров. Диски лучше купить в специализированных магазинах. Можно, конечно, делать их из подручных средств, но качество диска сильно влияет на качество и долговечность вашей игрушки и лучше, чтобы они были прочными (чтобы крепления прожили долго) и ровными (чтобы не рвать материал игрушки). Размер диска нужно внимательно подбирать под размеры конечностей игрушки. При креплении конечностей диск должен быть немного меньше, чем ширина лапки. Всегда прикладывайте диски к выкройке, прежде чем принять решение, какой размер использовать.
Кроме дисков понадобятся металлические шайбы. Они на фото в центре. Шайба нужна, чтобы закрученные усики шплинта упирались в неё, а не в диск. Это убережёт диск от истирания. Размер шайбы нужно подбирать под размер шплинта — он должен проходить во внутреннее отверстие шайбы, но не должен вываливаться из него (головка шплинта не должна быть меньше отверстия шайбы).
Бывают металлические шайбы большего диаметра. Я, например, использую шайбы диаметром 20 мм (на фото слева). Такие шайбы заменяют диски. То есть, в креплении используется не шплинт-шайба-диск, а шплинт-шайба. Я предпочитаю такой вариант для своих игрушек, так как металлические диски в отличие от картонных не размокают от воды и при необходимости игрушку с таким креплением можно постирать. Такие шайбы я покупаю в специализированных магазинах, они произведены в Германии (некоторые в Японии), отличаются качеством — ровные, без зазубрин и острых краёв, что очень важно для качества игрушек.
Теперь немного о том, как устроены крепления. Для головы игрушек (а иногда и для лапок) используется «качающееся» крепление. Оно делается на основе двух петельчатых шплинтов. Усики одного из шплинтов чуть раздвигаюся и и один из них продевается в головку второго шплинта. Шплинты крепко сцеплены, при этом соединение очень подвижное. На один из шплинтов надеваем диск, затем шайбу и заворачиваем усики шплинта. Эту конструкцию помещаем в голову игрушки в место крепления головы с шеей.
Снаружи остаётся второй шплинт и головка первого шплинта.
Дальше второй шплинт вставляем в тело игрушки (сверху в месте крепления головы). Внутри тела на шплинт надеваем диск и шайбу.

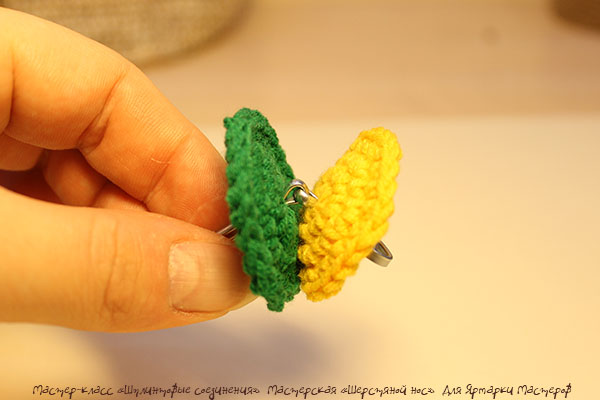

Вот такое подвижное соединение из двух петелек получилось.

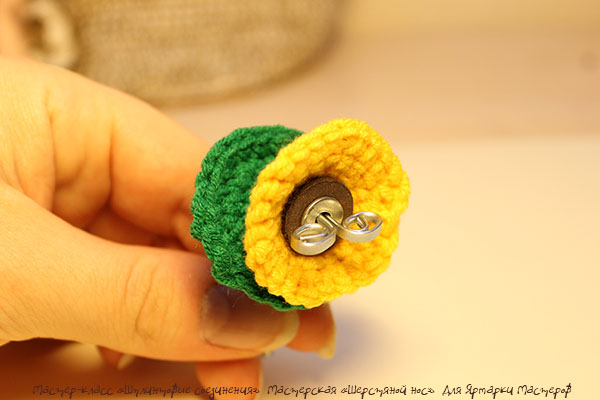

Вид изнутри со стороны головы:
Со стороны тела:
Усики второго шплинта тоже закручиваем и крепление готово. Чем крепче мы закрутим шплинты, тем менее подвижной будет голова. Если шплинты закрутить слабо — головка будет сильно наклоняться и качаться. Найдя оптимальный баланс, мы добьёмся того, что игрушка будет трогательно покачивать головой и наклоняя её принимать разные положения в зависимости от настроения 🙂

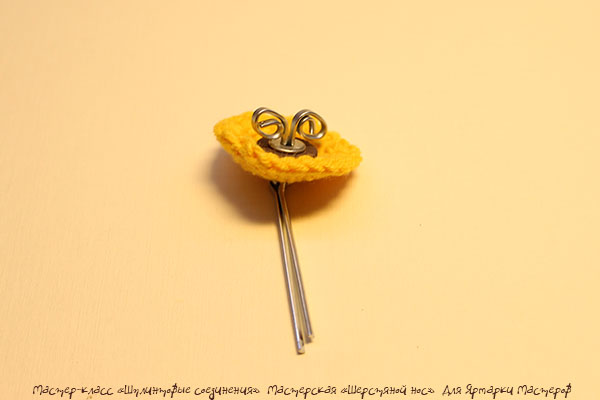

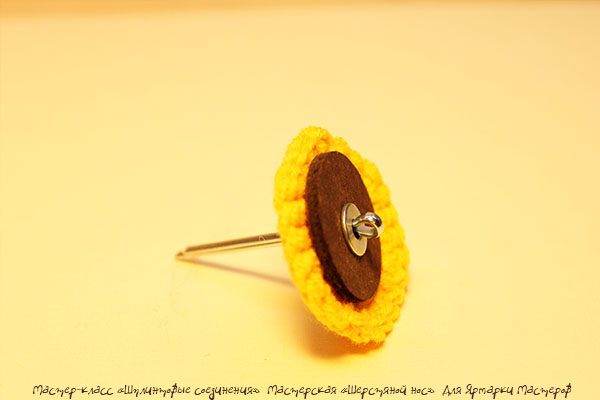

Теперь об обычном, не «качающемся» креплении. Берём шплинт (это может быть как петельчатый так и Т-образный шплинт), надеваем шайбу, потом диск. Вставляем эту конструкцию изнутри в голову или лапку, усики шплинта продеваем наружу в месте крепления. Если игрушка вязаная — старайтесь продеть шплинт в отверстие между столбиками (петлями), чтобы не повредить нитки в вязаном полотне. Если игрушка шитая — аккуратно проколите отверстие шилом.

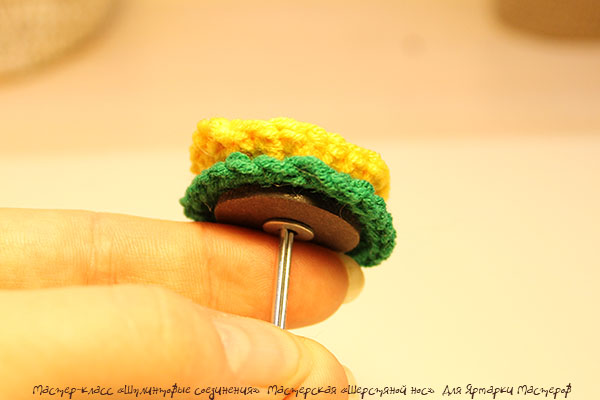

Дальше вводим концы шплинта в тело игрушки в намеченном месте крепления.

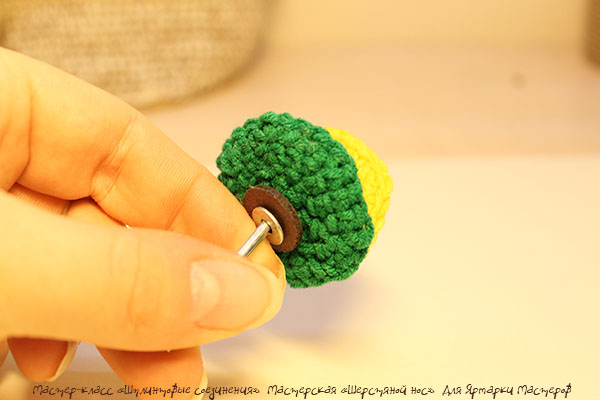

Внутри тела на шплинт надеваем диск и шайбу.

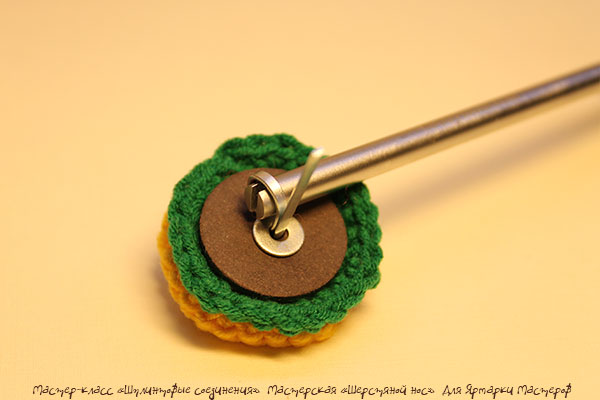

Закручиваем усики шплинта.

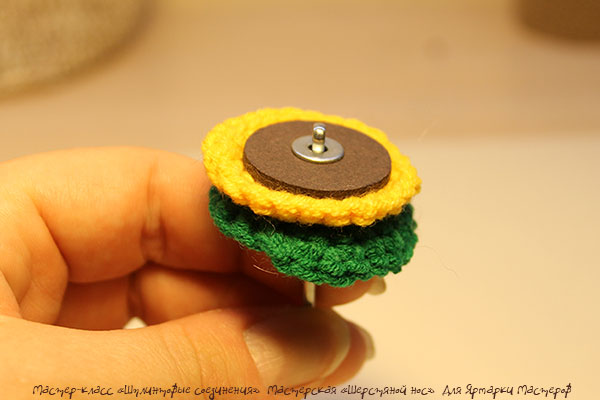

Вот такая конструкция получается. При таком креплении конечности плотно прилегают к телу, не качаются, но вращаются.

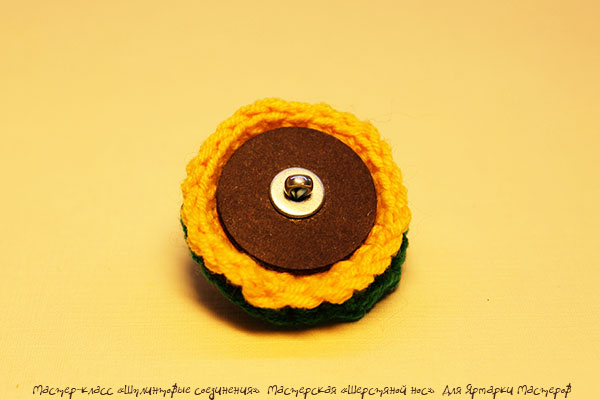

Вид изнутри конечности (головы):

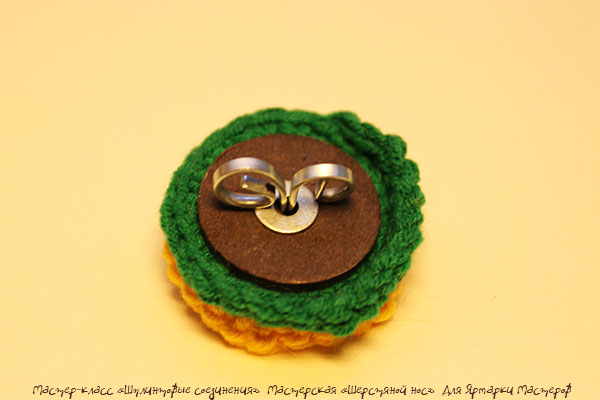

Вид изнутри туловища:
А теперь покажу, какие крепления я в последнее время использую для своих игрушек. Я не использую картонные (оргалитовые диски) и маленькие шайбы, а заменяю их большими шайбами диаметром 20 мм. Крепление долговечное, не размокает от воды. Крепим так же — на шплинт надеваем шайбу (в моём случае Т-шплинт), вставляем изнутри конечности (головы)
Дальше продеваем шплинт внутрь тела:

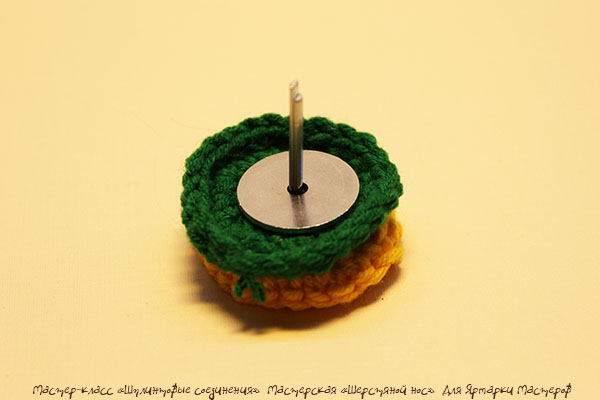

Внутри тела надеваем на шплинт вторую шайбу.
Ну и собственно, закручиваем усики шплинта, как обычно.
Если подытожить — для того чтобы сделать подвижное крепление игрушке вам понадобятся:
— 5 шплинтов, 10 оргалитовых (картонных, деревянных) дисков, 10 маленьких металлических шайб — в случае обычного крепления;
— 6 шплинтов (из них два — обязательно петельчатые), 10 оргалитовых (картонных, деревянных) дисков, 10 маленьких металлических шайб — в случае обычного крепления лап и качающегося крепления головы;
— 5 шплинтов,10 больших металлических шайб — в случае использования больших металлических шайб вместо дисков.
