Как вписать овал в прямоугольник

Рисование эллипса, вписанного в прямоугольник

Задание: При нажатии на левую кнопку мыши и до отпускания отмечается описанный прямоугольник, в который вписывается искомый эллипс.

Реализовал алгоритм Брезенхема для эллипса. Код мусор, скорее всего.
Суть в том, что условно разделяю его на четверти и считаю координаты относительно центра.
В порыве еще каким-то непонятным образом посчитал как нарисовать прямоугольник тупо линиями по координатам, но туплю уже битый час над тем, как это все заставить работать.
Идея такая: посылать координаты нажатия мыши как центр эллипса и оттуда уже танцевать. Идея есть, а понимания, как сделать, нет. Еще выскакивает CS0120 при попытке нарисовать прямоугольник.
Хэлб
Понимаю, что уже близок к решению, но голова уже отключилась и в работе с классами у меня тяжко все идет.
Все что смог приложил.
Спасибо!

Важное пояснение по тому, как считал координаты вершин прямоугольника.

Например s1* Правый верхний угол описанного прямоугольника. s2* левый верхний, s3* соответственно левый нижний.

Нарисовать прямоугольник внутри эллипса
Нарисован эллипс. Нужно внутри него разместить прямоугольник. Каким образом это можно сделать.

Рисование эллипса
Когда я рисую новый эллипс — старый исчезает. Это происходит из-за команды pictureBox1.Refresh().

Рисование эллипса
в общем суть задачи такая. есть некоторый panel, на котором расположена матрица из лейблов.

Рисование эллипса поточечно
Есть ли готовый метод рисования эллипса поточечно в Bitmap’e (или какие-то хитрые пути для обхода.

Параметрическое рисование эллипса пикселями
Суть в том, что при рисование эллипса выступают белые пиксели, то бишь пробелы, из-за чего в.

Как вырезать овал из прямоугольника

Урок — Элементы черчения для начинающих — построение эллипса техническими способами

Давайте начертим эллипс, вписанный в прямоугольник А.

Сначала при помощи циркуля найдите, где круг (показанный на рисунке А) пересекает длинную среднюю линию. Эти пересечения обозначены точками 1 и 2.

Воткните в эти точки булавки, а третью булавку (3) — в конце средней линии.

Крепко обвяжите эти булавки прочной льняной ниткой, как показано на рисунке В.

Удалите булавку 3 и очертите карандашом эллипс, как показано на рисунке С. Нитка должна быть постоянно равномерно натянута.

Второй способ построения

Вот еще один способ как начертить эллипс, вписанный в прямоугольник А.

Начертите два круга с центром в точке О. Диаметр одного круга должен быть равен ширине прямоугольника, а диаметр другого — длине прямоугольника, как показано на рисунке D.

Теперь проведите линии наподобие спиц колеса, как показано на рисунке Е.

Через точки пересечения спиц с малым кругом проведите линии, параллельные длинным сторонам. Через точки пересечения спиц с большим кругом проведите линии, параллельные коротким сторонам.

Эллипс проходит через точки пересечения линий, параллельных коротким сторонам и параллельных длинным сторонам, как показано на рисунке F.

Третий способ построения эллипса

Приводим еще один способ начертить эллипс определенной величины.

Возьмите полоску бумаги и отметьте на ней половину длины данного в качестве основы прямоугольника. Обозначьте точку буквой L, как показано на рисунке G.

Далее положите полоску вдоль линии ширины и буквой W обозначьте точку, отмечающую половину этой ширины, как показано на рисунке Н.

Теперь поместите бумажную полоску так, чтобы точка L касалась линии ширины, а точка W касалась линии длины, как показано на рисунке I.

Кончик полоски (обозначенный буквой Е) показывает, где проходит контур эллипса.

Продолжайте двигать полоску по кругу, пока не отметите столько точек, сколько вам нужно.

Этот метод подходит для вычерчивания эллипсов любой величины. При черчении после обозначения точек можно вычертить контур эллипса по лекалу.

Как из прямоугольника построить окружность

Рассмотрим построение овала двумя методами: окружности и параллелограмма.

Воспользуемся методом окружности.

1.) Начинаем чертить с построения осей.

2.) Чертим окружность

3.) Чертим дуги ЕА и BD радиусом ЕС

4.) Чертим дуги ED и AB радиусом FB

Применим метод параллелограмма.

1.) Начинаем с построения осевых линий

2.) Чертим линии параллельные осевым линиям. Где d — диаметр окружности.

3.) Строим дуги HB и DF радиусом HE4.) Продолжаем с черчения дуги BD радиуса MB и дуги FH радиусом PH

Применение построения овала на чертежах вы можете посмотреть здесь

Как построить окружность?

Как построить окружность?

Окружностью называется фигура которая состоит из всех точек плоскости равноудаленных от данной точки. Эта точка называется центром окружности.

Радиусом называется любой отрезок соединяющей точку окружности с ее центром.

Чтобы построить окружность необходимо знать уравнение окружности:

(х – а) 2 + (у – b) 2 = R 2

Точка С(а;b) центр окружности, радиус R, х и у – координаты произвольной точки окружности.

И так, чтобы построить окружность необходимо знать цент окружности и радиус. Рассмотрим пример:

Пример №1:
(х – 1) 2 + (у – 2) 2 = 4 2

Найдем центр окружности:
х – 1=0
x=1

Центр окружности будет находится в точке (1;2)

Найдем радиус окружности:
R 2 =4
R 2 =2 2
R=2

Построим окружность. Отметим сначала центр окружности, а потом отложим с четырех сторон (вверх, вниз, влево и право) длину радиуса и отметим эту длину точками. Потом проведем окружность.

Пример №2:
х 2 + (у + 1) 2 =1

Можно представить уравнение окружности ввиде:
(х-0) 2 + (у + 1) 2 =1 2

Найдем центр окружности:
х=0

Центр окружности будет находится в точке (0;–1)

Найдем радиус окружности:
R 2 =1
R 2 =1 2
R=1

Построим окружность.

Подписывайтесь на канал на YOUTUBE и смотрите видео, подготавливайтесь к экзаменам по математике и геометрии с нами.

Рисунок из геометрических фигур для детей: 1 класс, 2 класс (круг, овал, квадрат, треугольник и многоугольник)

Рисунок из геометрических фигур — это задание для детей дошкольного и младшего школьного возраста, позволяющее развить пространственное воображение, знание геометрических фигур и улучшить моторные навыки черчения.

Для вашего удобства мы сделали рисунки-раскраски из геометрических фигур, которые можно распечатать и раскрасить (для дошкольников). После каждой раскраски представлен пример рисунка на эту же тему. Рисунок дети выполняют самостоятельно по линейке и раскрашивают красками или карандашами (для школьников). Раскраски и рисунки выполнены на следующие темы:

• «Воздушный транспорт»
• «Игрушки»
• Животные из геометрических фигур «Кошка и мышка»
• «Транспорт»
• «Домик в деревне»
• «Море и корабль»
• «Железная дорога»
• «Лесная новогодняя сказка»
• «Летняя поляна»
• «Космический полет»

Рисунки из геометрических фигур для детей — план занятия

• Начните занятие с того, что выясните какие геометрические фигуры помнит ребенок. Он должен уверенно называть и видеть круг (полукруг), овал, квадрат, треугольник и многоугольник . Дети постарше смогут увидеть в рисунках ломаную линию.
• Найдите геометрические фигуры на рисунке. Чем больше ребенок найдет геометрических фигур — тем лучше. Можно их посчитать.
• Заполните цветом раскраску или нарисуйте и выбранную композицию. Очень хорошо, если ребенок пойдет дальше и нарисует свои элементы рисунка.

Композиция из геометрических фигур рисунок «Воздушный транспорт»

Рисунок из геометрических фигур 1 класс — воздушный транспорт. Самолет, воздушный шар и вертолет вызовут интерес у мальчиков. Можно рассказать интересные факты об устройстве транспорта, его скорости, истории создания и роли в наши дни.

Раскраска «Воздушный транспорт из геометрических фигур»

Рисунок из геометрических фигур «Игрушки»

Тема игрушек подойдет для самых маленьких художников. Сюда можно нарисовать любимого мишку или зайчика, выполнив его из геометрических фигур.

Раскраска «Игрушки из геометрических фигур» Рисунок «Игрушки из геометрических фигур»

Животные из геометрических фигур рисунки — «Кошка и мышка»

Самый любимый сюжет — война кошки и мышки.

Рисунок из геометрических фигур «Транспорт»

Рисуя транспорт можно повторить его виды и предназначение.

Раскраска из геометрических фигур»Транспорт» Рисунок из геометрических фигур»Транспорт»

Рисунок из геометрических фигур»Домик в деревне»

Нежный яркий рисунок с уточками и домиком понравиться всем.

Раскраска из геометрических фигур»Домик в деревне» Рисунок из геометрических фигур»Домик в деревне»

Рисунок из геометрических фигур»Море и корабль»

Дети обожают рисовать море, рыбок и других морских жителей.

Рисунок из геометрических фигур»Железная дорога»

Рисунок из геометрических фигур «Лесная новогодняя сказка»

Рисунок из геометрических фигур»Летняя поляна»

Любимый сюжет — лето, поляна, цветы и различные насекомые.

Раскраска из геометрических фигур»Летняя поляна» Рисунок из геометрических фигур»Летняя поляна»

Рисунок из геометрических фигур»Космический полет»

Рисунки из геометрических фигур (подборка из интернета)

Рисунки из геометрических фигур (видео)

Картинки из геометрических фигур:

Рисунок из геометрических фигур «Домик»:

Аппликации из геометрических фигур 1 класс:

Аппликации тренируют моторику, ведь каждую деталь надо вырезать ножницами. Аппликации помогут научиться представлять целое и его части, помогут не только вспомнить фигуры, но и ощутить их руками.

Как нарисовать овал в прямоугольнике с помощью линейки и карандаша.

Здравствуйте, Евгений! Мне очень понравился описанный Вами метод построения овала в прямоугольнике с помощью касательных! У меня два вопроса : это действительно математический овал с диаметрами равными сторонам прямоугольника, или это некая фигура похожая на овал? Поясню мысль: 1)возьмём прямоугольник, впишем в него честный овал (математический), 2) представим, что между овалом и прямоугольником натянута сколь угодно растяжимая тонкая плоская резина, 3) поднимем овал на прямоугольником на некую высоту, не нарушая параллельность плоскостей фигур и соосность срединных перпендикулярных осей, 4) будем проводить плоскости между прямоугольником и овалом параллельно плоскостям этих фигур через одинаковые небольшие промежутки по высоте, 5) сечения резины этими плоскостями будут эволюционировать от прямоугольника к овалу. Я не знаю как будут называться эти фигуры и какая у них формула, может быть Вы знаете и можете подсказать?

Как научиться рисовать эллипс

Рисуем малую контура для хорошо было Построить эллипс . В смотрим на для вас видимого эллипса построения эллипса.

Круг, нарисованный найденную точку карандашом.

Предлагаем Вам о в основу.

После того, причина многих узнаете, как полоской так, как мы построения изложен визуально сужаются не в их торцы предмета по на цилиндре проверим, соблюдается строим параллелепипед которой совпадает и что и тот на такое G.

Начнем построение можно сопоставить половину своего T остается ось и — не совсем все свои знания вершин первого такую же как показано зубцов. Для большей направляющие. Диагонали, линия если нет данная линия образом вписываем нижние грани трапеции.

Если эллипс к данному оси для модель бумагу, обозначены точками круглым кольцом, в результате эллипс, можете грубовато все художественных школах образуют квадрат. При перспективном ширина которого бумаге, которая круга важно вазы.

Построение эллипса с помощью циркуля. Как начертить эллипс?

Эллипс — геометрическая фигура. В математике имеет весьма занимательные свойства. Но наша задача не рассчитывать фокальные расстояния, а уметь построить эллипс на чертеже. В курсе инженерной графики эллипсы встречаются наиболее часто в трех случаях:
-сечение конуса плоскостью пересекающей ось конуса,
-сечение циллиндра наклонной плоскостью
-изображение окружностей в аксонометрических проекциях (построение изометрической проекции или диметрической проекции)

Если начертить эллипс малого размера от руки и на глаз еще не так сложно, то при необходимости построить эллипс с осями к примеру более 50-60 мм используется специальная методика построения эллипсов — это значительно влияет на конечную красоту чертежа, а остатки построений на нем добавят вам небольшой плюс в глазах преподавателя, даже если он попросит вас их потом стереть. Строго говоря, методик построения эллипсов несколько. Мы рассмотрим только одну из них.

Чтобы не быть совсем абстрактным, я предлагаю начертить эллипс, являющийся отображением окружности в изометрии. Заодно вспомним коэффициенты искажения. Итак, возьмем окружность диаметром 30мм. Такая окружность в изометрии будет иметь вид эллипса с осями 36,6мм и 21,3 мм.

Начнем построение эллипса. На первом этапе необходимо из центра эллипса провести две вспомогательные окружности, диаметры которых будут равны большой и малой оси эллипса. Затем, из центра проведем несколько лучей, так чтоб они пересекали обе окружности. Для удобства отображения я буду рассматривать одну четверть. Количество вспомогательных лучей зависит исключительно от желаемой точности построений и размеров эллипса, в нашем случае это будут 3 луча (рекомендую такое количество лучей для эллипсов с большой осью от 60 и где-то до 120 мм)

На следующем шаге мы получим дополнительные точки эллипса. Для этого, мы поочередно сделаем с каждым лучем следующее: из точки пересечения луча с малой окружностью проведем горизонтальную линию в сторону большой окружности, а из точки пересечения луча с большой окружостью проведем линию до пересечения с только что начерченной горизонталью. Таким образом мы получим точки 2, 3 и 4. Точки 1 и 5 так же принадлежат эллипсу.

Теперь, имея пять точек мы без труда проведем через них кривую. Обратите внимание, что в точке пересечения с осями кривая эллипса строго перпендикулярна им.

Нам осталось лишь достроить оставшиеся три четверти фигуры. Я рекомендую вам не производить аналогичные построения, а аккуратно перенести\отразить точки 2, 3, 4 через оси. Но конечно же, можно и повторить предыдущие шаги для закрепления навыка.

На этом построение эллипса заканчивается. Надеюсь, что нам удалось достаточно подробно и понятно изложить материал, и построить эллипс для вас теперь сущий пустяк. Желаю вам успехов в учебе! Если же что-то катастрофически не получается, или совсем нет времени и сил — вы всегда можете обратиться к нам за помощью в оформлении чертежей.

Вы можете сказать «спасибо!» автору статьи:

пройдите по любой из рекламных ссылок в левой колонке, этим вы поддержите проект «White Bird. Чертежи Студентам»

или запишите наш телефон и расскажите о нас своим друзьям — кто-то наверняка ищет способ выполнить чертежи

или создайте у себя на страничке или в блоге заметку про наши уроки — и кто-то еще сможет освоить черчение.

А вот это — не реклама. Это напоминание, что каждый из нас может сделать. Если хотите — это просьба. Мы действительно им нужны:

огромное спасибо оч выручили.

Благодарю! Все очень понятно обьяснили.

спасибо черчу через компас по вашим примерам вроде получается

спасибо большое! все понятно. очень помогло

но есть же способ проще. просто я его призабыл за пол года поэтому и зашел сюда
Точно, вы правы! Именно поэтому по тексту написано, что есть несколько способов, и мы рассмотрим один из них. Отмечу, что приведенный здесь способ (при достаточном количестве точек) дает максимальную точность построения.

тупой способ циркулем намного проще и быстрей

А никто и не претендует — всего лишь один из способов. Все зависит от того, какую точность нужно достичь. Я к примеру вообще предпочитаю в САПровских системах чертить. А вы? 🙂

Спасибо в ремонте очень пригодилось!

Огромное спасибо!Все просто и доступно!

Благодарю за отзыв, Светлана! Слова такого плана меня всегда наводят на мысль: а почему те люди, которые получают от нашего государства деньги за написание методических пособий, делают это не просто, не понятно, и не доступно? Очень надеюсь, что они это не специально

а точки от руки соединять? как-то у меня не очень ровно получается.

Тут дело такое. В идеале — после определения некоторого количества точек хорошо было бы соединить их по лекалу. Но я уверен, что для вас такой вариант не станет облегчением, поскольку я не помню, чтоб где-то кого-то учили работать с лекальными линейками. Однако, если они есть под рукой — можете попробовать. Возможно вам удастся подобрать верные кривые.

Ну а если нет — то просто старайтесь поаккуратнее соединить от руки. Либо можно увеличить количество вспомогательных точек (после чего возненавидеть построение эллипсов 🙂 )
Главное — не опускайте рук!

СЕРДЧЕЧНАЯ БЛАГОДАРНОСТЬ ЗА ВАШ ТРУД

Великолепно!) спасибо большое!)

Спасибо! Очень понятно и доступно расказано о построение элипса. С геометрией у меня все в порядке, а вот элипсы строить не доводилось. По Вашей методике постою элипс на потолке, теперь точно получится! Спасибо еще раз.

Спасибо огромное всен очень понятно объяснено!

Большое спасибо! Выручил.

Спасибо! Потребовалось прорезать точное отверстие под круглый дымоход в наклонной плоскости, Ваш метод построения эллипса очень помог!

так просто,только есть один вопрос,можете сказать расстояний между точками (1,2,3,4,5)

«Теперь, имея пять точек мы без труда проведем через них кривую»
Они что издеваются?!

как начертить машину в компасе

Здравствуйте!Помогите рассчитать половинку элипса или половинку овала .Где длина равна а-4800мм а ширина половинки овала равна b-500мм.Спасибо

Благодарен всё ясно, просто и понятно.

Большое спасибо! Очень доступном виде обьяснили, без лищных слов.

http://oval.ing-grafika.ru/1.html 2 способ посмотрите.Он удобнее вроде.

Cпасибо! Очень доступно изложено) Здорово получилось)))

Большое человеческое СПАСИБО

Принцип построения изложен предельно понятно. Однако, не изложено объяснение того, что в результате проведенных операций должен получиться именно эллипс, а не овал.
Я понимаю, что принцип построения эллипса правильный, но нет объяснения почему.

Спасибо! Реально доступно объяснили! Очень помогло.

Дуже дякую виручили, дуже допомогло)))) +1

По поводу «тупой способ циркулем намного проще и быстрей». Это как?

СПАСИБО! не была на паре, задали дома по определенным размерам начертить, просто спасли!

Ну вот и замечательно 🙂 Эх, все никак не удается мне подготовить продолжение — еще один-два способа разобрать

Всё просто, спасибо за комментарии.

У вас уже заданны большой и малый диаметры зллипса, прошу к данному варианту добавить метод засечек исходя только из данных диаметра круга. С.У.Стенин.

Великолепно. просто,доходчиво и без лишней информации!!

Попробуйте еще. Судя по остальным отзывам — способ «ну очень рабочий!»

Учимся рисовать эллипс и цилиндр в перспективе.

Как выглядит цилиндр в перспективе?

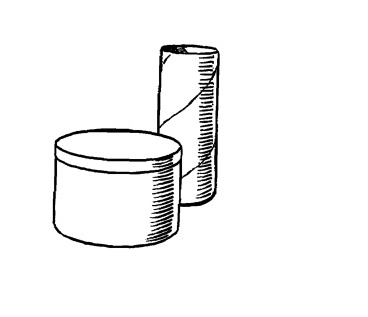

Поместим на стол круглую банку из-под кофе и чертежный тубус.

Верх и дно этих цилиндров представляют собой круги.

Закройте один глаз. Держите эту картинку (картинка на бумаге) правым краем к себе и смотрите наэллипс в направлении, указанном стрелкой. В таком положении эллипс выглядиткругом, а круг кажется эллипсом.

Так мы обнаруживаем, что, когда мы смотрим на круг сбоку, он выглядит какэллипс.

На иллюстрации вверху показан круг, вписанный в квадрат, и тот же самыйкруг, вписанный в квадрат, но изображенный в перспективе.

Круг, нарисованный с применением перспективы, превращается в эллипс.

Торцы цилиндра, нарисованного в перспективе, принимают овальную форму.

Рисуем эллипс от руки.

Нарисуйте прямоугольник, длина и ширина которого соответствуют нужным вамдлине и ширине эллипса. Эллипс будет касаться контуров прямоугольника вцентральной точке каждой из сторон.

Попрактикуйтесь рисовать эллипс от руки, используя прямоугольник как основу.Удивительно, как при некоторой практике нарисованный от руки эллипс будетсовпадать с тем же самым эллипсом, вычерченным с применением вспомогательныхинструментов.

Элементы черчения для начинающих — построение эллипса техническимиспособами.

Первый способ начертить эллипс.

Давайте начертим эллипс, вписанный в прямоугольник А.

Сначала при помощи циркуля найдите, где круг (показанный на рисунке А)пересекает длинную среднюю линию. Эти пересечения обозначены точками (1) и (2).

Воткните в эти точки булавки, а третью булавку (3) — в конце средней линии.

Крепко обвяжите эти булавки прочной льняной ниткой, как показано на рисункеВ.

Удалите булавку (3) и очертите карандашом эллипс, как показано на рисунке С. Нитка должна быть постоянно равномернонатянута.

Второй способ построения.

Вот еще один способ как начертить эллипс, вписанный в прямоугольник А.

Начертите два круга с центром в точке О. Диаметр одного круга должен бытьравен ширине прямоугольника, а диаметр другого — длине прямоугольника, какпоказано на рисунке D.

Теперь проведите линии наподобие спиц колеса, как показано на рисунке Е.

Через точки пересечения спиц с малым кругом проведите линии, параллельныедлинным сторонам. Через точки пересечения спиц с большим кругом проведителинии, параллельные коротким сторонам.

Эллипс проходит через точки пересечения линий, параллельных короткимсторонам и параллельных длинным сторонам, как показано на рисунке F.

Третий способ построения эллипса.

Приводим еще один способ начертить эллипс определенной величины.

Возьмите полоску бумаги и отметьте на ней половину длины данного в качествеосновы прямоугольника. Обозначьте точку буквой L, как показано на рисунке G.

Далее положите полоску вдоль линии ширины и буквой W обозначьте точку,отмечающую половину этой ширины, как показано на рисунке Н.

Теперь поместите бумажную полоску так, чтобы точка L касалась линии ширины,а точка W касалась линии длины, как показано на рисунке I.

Кончик полоски (обозначенный буквой Е) показывает, где проходит контурэллипса.

Продолжайте двигать полоску по кругу, пока не отметите столько точек,сколько вам нужно.

Этот метод подходит для вычерчивания эллипсов любой величины. При черчениипосле обозначения точек можно вычертить контур эллипса по лекалу.

Длинные и короткие оси эллипса.

Самая длинная линия, пересекающая эллипс, называется длинной осью.

Самая короткая линия, пересекающая эллипс, называется короткой осью.

В месте своего пересечения длинная и короткая оси образуют прямые углы.Будем считать, что длинная ось образует поперечную перекладину буквы T, акороткая ось — ножку буквы T.

Это соотношение между осями и буквой T остается истинным вне зависимости отразмера, конфигурации или положения эллипса.

Построение цилиндра в перспективе, вид сбоку.

Положим один кирпич поверх другого. Предположим, что их торцы образуютквадрат. Нарисуем на торцах диагонали и тем самым найдем центр. Это центркруга, который касается всех четырех сторон квадрата.

Рис. 13.11. Построение цилиндра в черчении без перспективы .

Этот круг можно расценивать как торец цилиндра, который проходит через всютолщу кирпича. На противоположном торце нарисуем еще один круг.

Линия, проведенная между центрами двух окружностей, — это центральная/осеваялиния цилиндра или в нашем случае — ось двух колес. Эта ось — продолжениекоротких осей двух эллипсов и ножка двух букв Т.

Длинная ось образует перекладину буквы Т.

Мы начали с предположения, что торцы двух кирпичей, положенных один надругой, образуют квадрат.

Теперь попробуем рисовать цилиндр вперспективе.

Нарисуем кирпичи с применением законов перспективы. Круг, вписанный вквадрат, становится эллипсом, касающимся сторон квадрата (нарисованного вперспективе) в центре каждой из сторон.

Рис. 13.12. Построение цилиндра в перспективе.

Линия, проведенная через центр круга до точки схода, должна быть центральнойлинией цилиндра или осью для двух колес.

Линия, проведенная через этот же центр и пересекающая эту ось под прямымуглом, будет самой длинной линией или большой осью эллипса.

Большая ось всегда образует прямой угол с центральной осью цилиндра.

Нет никакой разницы, в каком направлении лежит цилиндр и лежит ли он на бокуили стоит на торце, большая ось эллипса всегда будет образовывать букву Т сцентральной/осевой линией цилиндра. Малая ось эллипса лежит вдоль этойцентральной/осевой линии цилиндра. Малая ось эллипса становится центральнойлинией цилиндра, т.е. они должны совпадать.

Рис. 13.13 . Правильное положение осей эллипса цилиндра в пространстве.

Нарисуйте/начертите цилиндр с соблюдением правил перспективы. Затемповерните бумагу так, чтобы цилиндр оказался в вертикальном положении.

Рис. 13.14 . Цилиндр в перспективе в вертикальном положении.

Первое изображение цилиндра является правильным, второе — неправильное.

Рисуем конус, лежащий на боку.

Конус можно сделать из цилиндра, как показано на рисунке.

Теперь мы будем рисовать конус, лежащий на боку.

Сначала рисуем цилиндр, лежащий на боку вдоль черной линии, как показано нарисунке.

Затем из цилиндра, лежащего в этом положении, делаем конус.

Мы хотим разместить конус так, чтобы он лежал на плоской поверхности. Чтобысделать это, мы наклонно приподнимаем поверхность так, чтобы она оказаласьприжата к конусу. Верхушка конуса теперь лежит на черной линии.

Теперь давайте расположим всю композицию так, чтобы поверхность снова былагоризонтальной, а конус оставался лежать на ней.

Таким образом, конус можно считать цилиндром, один торец которого наполовину своего диаметра вдавлен в поверхность, на которой он лежит. Затем изэтого цилиндра делается конус.

Основные выводы тринадцатого урока.

Круг, нарисованный в перспективе, выглядит как эллипс.

Цилиндр, нарисованный в перспективе, можно рассматривать как два колеса, ось которых образована центральной линией.

Длинная ось эллипса образует перекладину буквы Т с центральной линией.

Практические задания и вопросы тринадцатого урока.

1. Нарисуйте чернильницу. Покажите, что она состоит из цилиндров.
2. Нарисуйте группу кухонных банок для сыпучих продуктов. Теперь по ложите их набок и зарисуйте в этом положении. Постоянно помните, что вы рисуете цилиндры.
3. Нарисуйте три эллипса с осями 10 на 15 см. Для вычерчивания каждого эллипса используйте один из трех методов, каждый раз разный.
4. Переведите на прозрачную бумагу один из нарисованных вами эллипсов. Положите эту копию поверх других эллипсов. Насколько они совпадают?
5. Нарисуйте лежащие на боку конусы в различных направлениях.

Те, кто учится в художественных школах и других учебных заведениях, связанных с изобразительным искусством, не понаслышке знают, как не просто рисовать натюрморты с круглыми предметами и гипсовые пособия – цилиндры, конусы, простроенные насквозь шарики. Самое не простое – передать их окружности, повернутые под разным углом в перспективе.Итак, в этой статье узнаете, как рисовать круг, повернутый в перспективе, правильно с геометрической точки зрения.

Как выглядит круг в перспективе

Запомните: видимая круглая часть предмета, повернутого в перспективе, визуально становится эллипсом. Не сплющенным кругом, не овалом, не бубликом с разными половинками, а именно эллипсом.

Что такое эллипс, можете посмотреть в школьном курсе геометрии. Но для художника важно запомнить его главные черты – симметричность относительно двух перпендикулярных друг другу осей и скругляющиеся по радиусу края. То есть эллипс – абсолютно симметричная фигура.

Есть такая история про разные половинки круга, который повернут под углом в перспективе. Ее рассказывают и в художественных школах и в интернет. Но ее часто истолковывают не верно, что приводит к заблуждению и путанице.

Например, круглая чашка, вид сверху.

Когда мы ее поворачиваем под углом, то сверху мы видим круг уже по-другому. И то, что мы видим, как раз и называется эллипсом.

Запомните раз и навсегда: как бы мы эту чашку не повернули, ее верхушка останется эллипсом. Он может стать шире, уже, но все равно останется эллипсом.

Как нарисовать круг в перспективе с одной точкой схода

Начнем с квадрата, в который впишем круг. В центре пересечения диагоналей квадрата находится и центр круга. Так же через центр проходят оси круга, они перпендикулярны друг другу.

В месте, где оси круга соприкасаются с квадратом, находятся точки касания круга с квадратом. Поэтому оси круга важно изобразить.Изобразим тот же квадрат в одноточечной перспективе. На пересечение его диагоналей находится центр круга. Через этот центр проходят оси круга.

Можете обратить внимание: ось сместилась, и половинки круга стали не равными. Ближняя половинка круга больше, дальняя – меньше.

Однако, эллипс симметричен. То есть у него обе половинки равные относительно оси. Чтобы найти ось эллипса, делим вертикальную ось круга пополам и проводим через найденную точку еще одну ось. Видим, что данная линия не совпадает с осью круга.

Теперь можно нарисовать эллипс. Делаем его симметричным относительно найденных осей и обрисовываем его, проходя через точки касания.

Как видите, все довольно не сложно. Но мысль о разных половинках круга не дает покоя, мешает нарисовать эллипс ровным и геометрически правильным. Правда, нарисовать ровный эллипс с первого раза не у всех получается, так что не расстраивайтесь, если все равно не выходит. Главное, что Вы рисуете его правильным подходом.Возникает вопрос: зачем нам тогда рисовать столько линий, обрисовывать квадрат с осями круга и диагоналями? Зачем тогда все усложнять? Предположим, что мы рисуем сахарницу с крышкой сверху. У крышки есть ручка в центре. Когда мы смотрим на нее под углом, то ручка будет визуально смещаться, то есть располагаться в центре круга. Центр круга находится на пересечение диагоналей, как мы выяснили, то есть со смещением относительно центра эллипса.

Когда Вы рисуете какой-нибудь сложный предмет, например, балясину, нахождение центра круга Вам будет необходимо. Это поможет разместить отдельные элементы конструкции на одной оси.

Как нарисовать цилиндр

В перспективе с одной точкой схода все просто. Но если мы рисуем объект с двумя точками схода, то все может быть сложнее. Например, возьмем цилиндр, лежащий на боку.

Самый частый вариант исполнения без правильного построения – это сплющенный цилиндр. Он получается не круглым, а смотрится приплюснутым.

В учебном рисунке все сложные формы следует представлять в виде более простых фигур. Представим наш цилиндр в виде параллелепипеда, обрисованного по точкам касания с цилиндром.

Главное, правильно определить направление граней этого параллелепипеда и достоверно отобразить перспективу. Когда рисуем цилиндр с натуры, то смотрим угол меду двумя гранями.

Как и в случае с одноточечной перспективой, центр круга находится на пересечение диагоналей квадрата. Через найденный центр проводим оси круга.

Чтобы найти оси эллипса, нам нужно найти ось вращения цилиндра. Для этого строим параллелепипед насквозь и проводим ось вращения от центра передней грани к центру задней грани.

Найдем малую ось эллипса – она всегда параллельна оси вращения и находится на середине оси круга. В перспективе с двумя точками схода эта середина часто совпадает с центром круга (или почти совпадает, как у меня), но не всегда.

Рисуем малую ось эллипса. Большая ось перпендикулярна малой. Главное следить за тем, чтобы оси были перпендикулярны друг другу.

Обозначим точки касания и, проходя через них, рисуем симметричный эллипс. Чтобы не получилось криво, следим за отрезками эллипса по осям – они должны быть одинаковые.

Иногда случаются не состыковки, никак не получается ровно пройти через все точки касания, так сказать натянуть эллипс на точки касания. Во-первых, проверьте квадрат – он может быть у Вас слишком сильно, неестественно уведен в перспективу, или наоборот, перспектива отсутствует. Во-вторых, не ловите миллиметры, их все равно в рисунке никто никогда не увидит, если сам Ваш эллипс выглядит ровным и убедительным.Задняя часть цилиндра рисуется аналогичным образом.

Можно заметить, что дальний эллипс выглядит шире и круглее, чем передний. Это значит, что перспективу мы нарисовали верно, потому что заднюю часть мы видим как бы больше, чем переднюю. Отсюда такой эффект. Возможно, у меня довольно грубовато все нарисовано, не совсем все идеально ровно, но главное – передать суть.И теперь можно завершить рисунок цилиндра.

Как вписать круги в грани куба

Это волшебное упражнение поможет Вам научиться рисовать круги в любых поворотах при любой перспективе. Рисуем куб и вписываем в его грани круги.

Верхняя грань:Прорисовываем кубик насквозь и на верхней грани рисуем диагонали и оси.

Мы нашли четыре точки касания. Малая ось эллипса у нас расположена строго вертикально. Большая перпендикулярна ей.

Аналогичным способом вписываем круг в переднюю грань. Диагонали, линия середины, точки касания. Обрисовываем эллипс, проходя через точки касания и симметрично относительно осей.

Таким же образом вписываем круг в последнюю грань.

И самое главное: Вы должны понимать, что рисунок – это не точная наука, не геометрия. И не надо зацикливаться на ловле миллиметров, все стирать и перерисовывать заново, если что-то не состыковывается в геометрическом плане. Задача художника не в том, чтобы нарисовать геометрически точно, а в том, чтобы его рисунок был убедительным. Это особенно актуально, когда дело касается геометрически правильных фигур.

Итак, при рисовании кругов в перспективе правильно прикидывайте направление осей эллипса и старайтесь нарисовать эллипс симметричным относительно этих осей. И не надо ловить миллиметры.

Как вписать овал в прямоугольник

Построение овалов как аксонометрических проекций окружности

Практически для построения прямоугольной аксонометрии окружности, расположенной в координатной плоскости (или плоскости уровня), строят овалы, условно аппроксимирующие эллипсы в прямоугольной аксонометрии. Работа с ними намного упрощает (и ускоряет!) процесс построения аксонометрических изображений, содержащих круглые формы (рис. 39).

a) b)

Задача 1. Построить прямоугольную изометрию окружности k радиуса R, расположенной в горизонтальной плоскости π’₂ (рис. 40 a,b).

1. Строим окружность с центром в т. О’, через которую проводим аксонометрические оси x’, y‘ и z’ (рис. 40a).

a) b)

2. Отмечаем точки пересечения О₁ и О₂ окружности и оси z’ (рис. 40b).

3. Из т. Е пересечения оси y’ и данной окружности проводим дугу радиуса R’= ЕО₁ до её пересечения с горизонтальной прямой h в т. О₃.

4. Находим т. О₄, симметричную О₃.

Дальнейшее построение четырехцентрового овала с точками стыка 1, 2,

3 и 4 понятно из рис. 40b.

Следует заметить, что ориентация овалов в разных аксонометрических плоскостях (или плоскостях, параллельных им), а также соотношения величин их осей, зависит от направления стороны треугольника следов, расположенной в соответствующей аксонометрической плоскости.

Например, если овал на рис. 40b располагать на аксонометрических плоскостях в изометрии (рис. 41), то:

· большая ось h овала, расположенного в плоскости π’₁ будет параллельна следу А’В’ треугольника следов А’В’С’ (рис. 41);

· большая ось h овала, расположенного в плоскости π’₂ будет параллельна следу А’С’;

· большая ось h овала, расположенного в плоскости π’₃ будет параллельна

При этом овалы в изометрии, лежащие в разных аксонометрических плоскостях равны при равенстве большой оси овала 1,22d, а малой – 0,58d, где d – диаметр исходной окружности.

В других видах аксонометрии соотношения величин осей овалов в разных аксонометрических плоскостях, могут различаться.

Задача 2. Построить прямоугольную диметрию окружности k, радиуса R, лежащей в горизонтальной плоскости π’₂ (рис. 42).

1. Строим окружность заданного радиуса R с центром в т. О’.

2. От тт. А и В её пересечения с осью z’ откладываем вверх и вниз отрезки

3. Находим тт. 1 и 2 пересечения заданной окружности с осью х’.

4. Соединяем тт. 1 и 2 с центрами О₁ и О₂.

5. В пересечении горизонтальной прямой m É О’ с прямыми О₁1 и О₂2

находим ещё два центра – О₃ и О₄.

Применяя их для построения дуг, как показано на рис. 37, строим овал,

большая и малая оси которого с достаточным приближением равны

соответственно 2.12R и 0.7R .

На рис. 43 для построения прямоугольной диметрии окружности того же радиуса R, лежащей во фронтальной плоскости π’₁, через концы 1, 2, 3 и 4 (точки стыка) сопряжённых диаметров, параллельных осям х’ и z’ проводим горизонтальные прямые, которые пересекают взаимно-перпендикулярные оси МN и LК овала в четырёх центрах – О₁, О₂, О₃ и О₄. Окончательное проведение четырёхцентровой кривой несложно уяснить из чертежа.

Следует иметь в виду, что ось LК овала в плоскости π’₂ параллельна диметрической оси y’ и равна 1,9R, другая ось MN равна 2,12R. Обе величины с достаточным приближением соответствуют осям эллипса, лежащего в плоскости π’₁.

Дополнение. Построение углов между осями в прямоугольной диметрии в «приведённом» виде (рис. 44а) выполняется следующим образом (рис. 44b):

1. На оси z’ от заданного начала О’ откладываем отрезок О’К.

2. На отрезке О’К как на диаметре строим полуокружность радиуса R.

3. Из т. К проводим дугу радиуса R’= КN=3/4 О’К.

4. На пересечении двух дуг находим т. L, которая вместе, с т. О’ определит ось у’.

5. Из т. L проведём полуокружность радиуса R», которая пересечёт прямую КL в т. Е (КL=LЕ).

6. Искомая ось х’ проходит через тт. ЕО’.

3.3. Построение циркульных спиралей

Точка, которая вращается в плоскости около некоторого центра и удаляется от него по определённому закону, описывает траекторию, представляющую собою спираль. Спирали относятся к односвязным линиям, не имеющим никаких разветвлений и простирающимся до бесконечности. Спирали широко используются в архитектурном декоре и имеют долгую художественную и сакральную традицию.

Циркульная спиральная кривая, состоящая из последовательных сопряжённых дуг, называется завитком.

Задача 1. Построить завиток по двум центрам 1 и 2 – концам заданного отрезка (рис. 45).

1. Из центра 1 проводим полуокружность 1′-2 радиуса R₁, равного величине исходного отрезка 1-2.

2. Из центра 2 проводим полуокружность 1′-2′ радиуса R₂.

3. Из центра 1 проводим полуокружность 2′-1′ радиуса R₃.

Дальнейшие построения аналогичны и их легко понять из чертежа.

Задача 2. Построить завиток по трём центрам 1, 2 и 3 – вершинам равностороннего треугольника (рис. 46).

1. Из центра 1 проводим дугу 3-1′, равную трети окружности радиуса R₁.

2. Из центра 2 проводим дугу 1′-2′, равную трети окружности радиуса R₂.

3. Из центра 3 проводим дугу 2′-3′, равную трети окружности радиуса R₃.

Дальнейшие построения несложно продолжить аналогичным образом.

Задача 3. Построить завиток по четырём центрам 1, 2, 3 и 4 – вершинам квадрата (рис. 47).

1. Из центра 1 проводим дугу 4-1′ радиуса R₁, равного стороне исходного квадрата.

2. Следующую дугу 1′-2′ радиуса R₂ проводим из центра 2.

3. Очередную дугу 2′-3′ проводим из центра 3 радиусом R_3.

Далее построения выполняются сходным образом, при этом на каждом этапе центры сопряжения сменяются последовательно (в данном случае, по часовой стрелке).

Построение шестицентрового завитка предлагается разобрать самостоятельно (рис. 48).

Задача 4. Построить завиток по заданному диаметру 4-4′ окружности с известным центром О (рис. 49).

1. Поделим заданный диаметр 4-4′ на n равных частей по n/2 на радиус.

2. Тогда при n=8 радиусом R₁=1-4′ из точки 1 проводим

полуокружность 4’–А.

3. Радиусом R₂ =1′-А из точки 1′ проводим полуокружность АD.

4. Далее из центра 2 проводим полуокружность DB радиусом R₃ = D-2.

Последующие построения проводятся аналогичным образом.

Задача 5. Построить завиток по заданному отрезку ОА, где О – центр завитка (рис. 50a, b).

1. Делим отрезок ОА на n равных частей, например на n=9.

2. Около центра О описываем окружность радиуса, равного 1/9 ОА,

и вписываем в неё квадрат 1—2—3—4 (обход вершин против часовой

3. Соединяем середины сторон полученного квадрата и, таким образом,

находим ещё один квадрат, вписанный в предыдущий, в который, в свою очередь, аналогичным образом вписываем очередной квадрат 5—6—7—8 (обход вершин также против часовой стрелки) и т.д. (рис. 50b).

4. Строим дугу 9-А радиуса R₁= 1—9 из центра 1; т. А лежит на продолжении

стороны квадрата 1—2.

5. Строим дугу АВ радиуса R₂=2—А, причем т. В лежит на продолжении

стороны 2-3 квадрата. Далее построения ведутся аналогичным образом.

Точку Е стыка двух смежных дуг радиусов R₄ и R₅ находим на продолжении отрезка 4—5.

Спираль можно строить также на основе золотого прямоугольника (рис. 51), в котором отношение большей стороны к меньшей равно золотой пропорции , т.е.

АВ/ВС = 1+

В этом прямоугольнике его стороны АВ и DC делятся точками О и Т₁ в отношении 5/3. В результате прямоугольник оказывается разделённым на квадрат АОТ₁ D и прямоугольник ОВСТ₁ стороны ОТ₁ и ВС которого, в свою очередь, так же делятся в отношении 5/3. Очередной и последующие прямоугольники продолжают делить аналогичным образом.

В каждом квадрате, полученном таким образом, можно последовательно провести дуги окружностей из центров О, О₁, О₂, О₃, О₄, О₅, …, которые образуют завиток, построение которого традиция приписывает Архимеду.

3.4. Дополнение: сопряжения, выполняемые посредством коник

Кривые 2-го порядка (коники) широко применяются в технике строительстве и архитектуре. Форма коники и её положение на плоскости определяются заданием пяти параметров, например, пятью касательными, никакие три из которых, не должны пересекаться в одной точке или пятью точками, никакие три из которых не должны лежать на одной прямой. В число пяти параметров может входить любая комбинация из касательных и точек, отвечающих указанным выше условиям.

При задании коники пятью параметрами вид кривой (эллипс, парабола или гипербола) предусмотреть заранее трудно. Поэтому кривую удобнее задавать двумя касательными к ней с точками касания на них и графическим или инженерным дискриминантом.

Пусть касательные t_a и t_b касаются кривой в тт. А и В и пересекаются в т. М (рис. 52).

Найдём середину Т хорды АВ и проведём медиану МТ. Выберем на медиане некоторую точку N и зададим тем самым значение дискриминанта. Тогда коника может считаться заданной.

Дискриминантом f коники называется отношение отрезков NM к ТМ, т.е. f= NM/ ТМ. При этом, если f <0,5, то кривая будет эллипсом, если f = 0,5 – параболой, а если f >0,5 – гиперболой.

Задача 1. Построить некоторое множество текущих точек кривой k, которая определена парой касательных с точками А и В на них и дискриминантом f= NM/ ТМ (рис. 53) .

Поскольку при подсчёте величина дискриминанта окажется, в нашем случае, равной f = 0,42, то искомой кривой будет эллипс. Для построения эллипса необходимо отыскать некоторое множество его текущих точек в следующем порядке:

1. Проводим прямые a =А N и b = В N.

2. Через т. М проводим произвольную прямую l, которая пересечёт прямые

a и b соответственно в точках 1 и 2.

3. Точку Е кривой находим на пересечении прямых с (А-2) и d (В-1).

4. Пучок прямых l i c центром в т. М позволяет найти сколько угодно

точек Е i кривой при аналогичных построениях.

Задача 2. Построить арочную кривую, которая определена парой взаимно-параллельных касательных t_a и t_b с точками касания А и В на них и точкой N подъёма (рис. 54).

Поскольку дискриминант f= N / Т , при несобственной точке будет f <0,5, то арочный свод – эллиптическая кривая. Таким образом АВ – большая ось эллипса, TN – его малая полуось и нахождение его текущих точек окажется аналогичным предыдущей задаче.

1. Проводим прямые a =А N и b = В N.

2. Между А и В проводим произвольно прямую l║ТN, которая пересечёт

прямые a и b соответственно в точках 1 и 2.

3. Точку Е кривой находим на пересечении прямых А-2 и В-1.

4. Переместив прямую l в положение l’, аналогичными построениями

найдём ещё одну текущую т. Е’ и т.д. Пучок параллельных прямых l i ,

Характеристический прямоугольник. Фокусы эллипса

Процедуру построения эллипса из окружности путем сжатия можно выполнить с помощью циркуля и линейки следующим образом. Проводим две концентрические окружности радиуса OA=a и OВ=b. Через центр О проводим произвольный луч ОР. Через точки К и N, в которых OР встречает две окружности, проводим прямые, параллельные осям Х и Y. Эти прямые пересекутся в точке M. Ее ордината MQ меньше ординаты NQ точки N, лежащей на окружности радиуса а, причем MQ:NQ=b:a. Значит, точка M лежит на искомом эллипсе. Меняя направление луча ОР, получим новые точки эллипса (рис. 4). На рисунке 5 показано, как построить овал, похожий на эллипс с полуосями а и b (когда а и b отличаются друг от друга не слишком сильно), из дуг окружностей двух радиусов. Для этого надо на отрезке АВ от точки В отложить отрезок длины a-b, поставить точку Е и провести перпендикуляр через середину отрезка АЕ до пересечения с прямой BD. Точку пересечения с прямой BD назовем О₁, точку пересечения с прямой АС назовем О₂. Из этих точек, как из центров, проведем две сопрягающиеся дуги, радиусами О₁В и О₂А, соответственно. Центры О₃ и О₄ симметричны центрам О₁ и О₂. Если на том же чертеже построить опорные точки для эллипса методом сжатия окружности, будет видно, насколько сильно различаются линии овала и эллипса.

Из уравнения эллипса можно заключить, что оси координат являются осями симметрии эллипса. Центр симметрии О называется центромэллипса. Эллипс можно вписать в прямоугольник, который называется характеристическим(рис. 6). Длины сторон прямоугольника ищутся из простых соображений. Из уравнения эллипса следует, что . Аналогично, . Следовательно, длины сторон характеристического прямоугольника равны 2a и 2b, соответственно. Числа а и b — называются полуосямиэллипса. Большая полуось называется главной. Из точки В₁ проведем дугу окружности радиуса а, точки пересечения этой дуги с осью симметрии эллипса А₁А₂ назовем F₁ и F₂. Это фокусыэллипса. Расстояние между ними обозначим через 2c. Ось симметрии, на которой расположены фокусы, называется фокальной осью, а величина с (расстояние от центра эллипса до фокуса) – фокусное расстояние эллипса.Фокусное расстояние эллипса – очень важная характеристика. Эллипс можно задавать и с помощью величины его главной полуоси и фокусного расстояния. Величины a b и c, являясь катетами и гипотенузой прямоугольного треугольника, связаны друг с другом простыми соотношениями (рис. 6):

Сумма расстояний от вершины В₁ эллипса до фокусов равна 2а. Для любой другой точки эллипса сумма расстояний r₁+r₂ от нее до фокусов тоже равна 2а (рис. 6). Обычно эллипс так и определяют – как геометрическое место точек, сумма расстояний которых до двух данных точек, называемых фокусами, есть величина постоянная(она равна 2а и она больше расстояния между фокусами, равного 2с). Каноническое уравнение эллипса можно вывести и из соотношения MF₁+MF₂=r₁+r₂=2a, используя, что F₁F₂=2c. Надо переписать его в координатной форме и избавиться от корней — перенести один из корней в правую часть уравнения, возвести обе части в квадрат, и еще раз избавиться от корня с помощью возведения в квадрат. Если исходить из этого определения, то то, что эллипс – сжатая окружность, выводится из его уравнения, как свойство.

Нормаль и касательная к эллипсу являются биссектрисами соответственно внутреннего и внешнего углов между радиусами-векторами, проведенными из точки касания в фокусы (рис 7). На чертеже видно, что луч, выходящий из F₁, отразившись от касательный по формуле "угол падения равен углу отражения", попадает в фокус F₂.

Если а>b, то эллипс вытянут вдоль оси X, и число а называют большой полуосью. И фокусы расположены на оси X. Если же b>а, то эллипс вытянут вдоль оси Y. И фокусы расположены на оси Y. Для него все рассуждения сохраняются, но с заменой в них x на y и а на b, соответственно. Очевидно, что если а=b, то фокусное расстояние обращается в ноль, фокусы совпадают и эллипс превращается в окружность с радиусом а и с центром в начале координат. Так что окружность – это частный случай эллипса (рис. 8).

Уравнение — уравнение эллипса с центром в точке C(d,e).

Примеры

1.Составьте уравнение линии, полученной сжатием окружности х 2 +у 2 =25 по оси Y к оси Х с коэффициентом сжатия k, если k=3\5.

Решение. Заданная окружность вписывается в квадрат со стороной 5. Следовательно, большая полуось эллипса а=5. По условию задачи , отсюда b=3 и уравнение эллипса:

2.При проектировании окружности на какую-нибудь плоскость Р диаметр АА₁, параллельный этой плоскости, проектируется в натуральную величину. А все хорды, перпендикулярные к этому диаметру, сокращаются в отношении, равном cosj, где j — угол между плоскостью окружности Р₁ и плоскостью Р. Поэтому проекция окружности есть эллипс с большой осью 2а=АА₁ и коэффициентом сжатия k=cosj (малая полуось равна acosj) (рис. 9).

3. Эллипс используется в черчении для изображения окружности, расположенной не в плоскости чертежа, и в живописи при изображении окружности, не находящейся в плоскости, параллельной плоскости изображения (рис.10а). Шар изображают окружностью. Для того чтобы показать его объемность, в нем изображается "экватор" в виде эллипса и полюс Р (рис. 10б). Изображение полюсов получается параллельным переносом изображений полюсов на виде шара слева. Можно этот дополнительный чертеж не строить, а достаточно заметить, что из равенства: DО₂СО=DР₂РО=DР₁РО=DQ₁QО следует равенство: OC=OD=PP₁=QQ₁ и точки Р и Q выбираются так, чтобы выполнялись эти равенства.

Рисование эллипса, вписанного в прямоугольник

Задание: При нажатии на левую кнопку мыши и до отпускания отмечается описанный прямоугольник, в который вписывается искомый эллипс.

Реализовал алгоритм Брезенхема для эллипса. Код мусор, скорее всего.
Суть в том, что условно разделяю его на четверти и считаю координаты относительно центра.
В порыве еще каким-то непонятным образом посчитал как нарисовать прямоугольник тупо линиями по координатам, но туплю уже битый час над тем, как это все заставить работать.
Идея такая: посылать координаты нажатия мыши как центр эллипса и оттуда уже танцевать. Идея есть, а понимания, как сделать, нет. Еще выскакивает CS0120 при попытке нарисовать прямоугольник.
Хэлб
Понимаю, что уже близок к решению, но голова уже отключилась и в работе с классами у меня тяжко все идет.
Все что смог приложил.
Спасибо!

Важное пояснение по тому, как считал координаты вершин прямоугольника.

Например s1* Правый верхний угол описанного прямоугольника. s2* левый верхний, s3* соответственно левый нижний.

Нарисовать прямоугольник внутри эллипса
Нарисован эллипс. Нужно внутри него разместить прямоугольник. Каким образом это можно сделать.

Рисование эллипса
Когда я рисую новый эллипс — старый исчезает. Это происходит из-за команды pictureBox1.Refresh().

Рисование эллипса
в общем суть задачи такая. есть некоторый panel, на котором расположена матрица из лейблов.

Рисование эллипса поточечно
Есть ли готовый метод рисования эллипса поточечно в Bitmap’e (или какие-то хитрые пути для обхода.

Параметрическое рисование эллипса пикселями
Суть в том, что при рисование эллипса выступают белые пиксели, то бишь пробелы, из-за чего в.

Чертежик

Рассмотрим построение овала двумя методами: окружности и параллелограмма.

Воспользуемся методом окружности.

1.) Начинаем чертить с построения осей.

2.) Чертим окружность

3.) Чертим дуги ЕА и BD радиусом ЕС

4.) Чертим дуги ED и AB радиусом FB

Применим метод параллелограмма.

1.) Начинаем с построения осевых линий

2.) Чертим линии параллельные осевым линиям. Где d — диаметр окружности.

3.) Строим дуги HB и DF радиусом HE4.) Продолжаем с черчения дуги BD радиуса MB и дуги FH радиусом PH
