Такой "пакет" заряжать целая проблема, т.к. не все тут просто. При параллельном/последовательном соединении Li-ion батарей
процесс "правильного" заряда перестает быть простым. Здесь целая череда проблем возникает, и чтобы их
решить придуманы целые устройства. Вобщем все это на форумах авиамоделистов имеется, т.к. именно
там самые сильные "аккумуляторщики" обитают, не чета телефонным "лепилам". Заряжать поодиночке — неудобно
и опять же губительно для батарей при такой эксплуатации. В свое время я занимался этой проблемой, т.к.
на прошлом моем КПК батарея была просто жуть — пришлось изголяться.
Сообщение отредактировал rn9fal — 17.11.08, 07:13
Да дело в том что я частично с такой фигней знаком, все таки радиолюбитель со стажем, но сейчас мне просто лень и я перед и после каждой зарядки я перепаиваю аккум(последовательно-параллельно. При этом у ВСЕХ акумов я снял контролеры. Т.Е. схема работает от последовательно соединенных аккумов без контролеров, а заряжается при параллельном соединении под одним котролером. Правда это нудно и сложно. Так что есть идея в ближаешее время сделать дополнительную схемку которая все это автоматом переключает, т.е. управляется подключением зарядки)
Сообщение отредактировал i900-vrn — 17.11.08, 15:35
AimCube,
А заменить БП компа на компактный аккумулятор?
Например на тот же что и у топикстартера
_______________________________________
Термопату между микрухами и радиатором забыл
Сообщение отредактировал LeXX-kiev — 25.11.08, 02:22
Зацените творение
Фишка(рыбка-удильщик)
Длинна около 0,5 метра
Вес около 4кг
Усилок 2Вт
Значит попали в руки останки мафона(часть с решёткой от динамика).
Удачно так их сложил — получается голова.
Думаю надо как-то её собрать будет Фишка.
По её глазам видно что это создание Аудио-Фишка
Почти год додумывал чем это создание нафаршировать,для чего использовать
И как всё это скрепить и из чего хотел туловище сделать.
Имелись в наличии такие устройства
кпк ипак2190,
юсб зарядник(самодельная сборка 4 штук АА аккумов 2500мАч),
блютуз ЖиПиеС,
мр3-плеер
Всё это периодически требовало зарядки самое главное куда-то всё время девалось.
На ипаке динамик тож довольно слабенький.
Решил что нада это фсё объединить в одном корпусе.
Значит будет усилок для кпк и зарядка.
В итоге в своей уторбе она содержит:
светодиодную подсветку,
китайский блок питания,
блок стерео УНЧ (усилок от китайского мафона-собрал из того что попалось),
3 динамика (два динамика-глаза, третий внутри головы-на басы),
поставлен переключатель выбора звука с кпк/с мр3-плеера,
зарядник для кпк (блок стабилизатор на 5В),
зарядник для блютуз ЖиПиеС (блок стабилизатор на 5В),
аккумы от рации 12в [для автономной работы усилка] (какие нашёл полудохлые их нежалко)
зарядник для юсб зарядника [для автономной работы КПК]
Пришлось вместо токоограничительного резистора юсб зарядника в пасть Фишке сунуть лампочку(теперь из пасти слабый свет)
В кольцах глаз уже были светодиоды (так что глаза красные)
Понадобилась ищё подсветка — значит будет рыбка-удильщик(глубоководный хищник)
Брюхо,часть плавников и хвост пришлось делать из Папье-маше(газета+клей ПВА)
Голова из пластика,холодной сварки и автошпаклёвки.
герметичность конструкцией не предусмотрена
Т.к. её масса около вес 4кг она плавать 100 пудоф не будет.
В течении полугода была также обнаружена куча недостатков конструкции
-плохое охлаждение(китайский трансформатор),
-хрупкость (ронять нельзя-она не металическая),
-разъемы у кпк хлюпкие/хрупкие (с миниUSB было бы значительно проще)
-маленькая(тумблера больше некуда ставить),
-подсветка маловата,
-емкость аккумов не хватает(на усилок),
-а литиевые аккумы не любят сидеть долго на зарядке,
-тяжёлая.
Может кто соберёт нечто без перечисленных недостатков?
усилитель мощности на одном транзисторе 😀
я хочю это видеть :rofl:
радиолюбитель со стажем 😀 ну ну
сколько то стажа у тебя месяц или два
во первых
возьми хоть одну нормальную электронную схему
и покажи где на ней есть земля с несколькими черточеками разного размера друг под другом
корпус есть с одной черточкой а вот земли нету,
не путай электронные схемы и силовые электрические схемы
во вторых
Напряжение питания: 8-15В
Мощность: при динамиках 2 Ом: 20 Вт; при динамиках 4 Ом: 10 Вт[/u]
сам придумал молодец,
а че не сказал тогда про АЧХ и про нелинейные искажения при
этой мощности равные 10% при которых будут одни хрипы и трески
типовая мощьность по паспорту при Кни=10%
4См — 6Вт
3.2Ом — 7.5Вт
2Ом — 10Вт
1.6Ом — 12ВТ
реальная рабочая мощность этой микросхемы при которой ее можно слушать 1-2Вт
поэтому в китайских магнитофонах где она стоит динамики больше 1-2Вт не бывают
в третих
уж если нарисовал в схеме конденсаторы то напряжение
их укажи для людей чтобы они у них не повзрывались (16В)
в четвертых
я видел усилитель мощности более менее рабочий на 3х транзисторах
а вот на одном это наверное шедевр может нарисуешь
усилитель мощности состоит из согласующего каскада
усилителя напряжения и усилителя тока это как минимум
плюс обратные связи и цепи коррекции
я тебе гарантирую на микросхеме будет компактней
выводы
за старания молодец, а за знания ноль
так что иди бери букварь и учи матчасть и не путай народ
Аудио усилитель xh a232 как регулировать
После youtube вставьте 01 в ссылке, чтобы скачать видео с YouTube самым простым и быстрым способом.
https://www.youtube 01 .com/watch?v=kTGIEu_jzbg
Все видео файлы с YouTube компилируются с максимальной AUDIO дорожкой, не зависимо от разрешения видео, вы получите самый качественный звук! Save4K позволяет скачивать видео и аудио с Ютуба, вКонтакте, Одноклассников, РуТуба, Дзена и многих других сайтов в MP3, 3GP, WebM, MP4 в HD 720, Full HD 1080, Ultra HD 4K и даже Ultra HD 8К качестве! С помощью Save4K вы можете скачать видео и аудио с соцсетей на компьютер, телефон или планшет без установки дополнительного программного обеспечения. Вы можете легко и бесплатно скачать видео с YouTube, VK, OK, RuTube, Mail, Dzen и многих других сайтов без торрент torrent magnet, только прямые ссылки.
Отзыв: Усилитель мощности Jiaqisheng Jqs TPA3110 XH-A232 — Отличный 2,0 канальный цифровой стерео усилитель мощности
Данный усилитель мощности я покупал для изготовления самодельной колонки в домашних условиях.

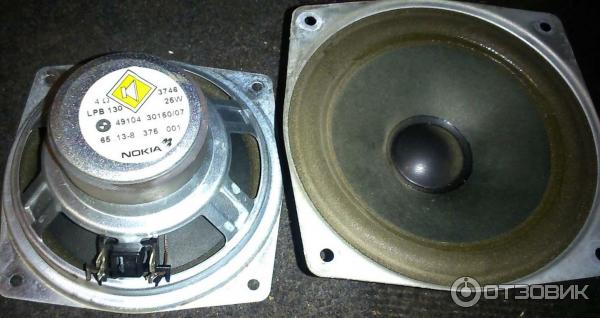

Для колонки я хотел использовать автомобильный динамик Nokia 25W 4Ом модель LPB130.

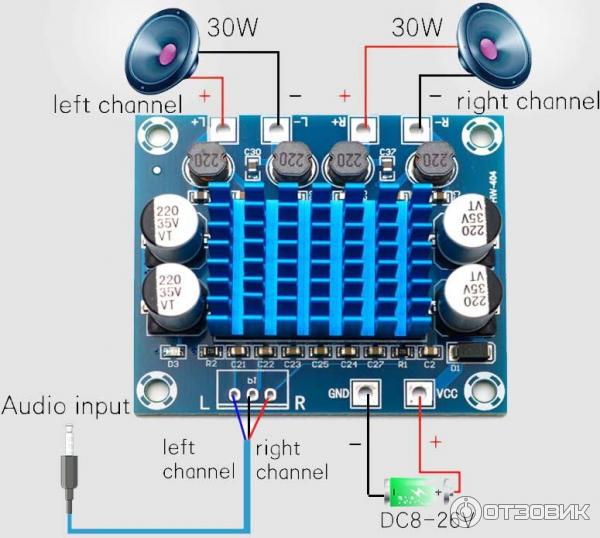

Выбор данной платы усилителя мощности TPA3110 XH-A232 30W, был сделан исходя из огромного количества положительных отзывов на Аliexpress.

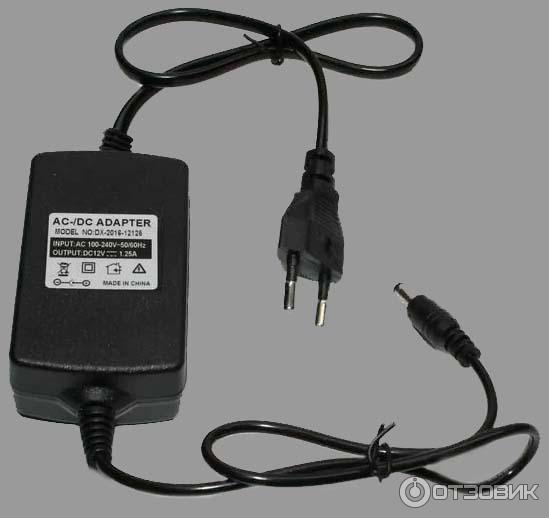

Со скидкой у Китайцев она мне обошлась в 1$. Пока ждал усилитель, у знакомых нашел ненужный блок питания на 12V 1,2A.
Китайцы заявляют, что плате усилителя необходимо 8-26V 3A.
Для запуска моего блока питания на 12V 1,2A, было достаточно, но в идеале нужен конечно же блок питания намного мощнее.

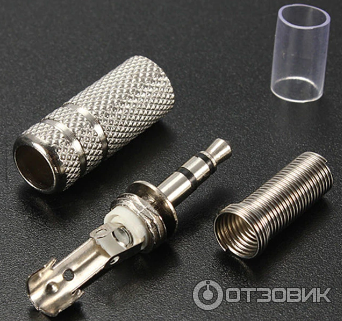

Далее подготовил к подключению аудио jack 3.5.
После того как получил плату аудио усилителя сразу решил опробовать её в деле. Подключил динамик, блок питания, входящий сигнал был у меня стационарный ПК.
Все заработало. Низкие и высокие частоты играли хорошо не было ни шумов, ни фона. Работает все на ура. При установки звука на максимум, происходят периодические провалы в звуке, но это из-за малого блока питания и 25Вт динамиков. Если слушать музыку до 60% все работает просто супер. Мне очень нравится, меня все устраивает. Соседи говорили, что тоже у них все прекрасно слышно даже очень. Рекомендую данную копеечную двух канальную плату усилителя мощности. Все кто хочет сделать не сильно мощную акустику до 10 -12Вт данный усилитель подходит на все 100%. Если динамики как у меня 25Вт, то надо уже брать усилитель TPA3116D2, который рассчитан на большую мощность.
ZVUKAUDIO.COM
Замерял мощность с использованием активного охлаждения и нагрузкой 4 Ом. Питание усилителя 26 Вольт.
Получилась мощность 10 Вт вместо обещаных 30 Вт.
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Canny » 12 май 2023, 17:14
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение philoret » 12 май 2023, 18:04
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение uriy » 12 май 2023, 18:11
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Alex » 15 май 2023, 16:23
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение IT-Prof » 15 май 2023, 17:58
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Justas* » 15 май 2023, 19:45
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение uriy » 15 май 2023, 20:50
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Justas* » 16 май 2023, 00:52
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение lgedmitry » 16 май 2023, 06:11
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Justas* » 16 май 2023, 10:33
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение lgedmitry » 16 май 2023, 12:52
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение uriy » 16 май 2023, 14:22
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение lgedmitry » 16 май 2023, 15:57
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение uriy » 16 май 2023, 18:35
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Justas* » 16 май 2023, 20:21
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение lgedmitry » 16 май 2023, 20:33
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение uriy » 16 май 2023, 22:28
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Igorvolikov » 16 май 2023, 23:00
Классный тест.
Одно непонятно — на. простите. зачем?
Те, кто знают, что такое меандр и rmaa, не покупают усилитель за 1 доллар.
Тем, кто покупает усилитель за доллар — rmaa и меандр ни о чем не скажут.
ИМХО.
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Justas* » 16 май 2023, 23:03
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение uriy » 16 май 2023, 23:15
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Justas* » 17 май 2023, 00:47
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение uriy » 17 май 2023, 02:03
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Justas* » 17 май 2023, 15:41
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение uriy » 17 май 2023, 16:24
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение Justas* » 18 май 2023, 01:50
Re: Усилитель за 1$ на TPA3110 XH-A232 30W+30W
Сообщение uriy » 18 май 2023, 14:36
Кстати в начале года в ютубе нарывался на обзор многоканального уся для кар аудио, они их называют процессорные усилители, как я понял то был цифроусь и результаты измерений там были весьма хорошие, лучшие что я видел в ширпотребе усей для кар аудио. Жаль что я не могу сейчас найти это видео. Что бы дать ссылку на него. В общем я думаю что поискать оптимальный вариант по цене/качество можно в кар адио. Ну а если там мощности канала мало для НЧ, то НЧ можно усилить за чёт удвоения количества НЧ динамиков.
Я в цифроактив ушёл тоже не из-за этих проблем, с ними можно было жить, я ушёл в цифроактив когда прочитал возможности ДСП проца типа адау1452 и простоты его настройки в сигма студио. У меня прям слюна побежала когда я увидел возможности этого проца, ну а усь с цифровым входом с приемлемыми для мня характеристиками у меня уже был, и тут как бы сразу вырисовывается то, что нет смысла собирать многоампинг с аналоговым входом, нужно сразу собирать многоампинг с цифроым входом, тем самым поиметь очень много плюшек без лишнего геморроя.
