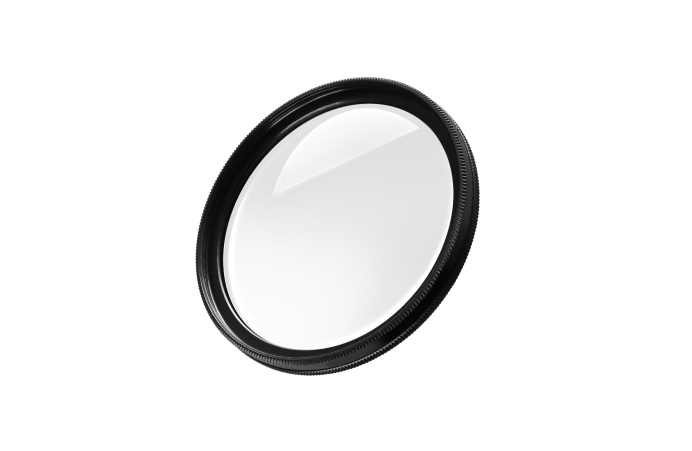

Поляризационный светофильтр
Суть поляризационного фильтра очень проста – такой фильтр способен задерживать отраженный поляризованный свет. Например, можно задерживать отраженный свет от воды, стекла и т.п., делая тем самым воду и стекло прозрачными. Но на этом способности фильтра не ограничиваются.
Сам поляризационный фильтр состоит из двух частей – подвижной и неподвижной. Неподвижная часть фильтра вкручивается в резьбу светофильтра объектива. Подвижная часть может свободно вращаться на 360 градусов. С помощью вращения передней части поляризационного фильтра происходит подстройка фильтра под определенный тип поляризованного света, а вместе с тем с его задержкой таким фильтром. Из-за того, что работа фильтра связана с вращением передней части, такой фильтр лучше всего использовать на объективах с внутренней системой фокусировки. Если у объектива вращается передняя линза объектива вместе с оправой, то это вносит неудобства при работе с поляризационным фильтром.
Поляризационный фильтр можно накручивать на защитный фильтр. На поляризационный фильтр можно одевать крышку объектива, а можно и добавлять еще какой-то фильтр. Единственное, чем больше фильтров вкручены друг в друга, тем сильнее вероятность получить виньетирование по углам изображения. Некоторые поляризационные фильтры могут не иметь резьбы на своей передней части.
Чтобы подобрать поляризационный фильтр для объектива, нужно обязательно узнать диаметр резьбы объектива под светофильтр. Например, штатный объектив для ЦЗК Nikon Nikon 18-55mm f/3.5-5.6G VR имеет диаметр 52мм, и для него нужен поляризационный фильтр диаметром 52мм. Это может показаться смешным, но многие люди не могут выбрать фильтр именно из-за того, что не знают подойдет ли он к их объективу. Эффект от поляризационного фильтра можно будет увидеть на любом объективе.
Некоторые особенности:
-
Поляризационный фильтр не пропускает отраженный поляризованный свет. Это основное свойство фильтра, его можно применять в большом количестве ситуаций. Например, с помощью поляризационного фильтра можно убирать блики воды (отраженный от воды свет) и фотографировать дно.
Дно моря с разным положением PL-CIR фильтра
Разные цвета при разном положении поляризационного фильтра
Небо при использовании поляризационного фильтра. Фильтр позволяет выровнять светимость неба и обеспечивает немного другую передачу цвета зелени.
Длинная выдержка. При использовании поляризационного фильтра можно заметно увеличить выдержку, что может послужить, например, для эффекта плавности воды на фотографиях.
Цвет травы и листьев при использовании поляризационного фильтра в яркий солнечный день
Прозрачность воды за счет фильтрации фильтром бликов воды
Работу поляризационного фильтра легко увидеть используя обычный монитор компьютера. Свет дисплея всегда поляризован в определенной плоскости, а с помощью поляризационного фильтра его легко убрать как показано на примере ниже:
Пример работы поляризационного светофильтра
Сами поляризационные светофильтры бывают двух типов – с линейной и круговой поляризацией. В общем случае фильтры с круговой поляризацией лучше. Не хочу повторяться, про это уже написано много раз, например здесь.
Сокращенно поляризационный фильтр называют ‘PL фильром’ или просто ‘поляриком’. Хороший полярик – вещь не из дешевых. Как обычно, чем дороже фильтр – тем он лучше. Правда, для любительской съемки подойдут и недорогие полярики. Например, я использую Hoya 58mm PL-CIR Made in Japan. Мои коллеги говорят, что очень качественные полярики это B+W и Rodenstock, но очень часто разницу между более дешевыми Hoya, Marumi, Kenko почувствовать очень сложно.
Выводы:
Поляризационный фильтр – это интересное и полезное устройство для достижения уникальных эффектов на фотографиях. Такой фильтр – незаменимая вещь для съемки пейзажей, работы на открытом воздухе при солнечном свете и т.д.
В чем смысл использования поляризационного фильтра (антибликовый фильтр — CPL) в видеорегистраторах? (Наглядное сравнение)
CPL-фильтр видеорегистратора!
Как пример, взято новое комбо-устройство INCAR MANHATTAN SDR-180 с разрешением записи 4К (3840х2160px), В КОМПЛЕКТЕ с устройством CPL-фильтр.
По сути, фильтр состоит из двух частей: линейного поляризатора и специального материала, замедляющего одну компоненту поляризованного света на 1/4 фазы, как следствие, задача фильтра устранить полностью или ЧАСТИЧНО поляризационное оптическое излучение, проще говоря — БЛИКИ!
INCAR MANHATTAN SDR-180
Заумно? Верно, основная задача фильтра применяемого в видеорегистраторе — УСТРАНЕНИЕ ВЛИЯНИЯ ЛОБОВОГО СТЕКЛА НА СЪЕМКУ!
Обратите внимание на ВСЕ паразитные искажения на данном скриншоте…
Удивительно, удалось поймать солнечный, теплый день в данную снежную весну 2022 года, а суть теста проста — две поездки следом друг за другом, сперва БЕЗ применения фильтра, затем С ИСПОЛЬЗОВАНИЕМ фильтра (фильтр накручивается на объектив по резьбе, довольно удобно, в большинстве случаем не требуется демонтировать регистратор, но INCAR MANHATTAN на магнитном креплении), разумеется, оцениваем работу регистратора в момент движения на ЮГ, то есть в сторону солнца для получения максимального количества бликов на стекле!
В подобном ракурсе способен снимать без искажений практически ЛЮБОЙ регистратор на рынке!
Уточню, многие полагают, что основная задача видеорегистратора снимать происходящие ПРЯМО ПЕРЕД СОБОЙ, как показано на наглядном скриншоте записи, НО, напоминаю Вам, что регистраторы делятся на несколько типов по углам обзора записи, зачастую, производители делят устройства на 130° и 170° обзора, умалчиваю, по ГОРИЗОНТАЛИ или ВЕРТИКАЛИ выдаются данные градусы!
Важные области записи В ГОРОДСКОМ ЦИКЛЕ передвижений!
Рекомендую обращать внимания на "боковые" области видеозаписи, зачастую, происходящие впечатляет, и кроме того, данные области чаще страдают от бликов созданные лобовым стеклом и солнечными лучами!
Как показала практика, по моему мнению, CPL-фильтр добавляет насыщенности цветам, однако уменьшает четкость, детализацию происходящее, В СЛУЧАЯХ ДВИЖЕНИЯ НА ЮГ, в иных движениях, влияние фильтра практически незаметно!
Движение БЕЗ фильтра
Движение с использование поляризационного фильтра!
Полностью устранить влияние лобового стекла на видеозапись регистратора маловероятно, ОДНАКО, ПРАВИЛЬНОЕ расположение на стекле видеорегистратора, плюс добавление фильтр, позволит СУЩЕСТВЕННО снизить искажения на записи!
Фильтр меняет цвета
Как итог, не каждому автомобилю требуется антибликовый фильтр, в зависимости от расположения видеорегистратора на лобовом стекле и общий наклон лобового стекла, ОДНАКО, в запасе иметь поляризационный фильтр довольно полезно, ибо автомобили зачастую меняются ЧАЩЕ видеорегистраторов!
бонусное фото!
А с Вашим регистратором, в комплекте, присутствовал поляризационный фильтр?!
CPL-фильтр в видеорегистраторе: для чего он нужен и как его правильно настроить?
Каждый водитель при покупке видеорегистратора старается выбрать гаджет, который позволит получить изображение детализированное, четкое и легко читаемое при самых разных погодных условиях. Поэтому производители при разработке устройств уделяют особое внимание методам улучшения качества видео. Одним из таких способов стало использование CPL-фильтра. Расскажу подробнее, что представляет собой CPL-фильтр, для чего он применяется и как настроить его для правильной работы.
Что такое CPL-фильтр
CPL-фильтр (поляризационный фильтр) – это оптическое устройство, которое отсекает лишний отраженный свет, тем самым выравнивая яркость картинки и подавляя нежелательные отражения и блики. Основная задача CPL-фильтра состоит в том, чтобы предотвратить появление на изображении таких дефектов как засветы, блики от солнца, отражения, также поляризатор способствует усилению контрастности и насыщенности цветов. Устройство применяется в фото- и видеотехнике, устанавливается на объектив камеры при необходимости, например, в солнечный день или при ярком уличном освещении в ночное время.
CPL-фильтр в автомобильных видеорегистраторах
Применение поляризационного фильтра в автомобильных видеорегистраторах позволяет значительно улучшить качество итогового изображения. Он отлично убирает блики и отражение приборной панели в лобовом стекле. Часто без антибликового фильтра отражение в кадре становится настолько явным, что не просто отвлекает водителя, но и вовсе не дает возможности рассмотреть важные детали – номера машин, дорожную разметку.
Некоторые автовладельцы считают, что нет необходимости использовать отдельный CPL-фильтр, так как в большинстве видеорегистраторов изначально предусмотрены линзы с поляризационным пленочным покрытием. Такой способ фильтрации способен частично решить проблему появления бликов и отражений, но все же он гораздо менее эффективен в сравнении с CPL-фильтром просто из-за того, что покрытие нельзя отрегулировать и настроить. Внешний поляризационный фильтр можно вращать, чтобы добиться оптимального положения, в котором он обеспечит максимально четкое изображение без нежелательных дефектов.
Сравнение ночной съемки 70MAI, Daocam Uno, Roadgid CityGo3 (на двух последних есть CPL-фильтр)
Как правильно настроить CPL-фильтр
При правильной настройке CPL-фильтр будет наиболее эффективно выполнять свою работу. Сделать это достаточно просто – после включения видеорегистратора поворачивайте фильтр на объективе, пока изображение на экране не очистится от отражений и бликов. Важно не торопиться и внимательно смотреть на экран, чтобы не упустить оптимальное положение фильтра с полным подавлением дефектов.
Перед настройкой фильтра убедитесь, что автомобиль стоит не против света – в таком положении даже без дополнительного фильтра блики и отражения вряд ли проявятся сильно. Это помешает правильно провести настройку, и в итоге в другом положении автомобиля дефекты станут более заметными.
Если возникли трудности с настройкой CPL-фильтра, по советам опытных автовладельцев можно положить на панель автомобиля лист белой бумаги. После этого медленно вращайте фильтр и оставьте его в том положении, в котором отражение листа бумаги пропадет или останется минимальным.
Видеорегистраторы с CPL-фильтром
На рынке видеорегистраторов есть модели как с CPL-фильтром в комплекте, так и без него. Если в комплектации он не предусмотрен, поляризационный фильтр придется приобретать отдельно. А в этом случае могут возникнуть трудности с его установкой и фиксацией на объективе.
Рекомендую отдавать предпочтение видеорегистраторам с уже предусмотренным производителем внешним CPL-фильтром – его будет легко и удобно использовать, что позволит без лишних усилий добиться качественного изображения без дефектов. Для удобства выбора я составил список топовых качественных видеорегистраторов с антибликовым фильтром в комплекте.
БЛОГ ДМИТРИЯ ЕВТИФЕЕВА
Мои эксперименты в области фотосъемки, статьи по фототехнике и оптике
Для чего нужен фильтр — поляризатор C.P.L
Некоторые про него вообще не слышали, кто-то слышал, что он нужен для пейзажей, а кто-то думает, что он нужен, чтобы небо было ярко-синее. Я пробегусь по самому на мой взгляд интересному и простому и не буду расписывать марки поляризаторов. Также упомяну «подводные камни». Мне кажется новичку в плане использования поляризатора не так важно сразу раскапывать всю кучу информации, а нужен для начала импульс, который он получит, увидев все «за» и «против» использования такого фильтра.
Предлагаю вашему вниманию небольшую запись с практическими примерами пользы фильтра-поляризатора (здесь и далее мы говорим о круговом поляризаторе C.P.L.)
На данном снимке видно, что кроме изменения яркости и насыщенности цвета неба также поменялись цвет и яркость крыши, листьев и стен.
На мой взгляд (я думаю вы согласитесь) фотография с поляризатором стала намного симпатичнее. А что собственно сделал поляризатор?
А поляризатор просто отсёк ненужные паразитные засветки. Дело в том, что и дерево и листья тоже являются отражающими поверхностями. Они, конечно, отражают не так как зеркало, но вполне достаточно, чтобы блекнуть под прямыми к ним лучами солнца. На самом деле те солнечные лучи, которые нам мешают падают под разными углами. Здесь сохраняется одно из правил природы и соответственно оптики: «угол падения равен углу отражения».
Здесь мы видим, что если крыша почти не изменилась, то небо стало синее, а блик на оконном стекле исчез.
Вот гистограммы получившихся снимков.
Видите, насколько больше цветовой информации мы захватили?
Но учтите, что поляризатор работает не подо всеми углами к солнечным лучам и почти бесполезен в пасмурную погоду (можно только блики убирать, но цвет менять не будет).
Лучше всего результат достигается когда солнце сбоку от объектива. Хуже всего — контровый свет.
Обратите внимание, что вы увидели то, чего в принципе не могли видеть без использования поляризационного светофильтра. Листва стала наконец зелёной, а вода более тёмной и в ней появились более выраженные зеленые рефлексы от листвы. Слева снимок скучный, а справа — с насыщенными цветами. По-моему нагляднее некуда.
А вот небо в данном случае затемнилось неравномерно т.к. я использовал светофильтр на широкоугольном объективе. Для затемнения неба лучше использовать градиентный светофильтр, но подробно о градиентных фильтрах в другой статье.
Учтите, что блики на металле таким образом не удаляются тк свет от металла итак идёт поляризованный, а вот со стекла, пластика, воды — запросто.
Вот на представленном ниже снимке мне хотелось видеть кораллы, для этого нужно было удалить блики от барашков волн и таким образом проникнуть в толщу воды.
Вобщем надеюсь я воодушевил тех, кто не использует круговой поляризатор на эксперименты.
И помните, что при использовании кругового поляризатора нужно думать сначала, какой эффект от него получится и имеет ли он смысл так как он затемняет кадр на примерно 2 стопа. Или имеет смысл использовать передовые поляризационные светофильтры типа B+W HTC, которые затемняют только на 1 стоп и практически не влияют на качество поляризации (отлично поляризуют).
При покупке поляризационного светофильтра не забывайте и про свой смартфон. Если раньше мы смеялись над снимками со смартфона, то сейчас многие современные телефоны снимают весьма неплохо и помогает им в этом поляризатор. Это небольшое ноу-хау.
Это фото снято на iPhone 4s с поляризационным светофильтром B+W. Так что сила в поляризаторах. Особенно хороших.
Сейчас для смартфонов выпускают специальные светофильтры маленького размера. Например, такие.
Неравномерное затемнение
Если про эффект поляризатора многие слышали, то про неравномерное затемнение кругового поляризатора на широкоугольных объективах возможно и нет.
На всю длину/ширину снимка снятого широкоугольным объективом поляризатор, понятное дело, не действует т.к. по ширине снимка меняется и угол падения лучей на поляризатор. Т.е. большой угол зрения объектива означает неравномерную работу поляризатора по ширине снимка, то приводит к появлению круглого затемнения неба на снимке снятым, к примеру, 16мм объективом на полнокадровую камеру. На камерах с кроп-фактором угол зрения объектива меньше и потому такая неравномерность будет менее заметна. Тёмное пятно на небе, которое должно быть однородным портит фото.
Равномернее всего поляризатор на полнокадровой камере будет работать с телеобъективами от 85мм фокусного расстояния, но т.к. он бывает крайне важен для пейзажной съемки, то нам часто приходится мириться с неравномерно затемнённым небом ради красивой травы и листьев (тут поляризационному фильтру нет замены). Помните, что вращая поляризационный фильтр вы можете перемещать неравномерное затемнение неба из стороны в сторону и в результате поместить в такое место, где его легко удалить в фотошопе.
Здесь тёмное пятно по центру неба (снимок из моей поездки в Египет). Оно заметное. Его можно убрать, но относительно трудоёмкий процесс.
А здесь я тёмное пятно переместил вправо, затемнив кусок неба, оно стало более насыщенно синим. В этом случае ничего корректировать не нужно, небо тёмное и пятна неопытный глаз не заметит.
снимок сделан с круговым поляризатором Marumi DHG C.P.L., Индонезия 2011г.
Неравномерность затемнения смещена вправо.
снято с поляризатором
А здесь, кстати, фильм Эммануэль снимался. Узнаете? 🙂
Градиентный иногда удобнее кругового поляризатора
красными стрелками указаны градиентные фильтры, а синими — круговые поляризаторы
Но в тоже время существует еще один тип фильтров, который может дать нам синее небо, если другие эффекты поляризатора нам не нужны — это градиентный фильтр.
снято с градиентным фильтром 50%, малайзия, 2007г.
Как видите, линейный градиентник дал нам не менее приятное небо, нежели круговой поляризатор и равномерно затемнил его.
снято с градиентным фильтром 50%, малайзия, 2007г.
Но такой фильтр подходит только для затемнения одной из частей кадра ровным градиентом и не подходит, например, для фрагментов снимка.
снято с круговым поляризатором C.P.L
снято с круговым поляризатором C.P.L.
Какой фильтр выбрать
Вот мы и плавно подошли к вопросу предпочесть градиентный фильтр или круговой поляризатор.
Например, в ситуации, когда есть горизонт.
снято с круговым поляризатором
Если солнце не светит вам в лицо или со спины, то используйте поляризатор на фокусном 50 и более мм. К поляризатору вы можете добавить или легкий градиентник (если необходимо) или добавить градиентную коррекцию (программный аналог градиентного фильтра) в RAW-конвертере. Таким образом вы получите максимум от цветности картинки и усилите небо.
нет горизонта и вообще солнце непонятно где
снято с круговым поляризатором
Используйте круговой поляризатор. Грантиентный фильтр тут бессилен. Не всегда можно достичь равномерного освещения неба, но иногда это даже придаёт картинке «живость».
Четкая линия горизонта, широкий угол зрения объектива
Применяйте градиентный фильтр для выравнивания освещенности в этих условиях, чтобы избежать неравномерно освещенного неба — это править потом сложно.
Вот вроде бы и всё. Если у кого будут вопросы, то не стесняйтесь — задавайте!
Всем удачным снимков и хорошего отдыха там, где небо синее, а рыбы упитанные! 🙂
