Отличия систем СКС и ЛВС – расшифровка, преимущества, проектирование, монтаж, оборудование

Термины СКС и ЛВС часто отождествляются. Но в действительности это два разных понятия. В данной статье поможем разобраться, чем они отличаются.

Что такое ЛВС?

Монтаж ЛВС

Аббревиатура расшифровывается, как «локальная вычислительная сеть». Ее также называют «офисная компьютерная сеть». Но большинству людей лучше знакомо английское название – LAN (Local Area Network).

Представляет собой сеть, которая объединяет компьютерное и периферийное оборудование для обмена данных между сопряженными устройствами. Зачастую локальная вычислительная сеть соединяет только компьютерную технику.

LAN может охватывать небольшое пространство, например, офисное помещение, и группу зданий и домов, занимаемых одной организацией. Компьютеры могут объединяться между собой различными способами, но чаще всего локальные сети строятся на технологиях Wi-Fi либо Ethernet.

Преимущества

Установка локальной сети в первую очередь связана с совместным использованием ресурсов в одном офисе. Ресурсы включают в себя компьютеры, модемы, принтеры, сканеры, жесткие диски и любые другие устройства, которые подключаются к вашему компьютеру. ЛВС позволяет работникам передавать между собой электронные документы, диаграммы, таблицы и другую необходимую информацию без использования съемных носителей.

Монтаж

Обычно монтажные работы проходят в уже готовых к эксплуатации помещениях (после отделки).

1. Монтаж ЛВС выполняется согласно заранее разработанному проекту.
2. В список мероприятий входит прокладка необходимых кабелей,
3. установка и настройка серверов,
4. монтаж розеток,
5. тестирование работоспособности сети.

Определение СКС

СКС, или структурированная кабельная система – более обширное понятие, чем ЛВС. Она является сложной многоуровневой телекоммуникационной структурой, охватывающей передачу речи, видеоизображений и, в том числе, информации. Потому LAN входит в состав СКС, как и:

• телефония;
• охранная, пожарная системы;
• сигнализация;
• сеть видеонаблюдения, контроля доступа и т.д.

Проще говоря, посредством СКС сети объединяются в единую структуру, за счет чего обеспечивается слаженная и эффективная работа всех компонентов. Соответственно, СКС – основа корпоративной сети, от которой зависит эффективность взаимодействие между сотрудниками, отделами предприятия.

Структура СКС

Преимущества

Универсальность и формирование единой сети – лишь часть преимуществ СКС:

• Гибкость. Конфигурацию кабельной системы можно расширить или изменить, не затрагивая сеть целиком;
• Длительный срок эксплуатации. СКС рассчитана на 20+ лет бесперебойной службы, потому вложения в построение сети себя окупят со временем;
• Легкость обслуживания. Достаточно минимум квалифицированного персонала, чтобы обслужить кабельную сеть. Многие компании отдают эту задачу на аутсорсинг.

Монтаж

1. Сначала идет проектировка монтажа СКС, аналогичный этап с ЛВС .
2. Зачастую установка кабельной системы производится до отделочных работ, т.к. может включать строительные и земляные мероприятия.
3. Также прокладываются каналы кабелей, выполняется монтаж лотков, коммутационных и других элементов.
4. Заканчивается все пусконаладочными работами.

Чтобы провести правильный установку кабельной системы, следует ознакомиться с часто встречающимися проблемами при монтаже СКС, чтобы не допустить их у себя на проекте.

В чем разница между ЛВС и СКС?

Основное отличие кабельных сетей заключается в том, что СКС — это более глобальное понятие, охватывающее буквально все оборудование на предприятии — от компьютеров и телефонов до систем безопасности и пожаротушения. Эта система может поддерживать широкий спектр приложений и обеспечивать использование одного и того же канала для передачи разных сигналов. ЛВС — это отдельная сеть, которая соединяет только компьютерное оборудование. В современных условиях он организован на базе СКС.

От качества проектирования и монтажа СКС и ЛВС зависит производительность, долговечность и комфорт от эксплуатации систем. Обе процедуры крайне требовательны к квалификации исполнителя, потому доверять их стоит исключительно профессионалам – компании «Sky-Dynamics».

Мы сделаем корректно функционирующую кабельную инфраструктуру, которая отвечает запросам вашей компании. Заказать монтаж СКС у нас – значит получить возможность сконцентрироваться на развитии бизнеса, а не оптимизации его работоспособности.

Смотрите также

IT-услуги: что это такое, виды, особенности

Информационные технологии играют роль в жизни общества. ИТ-технологии преобразовывают накопленный человеческий опыт в удобный для.

24 февраля 2023

Преимущества удаленного видеонаблюдения и контроля

Всё большее количество функций, связанных с мониторингом, видеонаблюдением, контролем работы сотрудников можно осуществлять в удалённом.

14 февраля 2023

Отличие ИТ-аутсорсинга от сервисных услуг, консалтинга

Впервые столкнувшись с услугами в сфере ИТ-технологий, сложно уловить разницу между услугами, аутсорсингом и консалтингом.

Кабельная служба что это такое

СКС (или Структурированная кабельная система) – это физическая основа IT-инфраструктуры любого предприятия, объединяющая в себе информационные ресурсы различного назначения. Грамотно выстроенная система СКС позволит получить полноценный доступ ко всем ресурсам сети компании, используя всего лишь одну точку подключения.

СКС способна объединить в единую систему несколько информационных сервисов:

• ЛВС (Локальная вычислительная сеть)
• Телефонные сети
• Системы пожарной безопасности и сигнализации
• Видеонаблюдение
• Охранные системы

Компания «Первый номер» предлагает эффективные решения по построению кабельных систем для организаций любого размера и формы собственности. Основными услугами нашей компании являются проектирование, прокладка и монтаж СКС в Минске и по всей Беларуси. Наши специалисты обладают всеми необходимыми знаниями в области создания структурированных кабельных систем и их обслуживания.

Основные преимущества организации СКС

• Простота масштабирования. При необходимости, к системе можно подключить любое количество пользователей и оборудования.
• Безопасность. Благодаря использованию программных и аппаратных средств контроля доступа, СКС имеет отличную защиту от несанкционированных подключений к сети вашей компании.
• Обмен информацией. Эффективное размещение кабелей необходимого класса позволит создать систему быстрого обмена информацией между всеми сотрудниками компании.
• Экономия средств в долгосрочной перспективе. За счет длительного срока службы структурированной кабельной сети и низких эксплуатационных расходов происходит существенная экономия средств в долгосрочной перспективе.
• Универсальность. Дает возможность подключать сетевую аппаратуру любого назначения и передавать сигналы различного типа.

Отметим, что эффективная организация СКС поможет избежать значительных будущих затрат при увеличении объемов сети и изменении общей политики компании.

Кому следует доверить монтаж СКС

1. Компании, имеющей многолетний опыт проектирования, прокладки и монтажа структурированных кабельных систем.
2. Обладающей широкой технической базой и имеющей в своем штате квалифицированных специалистов, опыт и знания которых подтверждены специальными сертификатами соответствия.
3. Способной настроить СКС как на малом предприятии, так и в крупных компаниях-заказчиках.

Компания Первый номер

Свяжитесь с нашими специалистами и получите экспертную поддержку по вопросам монтажа СКС для Вашего бизнеса:

IP-телефония: как она работает?

Хотите быстро и выгодно телефонизировать офис «с нуля»? Вам надоела старая железная АТС? Что-то слышали про IP-телефонию? Наша статья — специально для тех, кто хочет узнать: ip телефония — что это? Для чайников и новичков в области облачных коммуникаций мы расскажем: как работает современная телефония, что необходимо для ее подключения, и какими преимуществами она обладает.

IP телефония: что это?

Предлагаем начать с простого определения: IP-телефония, интернет-телефония или voip телефония — это телефонная связь, которая работает через интернет. Не надо покупать дорогостоящее оборудование, прокладывать телефонный кабель. Нужен только интернет.

Требования к интернет-каналу:

• желательно иметь отдельный интернет-канал под IP-телефонию;
• ширина канала должна быть не менее 100 кбит/сек на каждую линию.

Мы рекомендуем заранее проверить качество интернет-канала на сайте Speedtest или Winmtr. Если сеть соответствует заявленным требованиям, любой сотрудник компании может самостоятельно подключить IP-телефонию.

Как работает IP-телефония?

Итак, мы уже знаем — что такое айпи телефония, теперь давайте разбираться — как она работает. Аббревиатура IP (Internet Protocol) расшифровывается как «межсетевой протокол». На его базе компьютеры и другие устройства распознают друг друга и безошибочно обмениваются голосовыми сообщениями.

Что же происходит непосредственно во время звонка? В этот момент голос трансформируется и становится цифровым сигналом. Он поступает в устройство и передается другому абоненту. Сигнал распознается другим гаджетом, поток вновь изменяется и становится аналоговым. В результате, абонент снимает трубку и слышит привычную ему речь.

Как подключить IP-телефонию?

Итак, интернет и понимание — что такое IP-телефония — есть. Что еще нужно для старта звонков? Для управления вызовами и приема их неограниченного числа важно подключить облачную АТС и виртуальный многоканальный номер.

Компания подключила IP-телефонию «с нуля» всего за 1 рабочий день. На базе АТС «Телфин.Офис» и виртуального номера Москвы удалось полностью телефонизировать три офиса. Теперь сотрудники не смотря на географическую разобщенность общаются друг с другом бесплатно (внутри корпоративной сети).

генеральный директор компании «ВремяНеЖдёт»

Подключение и настройка данных сервисов осуществляется в течение 1 рабочего дня силами провайдера айпи телефонии. Все работы ведутся удаленно (через интернет и по телефону). Кроме этого не забудьте подключить телефон или любое другое устройство, которое позволяет совершать и принимать звонки.

• Специальный IP-телефон. Это обычный телефонный аппарат, для работы которого необходим выход в интернет. Для этого надо подсоединить кабель прямо к телефону или подключить его к компьютеру, Wi-Fi-роутеру или IP-шлюзу.
• Телефон с IP-шлюзом. Если компания использует для звонков существующие телефонные аппараты, то каждый из них надо подключить к IP-шлюзу. Он преобразует голосовой сигнал в цифровой, и обычный телефон работает как IP-телефон.
• ПК или смартфон с программным телефоном. Чтобы звонить с мобильных, ноутбука или компьютера достаточно подключить программный телефон. Установить его можно на ПК с операционной системой Windows, на мобильный — на Android или iOS.

Оборудование для айпи телефонии выбирают сотрудники компании. Одновременно можно использовать все виды оборудования. Важно учесть, что для каждого телефона и компьютера необходима своя выделенная линия.

Преимущества IP-телефонии

Теперь обсудим плюсы использования современной телефонии: выгодную цену, широкий спектр сервисов, быструю масштабируемость, возможность интеграции и мобильность сотрудников.

Чтобы подключить ip телефонию в офис или ip телефонию для дома, не надо покупать специальное оборудование, вызывать мастера. Достаточно раз в месяц платить абонентскую плату за АТС — от 1090 рублей. Зависит ежемесячный платеж от числа пользователей и тех сервисов, которые подключены дополнительно.

Функциональность

Возможности айпи телефонии в разы превосходят функции некоторых аналоговых и цифровых АТС. Так, например, в стандартной АТС от Телфин уже представлено более 100 сервисов: голосовое приветствие, очередь и переадресация звонков, запись и хранение телефонных разговоров, голосовая почта и др.

Масштабируемость

IP-телефония позволяет масштабировать существующую корпоративную телефонную сеть. Число линий можно в считанные минуты изменить как в сторону их увеличения, так и уменьшения. Минимальное количество пользователей — 3 человека.

Интеграция

Виртуальную АТС — ключевой сервис айпи телефонии — можно объединить с любыми CRM-системами и другими бизнес-приложениями: 1С, MS Office, Битрикс24, amoCRM, МойСклад, Мегаплан, SugarCRM, Simpla CMS, U-ON Travel, Класс365, МоиДокументы-Туризм и др.

Офисная АТС интегрирована с корпоративной CRM-системой «Yclients». При звонке на экране компьютера высвечивается карточка клиента, и сразу можно сделать запись, что экономит время. При этом история звонков автоматически дублируется в CRM: кто из клиентов звонил и когда, записался или нет.

генеральный директор компании «Барбарелла»

Мобильность

Корпоративная телефонная сеть на базе айпи телефонии позволяет объединять не только городские, но и мобильные номера сотрудников. Благодаря сервису FMC и переадресации звонков для связи с удаленными менеджерами достаточно использовать добавочные номера, при этом АТС фиксирует все звонки.

Телфин нам рекомендовали наши партнеры. Приятно удивило соотношение цены и качества предоставляемых сервисов. Виртуальные коммуникационные решения помогли нам оптимизировать работу службы сервисно-технической поддержки клиентов. Скорость обработки заявок выросла. Мы забыли, что такое потеря телефонных звонков.

технический директор компании «911»

Хотите убедиться в качестве и возможностях айпи телефонии? Подключите виртуальную АТС «Телфин.Офис», если что-то не понравится, в течение 14 рабочих дней можно вернуть деньги.

менеджер по рекламе и PR

Из первых рук узнаю реальные истории клиентов и партнеров Телфин. Отвечаю за создание и поддержание имиджа компании. Распространяю публикации, новости и пресс-релизы в СМИ.

Строительство кабельной канализации, нормы, требования и правила

Строительство кабельной канализации предусматривает соблюдение ряда технических требований, норм и определенного свода правил.

И одним из главных требований, предъявляемых при строительстве местных телефонных сетей, является долговечность в эксплуатации, а также высокая надежность канализационных сооружений. Долговечность подразумевает возможность развития канализации благодаря гибкой структуре своей кабельной сети. Гибкая структура кабельной сети обеспечивается благодаря возможности оперативного выявления и устранения проблем, возникающих на линии во время эксплуатации, проведению необходимых профилактических работ, измерений, а также благодаря простоте и легкости в замене кабелей. Надежность характеризуется длительным сроком службы кабельной системы и работоспособностью канализационных сооружений.

В городах и поселках городского типа прокладка волоконно-оптических линий связи должна производиться в существующей кабельной канализации телефонных сетей. В случае отсутствия такой возможности необходимо построить новую кабельную канализацию или осуществить докладку каналов к уже существующей канализации, с целью расширения местных телефонных сетей.

При строительстве кабельной канализации стоит предусматривать способы защиты:

— от электрохимической коррозии;

— от попадания в колодцы и трубопроводы воды и газа;

— от механических воздействий и повреждений, вызванных сдвигами почвы, сдавливанием

грунтом и температурным влияниям.

Важно также учитывать местоположение трасс кабельной канализации и при возможности выбирать для подземного строительства непроезжую часть улицы с хорошим покрытием и избегать пересечений с уличными дорогами и рельсовыми путями.

Зачем нужна кабельная канализация и как она прокладывается

Для простого обывателя такое понятие как кабельная канализация звучит довольно странно. На самом же деле слово «канализация» означает лишь туннели, предназначенные для прокладки кабелей. Далее мы подробней рассмотрим, зачем используют такую канализацию и как она выполняется.

Канализация с уложенными в ней кабелями

Что такое канализация для кабелей и зачем она нужна

Как не сложно догадаться из названия, канализация для кабелей располагается под землей.

Это решение позволяет убрать из городского ландшафта:

• Телефонные линии;
• Электрические провода;
• Оптоволоконные кабеля и пр.

Среди достоинств прокладки коммуникаций в специальной канализации, можно выделить следующие моменты:

1. Канализация защищает провода от:

• воздействия влаги;
• перепадов температур;
• электромагнитных воздействий;
• сильных порывов ветра, ударов молнии и прочих природных явлений.

1. Обеспечивает доступ к коммуникациям в любое время, что может понадобиться для проверки, ремонта или замены сети.
2. Позволяет выполнять монтаж новых линий, не нарушая целостность дорожного покрытия.
3. Позволяет прокладывать разветвленную сеть связи независимо от расположения наземных сооружений и изменений рельефа.
4. Имеется возможность прокладывать провода не только горизонтально, но и вертикально, к примеру, в многоэтажных домах. А при необходимости можно проложить сеть даже под водой.

Конечно, канализация для кабелей состоит не только из туннелей, но и ряда других элементов, таких как смотровые и угловые колодцы, коллекторы, и пр. Эти элементы предназначены не только для выполнения ревизии и ремонтов, но и отвода из системы случайно попавшей воды.

Волоконный оптический кабель для прокладки в канализацию

Подготовительные работы

Устройство канализации начинается с выполнения расчетов и проекта. Самое главное при этом – разбить трассу таким образом, чтобы объем работ получился минимальным.

Благодаря такому подходу снизится цена проекта, а также ускорится процесс прокладки коммуникаций (см.

также статью «Телефонная канализация: особенности построения и эксплуатации»).

Трасса, по возможности, должна быть максимально прямолинейной, однако, нужно обходить всевозможные подземные сооружения, участки с близко расположенными грунтовыми водами и известковыми почвами. Поэтому заниматься проектированием должны исключительно специалисты.

Также на этапе проектирования решается, из каких материалов будут выполнены туннели.

• Бетонными;
• Асбестобетонными;
• Пластиковыми;
• Полиэтиленовыми;
• Керамическими.

Обратите внимание! Прокладка сетей связи в кабельной канализации осуществляется в трубах из асбестоцемента или бетона. Их диаметр обычно составляет 100 мм.

На фото – асбестоцементная канализация

Прокладываться могут не только одиночные трубы, но и сбалансированные в пакеты.

Так как качество передачи зачастую зависит от электрической однородности сети, на этапе проектирования выполняют группирование прокладываемых проводов по:

• Конструктивным особенностям;
• Значению рабочей емкости;
• Размерам длин;
• Волновому сопротивлению и прочим некоторым параметрам.

Кабельная канализация связи по СНиП через каждые 15-20 километров трассы обязательно должна быть оборудована кабельными площадками, основное требование к которым – ровная и сухая поверхность, даже в периоды таяния снега, разлива рек и выпадения осенних дождей.

Кроме того, как уже говорилось выше, в местах пересечения сетей устанавливаются люки, которые обеспечивают доступ к канализации.

Следует отметить, что колодцы бывают специальные и типовые.

Они могут быть выполнены из самых разных строительных материалов, к примеру, кирпича или железобетона.

Расстояние между колодцами не должно превышать 150 метров. В случае поворота трассы более чем на 15 градусов, на углу поворота обязательно устанавливают угловой колодец.

Обратите внимание! Сеть должна располагаться ниже уровня промерзания почвы. Если выполнить данное условие по каким-либо причинам невозможно, в канализации прокладывается греющий кабель.

Это саморегулирующаяся лента, которая располагается снаружи трубы и подключается к электричеству. Инструкция по подключению обогревающих кабелей предельно простая.

Траншея для кабельной канализации

Особенности строительства

Строительство кабельной канализации связи и электросети выполняется путем рытья траншеи.

При этом учитываются два основных показателя:

Если трасса проходит под дорогами, выкапывается туннель и сразу же укрепляется. Для ускорения процесса строительства, работы веду параллельно. К примеру, спецтехника занимается выкапыванием траншеи, а строительные бригады тут же своими руками возводят туннель.

Обратите внимание! Работы по прокладке кабелей можно выполнить при температуре окружающей среды не ниже -20 градусов по Цельсию. Если укладка кабелей осуществляется в полиэтиленовые трубы, то запрещается выполнять работы при температуре ниже -10 градусов.

Прокладка кабеля вручную

Что касается самой прокладки, то к ней имеются некоторые требования, которые зависят от массы кабеля:

Масса кабеля, кг/км	Средство тяжения	Вид тянущего элемента
До 1500	Работа осуществляется вручную	Стальной канат или стальная проволока сечением 3 мм
До 6000	Ручная лебедка либо кабельная машина	Стальной канат диаметром8,0-0 мм
От 6000 и больше	Кабельная машина	Канат из стальной проволоки диаметром 11-12 мм

Вот, пожалуй, и все основные особенности прокладки кабельной канализации.

Вывод

Кабельная канализация – это отличный способ защитить коммуникации связи и передачи электроэнергии от неблагоприятных условий окружающей среды.

Кроме того, они упрощают процесс прокладки сетей в городских условиях, но, в то же время к их устройству имеется ряд требований (

Состав проектной и рабочей документации

Состав проектной и рабочей документации может быть уточнена на этапе формирования технико-коммерческого предложения. По требованию Заказчика, проектная документация может быть дополнена следующими материалами:

-коммерческими предложениями от поставщиков;

-конъюнктурным анализом рынка.

Проектная и рабочая документация наружных инженерных сетей различается от типа сети, как правило, состоит из следующих материалов:

Проектная документация наружных инженерных сетей:

• титульные листы;
• содержание;
• состав проектной документации (допускается не прикладывать в каждый том);
• пояснительная записка в объеме постановления правительства (ПП) от 16.02.2008 N 87;
• принципиальные схемы;
• разрезы траншей;
• план прокладки сетей;
• спецификация оборудования изделий и материалов;
• необходимые расчеты;
• ведомость объемов работ (при необходимости);
• задания разработчикам смежных систем (АР, КР, АКи др.);
• технические условия на подключение объекта наружным сетям;
• сметная документация на строительно-монтажные работы (при необходимости);
• акт предпроектного обследования коммуникаций (при необходимости, для существующих объектов).

Рабочая документация наружных инженерных сетей:

• титульные листы;
• общие данные;
• принципиальные схемы;
• разрезы траншей;
• план прокладки сетей;
• спецификация оборудования изделий и материалов;
• необходимые расчеты;
• ведомость объемов работ (при необходимости);
• задания разработчикам смежных систем (АР, КР, АК и др.);
• технические условия на подключение объекта наружным сетям;
• сметная документация на строительно-монтажные работы (при необходимости);
• акт предпроектного обследования объекта (при необходимости, для существующих объектов);
• пояснительная записка (оформляется в виде прилагаемого документа, при необходимости).

Строительство кабельной канализации, нормы, требования и правила, прокладка кабеля связи проект

Строительство кабельной канализации предусматривает соблюдение ряда технических требований, норм и определенного свода правил.

И одним из главных требований, предъявляемых при строительстве местных телефонных сетей, является долговечность в эксплуатации, а также высокая надежность канализационных сооружений.

Долговечность подразумевает возможность развития канализации благодаря гибкой структуре своей кабельной сети.

Гибкая структура кабельной сети обеспечивается благодаря возможности оперативного выявления и устранения проблем, возникающих на линии во время эксплуатации, проведению необходимых профилактических работ, измерений, а также благодаря простоте и легкости в замене кабелей. Надежность характеризуется длительным сроком службы кабельной системы и работоспособностью канализационных сооружений.

Вывод

Кабельная канализация – это отличный способ защитить коммуникации связи и передачи электроэнергии от неблагоприятных условий окружающей среды. Кроме того, они упрощают процесс прокладки сетей в городских условиях, но, в то же время к их устройству имеется ряд требований (читайте также статью “Подключение стиральной машины к канализации и водопроводу: 5 несложных и самостоятельных шагов”).

Поэтому заниматься данной работой должны квалифицированные специалисты, которые обладают необходимой техникой. Из видео в этой статье можно получить дополнительную информацию по данной теме.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Кабельная канализация СНИП

Канализация кабельного типа существенно отличается от обычных канализационных систем, в том числе и функциональным назначением.

Единственное, в чем заключается их сходство – это нахождение обеих систем под землей.

Стоит отметить, что бурное развитие цивилизации в населенных пунктах, в том числе и небольших, вызвало необходимость прятать все коммуникации ниже уровня земли, чтобы не задействовать свободные территории под прокладку кабелей, труб и так далее. Чтобы улучшить ландшафтное содержание населенного пункта, было принято решение располагать все эти магистрали ниже уровня грунта в коллекторах или тоннелях.

Нормативные документы

Основным законом, который регламентирует все вопросы, касающиеся кабельной канализации, является Свод правил 76.13330.2012, который представляет собой актуализированную версию Санитарных норм и правил 3.05.06-85.

В этом документе отражены все нюансы разработки проектной документации, возможности использования планировки вертикального и горизонтального плана, применяемых материалов, глубину залегания труб и их сечение.

Все эти требования необходимо неуклонно соблюдать, чтобы система работала качественно и достаточно продолжительное время.

Необходимость в кабельной канализации

задача, которую решает такая сеть, это убирает с поверхности земли:

1. провода телефонные;
2. провода электрические;
3. кабели оптоволоконные.

Основными достоинствами такой системы принято считать:

1. защита проводов от чрезмерной влажности и резких температурных перепадов, воздействий электромагнитных полей, попадания молнии, порывов ветра и иных природных неприятностей;
2. круглосуточный доступ к сетям для проверки их работоспособности, а также устранения неисправностей;
3. возможность прокладки новых сетей без нарушения целостности асфальтового покрытия;
4. возможность прокладки системы без привязки к наружным сооружениям и изменениям рельефа местности;
5. возможность прокладки проводов не только по горизонтали, но и по вертикали.

Вопросы проектирования

Все начинается с расчетов и создания проекта, в котором определена трасса прокладки (она максимально должна иметь прямой вид), а также материалы для создания тоннелей. Трубы могут быть изготовлены из бетона, пластика, полиэтилена, керамики и асбестоцемента. Сечение таких труб, как правило, составляет 10 см.

Стоит отметить, что прокладкой кабельных канализаций должны заниматься специализированные предприятия с большим опытом в этой сфере и обладающие не только знаниями и умениями, но еще и профессиональной техникой.

Скачать документы:

Заказать услугу

Чтобы заказать проект наружных инженерных сетей, аудит существующей документации или обследование коммуникаций — свяжитесь с нами по любой удобной для Вас форме связи указанной на сайте.

Проектная организация ООО «МПБПРОЕКТ» выполняет работы по разработке проектной и рабочей документации наружных инженерных сетей Москве, Московской области и других регионах страны.

ООО «МПБПРОЕКТ» является членом саморегулируемой организации (СРО) и обладает опытом проектирования наружных сетей в плотной городской застройке, горной местности, на производственных площадках.

С перечнем выполненных проектных работ, а также отзывами наших Заказчиков, Вы всегда можете ознакомиться на нашем сайте.

TAGS : водоснабжениедокументызаказать проектинженерные сетиканализациянаружные сетинормативыпроектированиесхемытепловые сетиуслугиэлектроснабжение

Телефонная канализация: проектирование, монтаж, прокладка кабеля

статьи:

Все мы привыкли, что слово «канализация» связано, прежде всего, с водоотведением.

Но на самом деле, канализации бывают разными, и одной из разновидностей является телефонная канализация.

Определение, назначение и разновидности телефонной канализации

Телефонная кабельная канализация

Начать хотелось бы с того, что телефонная канализация — это сооружения заглубленного типа, которые организовываются за счет прокладки труб и установки колодцев.

Монтажные работы

Строительство телефонной канализации начинается с разметки трассы в соответствии с проектом.

Устройство может осуществляться как открытым способом, так и без нарушения грунтового слоя.

Перед началом нужно определиться с границами траншей и котлованов для колодцев.

Кстати, земляные работы осуществляются механизированным способом, а там где планируется пересечение коммуникаций – вручную.

Габариты траншеи определяются числом канав и глубиной закладки.

Для того чтобы попавшая в трубы вода благополучно стекала, дно траншеи выполняется под уклоном 3-4 мм/м.

Строительство телефонной канализации

Кабельная канализация СНиП, ГОСТ

Строительство кабельной канализации и прокладка кабелей должны проектироваться и осуществляться в строгом соответствии со СНиП (строительные нормы и правила) и ГОСТ (государственный стандарт).

Нормативы для кабелей ГОСТ

Выбор марок электрических и оптических кабелей необходимо осуществлять в зависимости от преимущественной области их последующего применения, согласно ТУ (техническим условиям) и ГОСТ.

Нужно обеспечить их полноценную защиту от внешних электромагнитных влияний, ударов молний, грызунов и коррозии.

Для прокладки в общей кабельной канализации используют исключительно экранированный, с алюмомедными жилами, кабель.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Контроль конструкции и размеров (пп.2.1, 2.3, 2.7) проводят сличением с чертежами и измерением размеров инструментом, обеспечивающим требуемую чертежами точность.

4.2. Контроль внешнего вида люков и маркировки пп.2.2, 2.4, 2.6, 2.8, 2.9 (в части наличия покрытия), 5.1-5.3 проводят внешним осмотром.

4.3. Контроль массы люков (пп.2.3, 2.11) проводят взвешиванием на весах с точностью до 0,2 кг.

4.4. Проверка совпадений уровней (п.2.5) должна производиться внешним осмотром, а проверка плотности прилегания крышки — путем скатывания чугунного ядра массой 15 кг по наклонному желобу под углом 30° с высоты 1 м по краю наружной крышки с шагом 60° относительно оси симметрии люка. При этом не должно наблюдаться выбивания крышки из корпуса. Допускается изменение условий проверки при сохранении параметров удара: угла к плоскости крышки, места удара, материала ядра, переданного импульса и числа ударов. (Измененная редакция, Изм. N 1).

4.5. При проверке на соответствие требованиям п.2.10 люки испытывают комплексно в собранном виде на прессе. Корпус люка должен плотно прилегать к опорной поверхности пресса по всей окружности. Нагрузка на крышку должна прилагаться точно в середине крышки через стальной пуансон диаметром 340 мм для люков типа Т и диаметром 200 мм для люков типа Л. Высота пуансона — не менее 100 мм. Основание пуансона должно быть скруглено радиусом 10 мм. Между пуансоном и крышкой должен быть проложен слой (не менее 5 мм) картона, резины или фетра. Давление увеличивается равномерно так, чтобы предельная испытательная нагрузка достигалась бы не быстрее, чем в течение 4 мин. Допускается производить испытание люков гидравлическим домкратом с отсчетом по манометру. При периодических испытаниях предельная нагрузка должна быть: 168·10 Н (17,0 тс) — для люков типа Т; 67·10 Н (6,8 тc) — для люков типа Л. При этом люки не должны разрушаться. При типовых испытаниях разрушающая нагрузка должна быть не менее: 206·10 Н (21,0 тс) — для люков типа Т; 72·10 Н (8,3 тс) — для люков типа Л.

4.6. Определение адгезии пленки покрытия (п.2.9) производится методом решетчатых надрезов по ГОСТ 15140-78. (Измененная редакция, Изм. N 1).

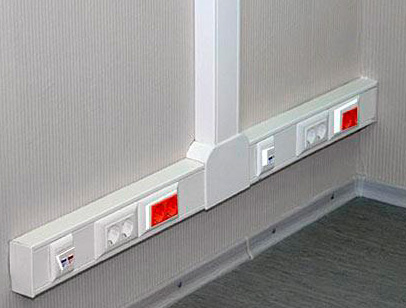

Структурированные кабельные сети

СКС — структурированная кабельная сеть. Или, грубо говоря, «розетки в стенке». Самое дорогое же в СКС — не розетки, а огромные километры проводов, соединяющие розетки с серверными и коммутационными.

Пласт понятий, которые скрываются за СКС, очень обширен. Там есть свои профессионалы, которые знают, когда нужно организовывать коммутационные на этажах, как правильно вести пачку волокон между этажами и т.д. Есть и свои маркетологи, задача которых убедить вас, что нужно делать именно так, на $Xk больше в смету, а не так, как вы хотели.

Сама область конструирования СКС ближе к строительным (инженерным) работам, нежели к области системного администрирования.

Но иногда в жизни сисадмина возникает ситуация, когда от него зависит, какой будет СКС в здании (этаже, комнате) фирмы. В худшем случае, сисадмин сам её тащит, в лучшем — эта задача отдаётся на аутсорс (точнее, подрядчикам). Но какой СКС будет, решают обычно два-три человека. При этом, оставшиеся два определяют лишь бюджет, а воевать за качество может лишь сисадмин. [с другого боку находится представитель подрядчика, который тащит одеяло в свою сторону, и хотя он может казаться сисадмину соратником в битве за качество СКС, на самом деле, он хочет просто дороже, и относиться к нему следует с осторожностью].

Здесь я пишу именно точку зрения администратора, как «конечного потребителя» СКС. Если я где-то соврал, или забыл написать о чём-то важном — говорите, поправлю.

Точка зрения владельца (директора)

Нужны провода с розетками. Чем дешевле, тем лучше. Админ как-то говорил, что компьютерные можно разветвлять на местах, так что можно класть их поменьше, ибо дорого. Кстати, вот там вот народ кучкой сидит, им одной розетки хватит.

Точка зрения подрядчика

Клиенту нужно продать максимум. Максимум, это полноценная СКС с коммутационными на этажах, межэтажной оптикой… Что? Он хочет подешевле? Ну и фиг с ним, пускай что хочет, то и делает.

Что ВАМ нужно от СКС?

Скорость

Выпишите для себя минимум, который вам нужен. Несмотря на рассказы маркетологов, большинству современных приложений за глаза и за уши хватает 10 мегабит. Редкому приложению нужно 100 мегабит (в основном, в связи с перекачкой большого объёма данных). Если приложению нужен гигабит, то, возможно, вы ошиблись с местом его установки (может, лучше к серверам поближе?). Выпишите всё, что обычно делается на компьютере. Окажется, что большая часть этих задач совершенно не требовательна к скорости. Если вы не нашли таких приложений, значит в ТЗ совершенно смело пишется требование категории 5е, а не 6, как вас могут начать уговаривать.

Телефония

Некоторые компании используют IP-телефоны, их этот вопрос не интересует. Если же у вас IP заканчивается возле АТС или используется старая телефония, то телефонные розетки нужны. Вопрос, как их делать?

• В одном проводе с ethernet
• Несколько телефонных пар в одном проводе
• Раздельно, отдельный провод на каждую розетку.

Первый вариант (ethernet+телефон), формально, допустим (может быть два приложения в одном кабеле), но я в своей практике встречал кабель, в котором начинали теряться пакеты в момент прохождения звонка (вызова). Главный плюс такого решения — экономия на проводах. Главный минус — необходимость это всё разводить. Это неудобно.

Второй вариант (ethernet отдельно, телефония по 4 пары в проводе) чуть лучше, но осложняется проблемой разводки в стене от розетки к розетке. Если ваш подрядчик готов это сделать без доп. оплаты — это может быть вариант. Минусом является неуниверсальность СКС (об этом ниже), плюсом — существенная экономия на кабеле (1 кабель вместо 4).

Третий вариант (каждой розетке отдельный кабель) самый интересный и самый затратный. У вас между серверной (коммутационной) и розеткой идёт строго набор проводов. Что через него пускать (ethernet или телефонию) — решаете вы. Пиком универсальности являются розетки для RJ45 как для ethernet, так и для телефонии (телефонные RJ11 в RJ45 вполне входят).

Третий вариант очень важен в смысле универсальности. Нужно два телефона? (факс+телефон) — пожалуйста, вот две розетки, можно их использовать. Нужно вместо телефона ещё один принт-сервер? Пожалуйста.

Этот вариант самый простой в коммутации (1 провод — 1 приложение), самый легко отлаживаемый и надёжный. И самый затратный.

Если у вас большое здание, то при 500 розетках для телефонов вы будете терять примерно 12 километров кабеля (сами можете посчитать цену) по сравнению с первым вариантом и примерно 18 км кабеля в сравнении со вторым.

Сколько розеток

Главный камень преткновения. Каждая розетка — это ДЕНЬГИ. Каждая розетка без использования — деньги на ветер. Обычно директорат смотрит на план рассаживания сотрудников, тыкает количество розеток, допускает ну, максимум, +2 в запас — и всё. А потом выясняется, что в комнате на 10 человек всего 3 пары розеток. Потому что раньше думалось, что это будет презентационная, а сейчас это комната бухгалтеров. Ах, да, надо ещё два сетевых принтера, вот к той стенке, и к этой. Нет розеток? Кого это волнует?

Решением проблемы является размещение розеток не по числу сотрудников, а по МАКСИМАЛЬНО ВОЗМОЖНОМУ числу рабочих мест. Т.е. по метражу помещения.

Получается ДОРОГО. Примерно в 1.5-4 раза дороже, чем если делать «под работающих». Но при этом СКС становится универсальной, т.е. пригодна к любому числу сотрудников в любом размещении.

Аргумент для начальства: если мы делаем СКС по числу рабочих мест, то при смене профиля бизнеса или пересаживании сотрудников все деньги пойдут коту под хвост, придётся переделывать. Если сделать СКС по метражу, то СКС будет атрибутом не текущего положения дел в компании, а элементом помещения (здания), она становится капитальной инвестицией в недвижимость, увеличивающим его рыночную стоимость и универсальность применения.

Коммутационные

(это касается случая, когда СКС на несколько этажей).

Мы можем дотащить все провода в серверную. Их будет МНОГО. В одной из организаций, в которой я работал, этот жгут едва можно было обхватить, почти метр в диаметре. Плюсом этого является та самая универсальность — провода идут по прямой (в смысле, без нарушения электрического соединения), включать в них можно что угодно — от телефона до видеокамеры.

А можем мы поступить хитрее. Мы кладём вертикальную часть СКС (межэтажные соединения), на каждом этаже выделяем закуток, в который сходятся провода с этажей. В принципе, таких закутков на этаже может быть даже больше одного.

СКС на этаже — универсальная. СКС межэтажная — специализированная.

Межэтажная СКС: между этажами идёт гигабит, а то и все десять, а то и оптика, а то и… (не забываем в этом месте про скромность, и останавливаемся на гигабите), ставится коммутатор. Телефония спускается в многомногомногопарном кабеле, который разводится на патч-панели или кроссы (крон66 или что-то подобное). Далее универсальная СКС этажа как угодно душе коммутируется между вариантами «телефония», «ethernet», «сигнализация» и т.д.

Плюс этого решения — в серверную сходится несколько толстых проводов телефонии (которые заводятся в АТС и о них можно больше не думать), несколько гигабитных (10 гигабитных) кабелей, сходящихся к коммутаторам (видимо, к distribution level, если следовать схеме цисок). Серверная свободна от проводов, всё «низменное» пользовательское вынесено из серверной. Туда не нужно заглядывать второстепенному персоналу, чтобы прекинуть провода для пересаживаемого сотрудника, там остаётся только всё Очень Важное.

Однако, из этих плюсов вытекают минусы. Вынос части оборудования из серверной в коммутационную (понятно, что по-хорошему это должна быть маленькая комнатка, в реальности это обычно коммутационный короб под потолком, а то и на полу в одном из кабинетов) приводит к повышению уязвимости СКС. Пыль, грязь — это первое. Второе — несанкционированный доступ (вы даёте возможность человеку осуществления идеальной man-in-middle атаки в глухом углу здания) и хулиганство. Третье — СКС теряет свою универсальность. А что, если не хватило телефонных пар на этаж? А ниже этажом используется 10 пар из 200…

агрессивное ветвление

(я не знаю, как эта схема называется официально)

Вместо единственной коммутационной, мы делаем множество полок. Условно говоря, на каждые 1-2 комнаты — отдельная коммутационная полка. В неё приходит 1 ethernet и 1 скольки-то парный телефонный кабель. Эта схема — промежуточная. С одной стороны, вы имеете меньше проводов из серверной (не по числу рабочих мест, а по числу шкафов), с другой стороны, СКС отдельной комнаты может быть переделана с малой кровью. Это плюсы.

Минусы — та же проблема несбалансированности приложений (если в комнату не хватило телефонии, что делаем?), множество мест, где находится полки (не всегда эти места очевидны и хорошо документированы, я как-то находил такую коммутационную посередине комнаты над фальш-потолком). Размещение электрического оборудования (коммутаторов) требует электопитания (частично может быть сглажено PoE, но это дорого. ).

У этого решения есть «самый дешёвый вариант» — это хаб (свитч) под ногами или в углу. Из серверной выходит несколько проводов к свитчам, от этих свитчей идут провода к соседним свичам… Так можно обеспечить пару сотен розеток ценою 3-4 бухт (300м*4=1.2км) проводов, нескольких десктопных свичей и патчкордов, которые обычно не патчкорды а та же витая пара, но обжатая. [Справка: монолитная витая пара (в которой каждый провод — монолитный медный) имеет лучшие характеристики, но низкую механическую прочность, «настоящие» патч-корды имеют многожильные волокна, которые хуже для передачи данных, зато лучше переживают изгибы, наступания, пережимания стульями и столами]. Именно от этого варианта следует бежать как чёрт от ладана, ибо проблем он доставит столько, что словами не описать (свичи будут терять питание, подвисать, кабели будут путаться и пачкаться… даже вспоминать о таком не хочется).

Коммутационные и полки

Самый радикальный вариант: на этаж приходит вертикальная кабельная сеть, с этажа идёт горизонтальная, до полок в комнатах, от полок в комнатах идёт «внутрикомнатная СКС» до розеток на рабочих местах.

Плюсы — сумма плюсов предыдущих.

Минусы — те же, но появляется ещё один: чем больше коммутаций происходит с приложением, тем хуже сигнал (речь не про коммутаторы, разумеется, хотя они тоже увеличивают задержку, что в некоторых приложениях может быть неприятным). 8 разъёмов от телефона до АТС — вполне себе достойная причина, чтобы через год два начать подхрипывать в телефонную трубку.

Интересной особенностью такого решения является то, что оно отлично ложится на модель ядро-дистрибьюция-доступ. При этом самые важные провода — межэтажные, обычно проходят в коробе, их там мало (это важно, т.к. маленький короб сделать проще), они хорошо защищены (возможно, внутри стен).

А нафига все эти провода?

И тут рисуется ещё одна интересная схема, это wifi и dect. Если вместо СКС по комнатам размещать внутри помещений wifi точки доступа и dect’овые базы телефонов, то количество проводов существенно сократится.

Однако, это всё равно не решит проблемы доведения провода до этажа (комнаты), да и качество/скорость wifi с хорошим ethernet не сравнима (как по задержке, так и по вероятности потери пакета).

Что выбрать?

Снова возвращаемся к первым пунтам. Сначала вы должны решить, как будут распределяться розетки. По человекам, или по квадратным метрам.

Далее, вам надо посчитать, сколько всего проводов будет. Если меньше пары сотен (и если длина проводов уложится в 100м лимит), возиться с коммутационными не стоит. Если проводов много, или большие расстояния — стоит подумать о коммутационных. Если будет хотя бы малейшая возможность отвоёвывать себе помещения, а не шкафы — нужно воевать за помещения. Без окон, без батарей, без проходных дверей. Просто кладовка.

Какой провод выбирать? На самом деле, любой, самый дешёвый, на котором подрядчик готов поручиться за качество. Самые дешёвые провода, проходящие сертификацию (способные пройти сертификацию) работают не хуже, чем серебрянная витая пара из бескислородной меди с ферритовым пирсингом.

А вот с розетками и патч-панелями всё куда как хуже. Плохие розетки — вечная мука администратору.

1. Сердечник должен держаться хорошо. Если на шурупах — замечательно. Автозащёлкивающиеся часто ломаются и болтаются потом глистой внутри коробки.
2. Наклон вниз или крышечка — небольшой плюс (меньше пылятся)
3. Обжим витой пары должен быть с использованием ударника, а не с пластиковой крышкой с зубьями. Эти зубья обжимают пару хуже, чем ударник.
4. Прочная (извините за банальность): она должна нормально держать провод, не скрипеть при движении проводом внутри розетки. Ей работать годами, и никто не обещает, что провода будут включать/вынимать аккуратно.

Патч-панели телефонии же — это место для холиваров. Для начала: следует ли разводить телефонию на патч-панели или на кроны? Если на крон — он компактен, очень компактен. Если на патч-панель — коммутацию можно делать без ударника и силового воздействия.

Аналогичные же холивары и вокруг патч-панелей для ethernet. Они нужны или нет? Ведь провода могут приходить «напрямую» и втыкаться в коммутаторы. При этом меньше механических контактов и расплетения, т.е. тракт получается надёжнее. Со стороны сторонников: патч-панели позволяют организовать хозяйство правильно. Как показывает опыт, если юнитов свободно много, то патч-панели ставят. Если юнитов мало, то обычно жмотятся.

Какой вариант выбирать — решать вам.

Нумерация

За вычетом проводов, второй (а может, даже, и первой) ценностью СКС является её схема. Схема должна показывать какая розетка куда идёт и КАК идёт (т.е. на плане здания должны быть явно начерчены места прохождения проводов). Ещё важнее наличие номеров розеток как у самих розеток, так и с «серверной» стороны (т.е. с той стороны, которая разведена на патч-панели или в коммутационных). Если номеров нет, можете выкидывать СКС (или начинать долгую мучительную процедуру нумерации). Номера должны быть написаны так, чтобы их было легко прочитать (т.е. рукописные номера — не очень), и так, чтобы оставаться годами. Т.е. карандаш однозначно «нет».

Нужно ли нумеровать патч-корды межу патч-панелями и оборудованием при коммутации? Раньше я считал, что да. Сейчас — сомневаюсь, потому что в правильной СКС эти провода очевидно видны и легко находятся.

Патч-корды

Ну и последнее. Патч-корды ДОЛЖНЫ быть с крышечкой, колпачком, обратным язычком… Чем угодно, что будет защищать защёлку джека от целпляния за провода при протягивании провод через соседей. ЭТО ВАЖНО. Поверьте мне, я лично мучался с 400+ проводами БЕЗ колпачков. Это АД. Вместо простого «потянул и вытащил» приходится вручную каждый провод распутывать от соседей, процесс распутывания расщерепливает аккуратно уложенные провода, мешает вытаскивать другие провода… Колпачок (или хотя бы заглушка сзади) — ОБЯЗАТЕЛЬНО.

Кабельная служба что это такое

Структурированная кабельная система (СКС) — это единая система кабельных трасс, которая позволяет передавать информацию любого рода, т.е. на каждое рабочее место может быть подана нужная информация, например (компьютерная сеть, телефон, телевизионное видеонаблюдение, сигнализация и т.д.) без прокладки дополнительных кабельных сетей.

Основа структурированный кабельных сетей

Надежность

Все монтажные работы по СКС должны проводятся сертифицированными специалистами, которые имеют сертификат партнеров производителя, так как установка СКС требует качества. При этом используется специальное оборудование, материалы и технологии, обеспечивающие наиболее оптимальное и надежное решение по построению структурированной кабельной сети для каждого отдельно, в зависимости от специфики объекта. Сертификация специалистов производится у соответствующих вендеров оборудования. Это с одной стороны дает уникальное знание специфики конкретного типа и марки оборудования, а с другой — позволяет предоставлять системную гарантию на СКС до 25 лет!

Функциональность

В XXI века становится очень важным получение вовремя, и главное быстро, необходимой информации. От скорости и надежности передачи информации, которую может предоставить сертифицированная сеть, зависит эффективность любого бизнеса, будь то Банк или другая коммерческая организация. Это основа любой проводной сети передачи информации. Корпоративные высокопроизводительные сети требуют использование современных технологий по построению СКС. Наибольший процент причин отказов, как правило это 60% в кабельной сети является неполадки при построении СКС, а точнее не правильно спроектированной и смонтированной кабельной сети, что приводит к простою системы в целом и наносится серьезный ущерб бизнесу. СКС подразумевает передачу информации любого рода, это означает, что при желании иметь на рабочем столе IP телефон или сигнал от любого вида сигнализации не придется прокладывать новый кабель, тем самым, вмешиваясь в кабельные трассы, что может повредить работоспособности системы, а использовать существующую кабельную сеть. Управление разного рода информации осуществляется из единого информационного центра.

Правильно спроектированная, а затем и смонтированная кабельная сеть это гарантии надежной, с точки зрения функциональной информационной инфраструктуры бизнеса.

Наращиваемость и модернизация

В процессе эксплуатации, как правило, возникает необходимость в наращивании системы. Если необходимо подать на рабочее место кабельное телевидение вместо компьютерной сети или телефона, это легко можно сделать. Переключение сигналов информационного потока происходит из единого места за короткий промежуток времени, при этом используются существующие розетки, разъемы и кабельные трассы и вся остальная система работает без каких либо перебоев.

Экономичность

Вложение в СКС немалых средств довольно быстро окупается за счет малых затрат на содержание и техническую поддержку. Управление всеми потоками информации осуществляется из единого места централизованно. Количество проложенных трасс, а так же разъемов в несколько раз меньше, при этом сохраняя свое качество и скорость передачи информации. Техническому персоналу не придется тратить время на поиск неисправности в кабельных сетях. При этом простои будут сводиться к минимуму, а так же сократятся затраты на содержание самого персонала.

Воспользуйтесь нашим калькулятором для быстрого расчета вашей системы безопасности

Рассчитать стоимость системы

Принципы построения кабельных систем локальной сети

Локально вычислительная сеть (ЛВС) позволяет объединять компьютеры расположенные близко друг от друга, тем самым подключение компьютеров ограничено этой кабельной системой. Существует несколько видов локальных систем:

• LAN (Local — Area Network) – является более крупномасштабным кабельным образованием;
• CAN (Campus-Area Network) – кампусная сеть, объединяющая локальные сети близко расположенных зданий;
• MAN (Metropolitan-Area Network) – сеть городского масштаба;
• WAN (Wide-Area Network) – широкомасштабная сеть;
• GAN (Global-Area Network) – глобальная сеть.

Традиционной и наиболее распространенной средой передачи данных является медь так называемые Copper cable. Но в последнее время все чаще стали появляться сети на основе «Оптоволокна», (Fiber-optic cable) коротко называемые «Fiber» сети (волокно).

В процессе эксплуатации, локально вычислительные сети развивались непрерывно совместно с современными технологиями, что позволило прийти к физической среде звезда с Коммутатором в центре и с использованием витой пары (UTP). Максимальное удаление точки от центрального устройства не должно превышать 90 м., остальные 10 м. допустимой длины используют для соединения оборудования компьютеров с коммуникационным оборудованием. Таким образом, построение локально вычислительных сетей стала практически независимой от применяемых технологий, что повлияло на появление концепции структурированной кабельной системы (СКС) – SCS «Structured Cabling System». На этой концепции основан современный подход к созданию коммуникационной инфраструктуры зданий и сооружений с большим количеством компьютерной техники.

Согласно концепции по (СКС), по всей территории здания, на которой могут располагаться рабочие места, устанавливаются телекоммуникационные розетки.

Количество розеток определяется таким образом, что бы на одно рабочее место приходило по две розетки, одна из которых используется для голосовой связи (телефон), а другая для обмена данными и располагаются они так, чтобы шнур патч-корд (Patch cords), соединяющий оборудование (компьютер, принтер и т.д.) по длине не превышал 2 м.

Коммутационный узел необходимо располагать на каждом этаже здания, тем самым обеспечивается функциональность системы в целом. Кабели от рабочих мест сводятся в коммутационный узел, поэтому их называют горизонтальными, хотя они могут быть и вертикальными в некоторых случаях.

Коммутационные узлы связывают между собой магистральными линиями, которые называют вертикальными.

В общем представлении кабельные системы должны обеспечивать возможность подключения абонентских розеток к портам коммутационных узлов, при этом механически не затрагивать стационарные кабельные системы, это кабели проложенные и после прокладки оконцованные на кросс-панелях. Так же особое внимание следует уделить такому моменту как установка СКС, ведь от этого напрямую зависит качество работы.

Стандарты структурированных кабельных сетей

Структурированные кабельные сети имеют три основных стандарта:

• EIA/TIA-568A Commercial Building Telecommunications Wiring Standard (американский);
• ISO/IEC IS 11801 Information Technology – Generic cabling for customer premises cabling (международный);
• CENELEC EN50173 Performance Requirements of Generic Cabling Schemes (европейский)

Указанные стандарты международные. В России действуют свои стандарты, но они в точности соответствуют международным вплоть до ошибок и неточностей в переводе.

Стандарты описывают практически одну и ту же область, но есть различия в терминологии. Основные цели этих стандартов:

• определить общую кабельную систему, максимально поддерживающую различного типа оборудования и производителя;
• обеспечить установку СКС удовлетворяющую требованиям сотрудников находящихся в этом здании;
• различать и устанавливать различные пропускные способности кабельных соединений.

В стандартах имеются понятия категорий (Category) и классов (Class):

В стандарте 568A и для проводки в целом, и для компонентов (кабелей и соединителей) имеется 5 категорий, пропускная способность 5-ой категории до 100 МГц.

В стандартах 11801 и 50173 для проводки в целом определены классы (С, D, E, F)

• класс C означает, что полоса частот в пределах 10 МГц
• класс D означает, что полоса частот в пределах 100 МГц, это 5 категория
• класс E означает, что полоса частот в пределах 200 МГц, это 6 категория
• класс F означает, что полоса частот в пределах 600 МГц, это 7 категория

Выводы

При оснащении вновь возводимых зданий, при реконструкции существующих, при проектировании современных офисов, сеть информационных коммуникаций является определяющей для надежной и бесперебойной работы бизнес процессов. Качество информационных коммуникаций и построение в соответствие со стандартами СКС — это гарантия стабильности работы и надежная защита инвестиций.

Наши вендоры

PANDUIT — это мировой лидер в разработке и производстве средств коммуникации, предлагающий полные решения для обеспечения требований современных потребителей. СКС PAN-NET — это высокопроизводительные решения с запасом на будущее. Ее компоненты сконструированы с учетом требований самых передовых приложений, таких как Voice over IP (VoIP), Power over Ethernet (PoE), а также последних требований по надежности и безопасности. Продукты PANDUIT разработаны с применением инновационных технологий благодаря нашему постоянному фокусу на интересах потребителей и высокому уровню инвестиций в НИОКР.

Компания ЮНИМАКС имеет статус сертифицированного инсталлятора сетевых компонентов Panduite PCI. Статус подтверждает необходимый высокий уровень профессионализма сотрудников компании и знание требований и норм по монтажу структурированных кабельных систем. Системы смонтированные сертифицированным инсталлятором сопровождаются системной гарантией от Panduite на 25 лет.

Слаботочные сети (СКС, ОПС, СКУД, СОУЭ, видеонаблюдение)

Структурированные кабельные системы (СКС) – это системы, объединяющие в себе все существующие сети в объекте: локальные, вычислительные, телефонные, системы, видеонаблюдения, пожарной безопасности и т.д. СКС обеспечивают удобство использования коммуникаций, их длительный срок службы, высокое качество передачи данных, а также повышают уровень автоматизации на объекте.

Локально вычислительные сети (ЛВС)

ЛВС (локальная вычислительная сеть) – это комплекс оборудования и программного обеспечения, обеспечивающий передачу, хранение и обработку информации.

Назначение локальных сетей

Назначение локальной сети — осуществление совместного доступа к данным, программам и оборудованию. У коллектива людей, работающего над одним проектом появляется возможность работать с одними и теми же данными и программами не по-очереди, а одновременно. Локальная сеть предоставляет возможность совместного использования оборудования. Оптимальный вариант — создание локальной сети с одним принтером на каждый отдел или несколько отделов. Файловый сервер сети позволяет обеспечить и совместный доступ к программам и данным.

У локальной сети есть также и административная функция. Контролировать ход работ над проектами в сети проще, чем иметь дело с множеством автономных компьютеров.

Локальные сети делятся на два вида:

• Одноранговые локальные сети — сети, где все компьютеры равноправны: каждый из компьютеров может быть и сервером, и клиентом. Пользователь каждого из компьютеров сам решает, какие ресурсы будут предоставлены в общее пользование и кому
• Локальные сети с цетрализованным управлением. В сетях с централизованным управлением политика безопасности общая для всех пользователей сети.
  В зависимости от назначения и размера локальной сети применяются либо одноранговые сети, либо сети с централизованным управлением.

• Активное оборудование – коммутаторы, маршрутизаторы, медиаконвекторы;
• Пассивное оборудование – кабели, монтажные шкафы, кабельные каналы, коммутационные панели, информационные розетки;
• Компьютерное и периферийное оборудование – серверы, рабочие станции, принтеры, сканеры.

В зависимости от требований, предъявляемых к проектируемой сети, состав оборудования, используемый при монтаже может варьироваться.

Видеонаблюдение и контроль доступа

Системы видеонаблюдения
Проектирование, монтаж и обслуживание систем видеонаблюдения

Видеонаблюдение – современный, эффективный способ контроля за вашим бизнесом или личным пространством. Видеонаблюдение обеспечивает не только своевременное выявление и раскрытие преступления по имеющейся записи, но и позволяет предупредить правонарушение. Видеонаблюдение можно установить на производстве, в банках, в торговых центрах и магазинах, в офисах и учреждениях, в квартирах и домах. Монтаж, обслуживание и проектирование систем видеонаблюдения — важный элемент создания системы безопасности.
Компания Монтажспецстрой предлагает вам свои услуги в проектировании системы видеонаблюдения, ее монтажа и обслуживания. Мы подберем вам именно такую систему, которая будет решать ваши цели и задачи.

Установка системы видеонаблюдения состоим из следующих этапов:

• Проектирование системы и подбор специального оборудования;
• Расчет и анализ стоимости монтажа системы;
• Монтаж системы;
• Пусконаладочные работы;
• Организация методов управления системой.

Различают аналоговое и цифровое видеонаблюдение. Первый вид характеризуется простотой в эксплуатации, низкой стоимостью оборудования и монтажа. Однако, аналоговое видеонаблюдение не обеспечивает качественной съемки, запись информации производится на кассеты, требующие смены, ухода и хранения.

Более качественным, хотя и более дорогим, является цифровое видеонаблюдение. Его монтаж требует больших усилий и затрат, а эксплуатация – квалифицированного персонала со знанием программного обеспечения, функций записи и просмотра информации. Запись производится на жесткий диск, на довольно продолжительный срок без остановок и пауз. Цифровая система видеонаблюдения позволяет осуществлять разные задачи, такие, как распознавание лиц, документов, номеров и марок автомобилей, момент возникновения аварий или пожара. Это обеспечивается применением специальных программных средств обработки полученной с видеокамеры информации. Это заметно повышает эффективность системы и рационализирует работу оператора. Цифровое видеонаблюдение в основном применяется в крупных организациях. Современные системы видеонаблюдения могут монтироваться как на проводной, так и беспроводной основе.

При проектировании систем видеонаблюдения необходимо знание не только об объекте охраны, но также о характеристиках и особенностях оборудования. Основными элементами для организации видеонаблюдения являются телевизионные камеры (черно-белые и цветные), мониторы, объективы, мультиплексоры, цифровые видеорегистраторы с записью на жёсткий диск. Также используются различные поворотные устройства, кронштейны, кожухи, модуляторы, усилители и т. д. Состав и количество оборудования, камер зависит от характеристик объекта, условий работы, расстояний между телекамерой и постом наблюдения и многим другим.

Наша компания проводит комплексное обслуживание систем видеонаблюдения. Мы проводим профилактические работы, диагностику и ремонт оборудования. Наши специалисты проводят профессиональные консультации, обучение и переподготовку Вашего персонала.

Компания Монтажспецстрой обеспечит Вам доступные цены и разумные сроки установки систем видеонаблюдения. Мы практикуем индивидуальный подход к каждому клиенту. Компания не только продает системы видеонаблюдения, но также осуществляет монтаж, проектирование и дальнейшее обслуживание системы с учетом особенностей работы Вашего объекта.

Охранно пожарная сигнализация

Установка и обслуживание ОПС

К сожалению, пожары являются довольно частым явлением в нашей жизни. Так, ежегодно по стране возникает более 200000 пожаров разной степени сложности. При этом пожар страшен тем, что он наносит не только материальный ущерб, но также вредит здоровью людей, подвергает жизнь опасности.

Разумеется, чтобы свести к минимуму опасность возникновения пожара, нужно строго соблюдать правила пожарной безопасности. Но это не всегда является единственным эффективным средством. Есть еще один довольно действенный метод защиты – установка специальных охранно-пожарных сигнализаций (далее ОПС).
Зачем нужна ОПС

Главное ее назначение – получение, обработка и предоставление потребителю данных о каком-либо проникновении на объект и возникновении на нем пожара. Данная установка представляет собой целый комплекс специальных технических средств. Она интегрируется в единый комплекс, который объединяет в себе коммуникационные, инженерные системы, а также системы безопасности объекта. Благодаря этому системы пожаротушения, контроля за доступом и оповещения обеспечиваются исключительно достоверной информацией.
Проектирование

Здесь основное значение играет тип объекта, его эксплуатационные характеристики и функции. Сотрудники компании «Монтажспецстрой» обладают необходимой квалификацией, позволяющей точно определить все параметры, чтобы впоследствии установить такую систему ОПС, которая будет работать максимально эффективно при заданных условиях. На этапе проектирования сотрудники фирмы выедут на объект и произведут расчет необходимого оборудования.
Монтаж и обслуживание

Монтаж ОПС включает в себя несколько этапов:

• проектирование;
• составление плана эвакуации в соответствии с планировкой объекта;
• монтаж табло выхода и ручных извещателей;
• установка датчиков в том количестве, которое необходимо для конкретного типа ОПС;
• установка огнетушителей (при этом очень важно, чтобы на каждом из них были отмечены дата заправки и последней проверки);
• составление договора на последующее обслуживание.

Совершив необходимые действия по проектированию и монтажу ОПС, наша компания возьмет на себя все обязательства по дальнейшему обслуживанию. Наши специалисты будут регулярно проводить осмотр, чтобы вы могли быть уверены в своей безопасности.

Помимо информирования о пожаре, к функциям системы относится также наблюдение и передача информации о протечке отопления и водоснабжения.
Основные требования к ОПС

• обнаружение возгорания на ранней стадии;
• круглосуточное наблюдение за объектом;
• максимально точное определение места возгорания;
• предоставление в простом виде информации о месте и факте возгорания;
• контроль за исправностью датчиков.

Зачастую руководители предприятий не особо выбирают, к услугам какой фирмы обратиться. И напрасно. Ведь нередки случаи, когда впоследствии пожарные инспекции обнаруживают недостатки систем. И чаще всего эти недостатки касаются этапа монтажа и последующего обслуживая системы. Поэтому не следует доверять столь важную задачу фирмам-любителям, которые готовы предложить минимальную цену за свои некачественные услуги. Ведь может случиться такое, что за их безответственность вам потом придется заплатить гораздо больше.

ОПС установленная компанией «Монтажспецстрой» будет качественно выполнять все возложенные на нее функции, обеспечивая вашу безопасность.

В этой статье мы объясним простым языком отличие ЛВС от СКС, для тех, кто не занимается проектированием и монтажом этих систем и не знает их особенностей.

В этой статье мы объясним простым языком отличие ЛВС от СКС, для тех, кто не занимается проектированием и монтажом этих систем и не знает их особенностей.

Что такое ЛВС и СКС? Многие думают, что это одно и то же, а именно, офисная компьютерная сеть. В этом есть доля правды, так как офисная компьютерная сеть как раз является ЛВС или LAN. Но СКС подразумевает нечто большее, и ЛВС обычно является ее частью. Рассмотрим этот момент подробнее.

Сегодня в зданиях любого назначения, будь то офисные, промышленные, административные, главными инструментами являются компьютеры и телефоны, соединенные в одну сеть для слаженной совместной работы. Ее конфигурация определяется потребностями организаций и сотрудников, работающих в этих зданиях.

• локальные вычислительные сети ЛВС,
• телефонные сети и АТС,
• слаботочные системы безопасности: охранную и пожарную сигнализацию, оповещение и управление эвакуацией,
• видеонаблюдение, контроль и управление доступом,
• автоматизацию и диспетчеризацию инженерного оборудования,
• телевидения и радио.

Список впечатляет, не правда ли? Для надежной интеграции и эксплуатации этих систем важно правильно выполнить проектирование СКС, с учетом всех требований и стандартов и исходной документации. Проще говоря, чтобы при дальнейшей эксплуатации хватило с запасом пропускной способности, но при этом не было значительного перерасхода материалов и комплектующих.

Структурированная кабельная система состоит из медных и оптоволоконных кабелей, коммутационных комплектующих, шкафов, кабельных лотков, кабель-каналов и других необходимых элементов, проложенных в виде многоуровневой структуры во все места объекта, где понадобится подключение.

Локальная вычислительная сеть (LAN) обычно покрывает офис, здание или группу зданий, занимаемые одной организацией или бизнесом, и охватывает компьютерное и периферийное оборудование, позволяя обмениваться данными. Монтаж локальной вычислительной сети осуществляется на основе рабочего проекта.

Проекты СКС и ЛВС включают в себя примерно одинаковый набор данных: пояснительную записку, чертежи, документацию, пакет разрешительной документации и так далее.

• Монтаж СКС чаще всего производится до отделочных работ, и включает в себя строительные и земляные работы, установку лотков, шкафов и коммутационного оборудования и прокладку кабелей, пусконаладку.
• Монтаж ЛВС обычно производится в отделанных помещениях, и включает в себя установку и настройку серверов, прокладку кабель-каналов, укладку кабелей, установку розеток, пусконаладку.

Качество проектирования и монтажа СКС и ЛВС будет определять безопасность и комфорт работы в здании на долгие годы вперед.

Надеемся, что теперь вы точно знаете назначение и отличия между этими системами!

© «KRON construction», при полном или частичном копировании материала ссылка на первоисточник обязательна.

Что такое система СКС?

Стандартизация СКС охватывает все этапы ее строительства и последующее использование. Стандарты определяют структуру СКС, рабочие параметры пассивного и активного оборудования, правила проектирования, правила составления проектной документации и многое другое.

Не существует единого, глобального стандарта СКС. Имеется ряд международных и локальных стандартов, таких как американский, европейский, канадский и т.д. В первую очередь стандарты СКС адресованы монтажникам и строителям, т.к. соблюдение всех стандартов особенно важно именно на этапе строительства СКС.

В России, как правило, используется стандарт ISO/IEC 11801 т.к. Россия является членом Международной организации стандартизации ISO.

Подсистемы СКС

• Горизонтальная подсистема.
• Магистральная подсистема здания.
• Магистральная подсистема комплекса зданий.

Горизонтальная подсистема СКС

• Скрытая прокладка кабеля в стене, под потолком или в фальш-поле. Скрытая проводка кабеля предусматривает установку встроенных розеток и монтаж напольных лючков.
• Прокладка кабеля в кабель-канале. Обычно применяются ПВХ-пластиковые короба различных производителей.
• Прокладка в кабельных лотках и с помощью подвесов.

Рабочее место или рабочая зона включает все оконечные устройства пользователя. Рабочее место комплектуется обычно двумя информационными розетками в которые с помощью патч-корда подключается оконченное оборудование. Патч-корды обычно бывают длиной 1,5-5 м и имеют стандартный разъем RJ-45.

Коммутационный узел этажа – это место где происходит коммутация всех горизонтальных кабелей. Коммутационный узел выполняется либо в виде стойки, либо в виде монтажного шкафа. При необходимости для коммуникационного узла отводится специальное помещение.

Фальшпол СКС	Лотки СКС
Короба СКС	Встраиваемые розетки СКС
Лючок СКС	Колонна СКС

Вертикальная подсистема СКС

Вертикальная подсистема СКС соединяет распределительные шкафы этажей. Она является частью горизонтальной СКС, только имеет вертикальное направление. Вертикальная подсистема характерна использованием высокоскоростных каналов связи, таких как гигабитный ethernet или оптоволокно.

Все вертикальные каналы связи сходятся в центральной точке (главной коммутационной комнате), откуда выходят за пределы здания или компании. Как правило, вертикальная подсистема имеет несколько линий, в том числе резервные линии, т.к. при обрыве кабеля или выходе из строя этажного коммутатора, остается неподключенным целый этаж или более.

Кабели вертикальной подсистемы СКС должны отвечать требованиям противопожарной безопасности.

Магистральная подсистема СКС

Магистральная подсистема соединяет кабельные системы нескольких зданий. Обычно по магистральной системе передаются два вида сигналов: цифровые и голосовые.

Самая распространенная среда передачи магистральной подсистемы – это оптоволоконный кабель (одномодовый или многомодовый). Если длина пролета между коммутаторами не превышает 90-100 метров, в качестве среду передачи может использоваться медная витая пара. На больших расстояниях надо использовать оптоволокно или медь, но только для передачи голосовых данных.

Система заземления СКС

Все металлические элементы системы ЛВС должны иметь заземление. Особое внимание уделяют местам соединений кабеля, приходящего из разных зданий, т.к. они могут иметь разный нулевой потенциал. В этом случае более целесообразно использование оптоволокна для соединения.

Основное назначение системы заземления – это защита персонала и оборудования от короткого замыкания и от грозовых разрядов. Точка заземления должны быть доступны везде, особенно в серверных и коммутационных комнатах.

Система электропитания СКС

Цифровое оборудование требует более «чистого» питания. Поэтому очень часто разделяют общую электрическую сеть и сеть электропитания СКС. На рабочих местах, кроме информационных, монтируют также силовые розетки, необходимые для подключения оконечного оборудования. Монтаж силовых розеток производится также: в короб или скрытно в стену. В особых случаях выделенную фазу для питания оконечного оборудования резервируют с помощью стационарных источников бесперебойного питания. Такие решения оправданы для систем, требующих гарантированного отклика (call-центры, службы спасения, важные объекты и т.п.).

Часто силовой кабель прокладывают в одном и том же коробе, что и информационные кабели. В этом случае качество передачи цифровых сигналов может ухудшиться вследствие электромагнитных наводок. Поэтому при параллельной прокладке силовых и информационных кабелей необходимо выдерживать минимально допустимое расстояние.

Патч-корды

Патч-корды или коммутационные кабели являются важным элементом СКС. Они связывают кабельные линии, расположенные в коробах с оконечным оборудованием. На них приходятся основные механические нагрузки, поэтому важно следить за надлежащим качеством патч-кордов.

Физически, патч-корд представляет собой отрезок кабеля длинной от1,5 до 5 метров, который с обоих концов обжат специальными коннекторами. Патч-корды бывают не только на основе витой пары, но и оптоволоконные и телефонные патч-корды.

Специальные колпачки на концах патч-корда увеличивают радиус изгиба кабеля и обеспечивают продление его срока службы.

Патч-панели

Коммутационные панели или патч-панели предназначены для создания центра коммутации сетевых информационных кабелей. Они обеспечивают быструю перекоммутацию портов систем связи. Физически коммутационная панель представляет собой набор разъемов с одной стороны и коммутационными гребенками с другой, задней части. С задней части к патч-панелям подходят магистральные кабели, как правило, уходящие на коммутационное или оконечное оборудование. С помощью патч-кордов патч-панели соединяются с активным сетевым оборудованием, обеспечивая действительно быструю и безопасную перекоммутацию. Фактически каждая информационная розетка на рабочем месте оканчивается разъемом на патч-панели. Разъемы подписаны, что позволяет быстро соединить нужную розетку (согласно маркировке) с нужным портом активного сетевого оборудования. Разъемы патч-панелей, как правило, имеют формат RJ-45.

Сами патч-панели монтируются в коммутационные шкафы, стойки или рамы. Бывают настенные патч-панели.

Информационные розетки

Информационные розетки предназначены для коммутации оконечного оборудование в сеть, такого как персональные компьютеры, сетевые принтеры и т.п. Информационные розетки бывают внутренние (модульные) и внешние. Особенно удобны модульные розетки, которые устанавливаются в кабель каналы. Такой подход позволяет быстро менять вставные модули, расширять имеющиеся розетки, выполнять замену износившихся.

В информационных розетках обычно используется разъемы RJ-45, в которые коммутируются патч-корды.

Существует огромное количество производителей кабельного оборудования. Как правило, каждая фирма представляет полный набор пассивного кабельного оборудования. Выбор конкретного поставщика зависит от многих, в том числе экономических особенностей оборудования.

Внешние информационные розетки

Информационные розетки для настенного монтажа

Коммутационные шкафы и стойки

Для удобства размещения кроссового и активного сетевого оборудования используются коммутационные шкафы или стойки. Их особенностью является то, что они стандартизированы и имеют специальные направляющие для крепления оборудования. Все сетевое оборудование по высоте кратно одному юниту, что равно 44,45 мм. В стойке обычно 40-42 юнита. В коммутационном шкафу меньше, обычно 6-9 юнитов.

Шкафы и стойки имеют различную глубину, что необходимо учитывать при закупке оборудования. В некоторых случаях глубины шкафа или коммутационной стойки может не хватить.

Как правило, шкафы имеют закрывающуюся дверцу, что очень полезно в случае размещения коммутационного шкафа вне серверной комнаты. У стоек тоже бывают дверцы, но они носят скорей декоративный характер. Стойки часто скрепляют рядами вместе. В таком случае часто у стоек нет боковых стенок.

Кабельная служба что это такое

Видеонаблюдение. Контроль доступа СКУД. СКС

Ведение бизнеса в современных условиях требует все большей оперативности в обмене информацией между сотрудниками офиса, партнерами, подразделениями, складами, представительствами и др. Стремительно расширяется география передачи данных, повышаются требования к их качеству, скорости передачи и безопасности. Деятельность любой организации уже не мыслима без телефона, интернета, компьютера, принтера и других устройств.

Конечно, маленькая организация может обойтись без специализированных компьютерных сетей, пользоваться одним компьютером с интернетом и принтером, а как быть если у Вас в офисе работает уже больше одного человека? Выстраиваться в очередь у принтера? Обмениваться данными через «флешку»? Связываться со складом по телефону, чтобы сверить остатки и узнать о наличии товара? Это требует затрат лишних времени и ресурсов. И ведь это самые простые примеры, а если складов несколько и они расположены в разных городах, в офисе работает более десяти сотрудников, как тогда оперативно решать эти вопросы? Решением служит технология, обозначаемая сокращенно СКС.

Структурированная кабельная система (СКС) — это многофункциональная кабельная сеть, объединяющая в единую систему информационные сервисы разного назначения (ЛВС, телефонные сети, системы безопасности, видеонаблюдения и т.д.) Является физической средой информационной инфраструктуры объекта или нескольких объектов (здания, сооружения), имеет четкую иерархическую структуру с разделением на подсистемы. Состоит из кабельных сетей и пассивного коммутационного оборудования.

Иными словами СКС создает из отдельных систем (подсистем) с разными функциями единую инфраструктуру в виде иерархической кабельной системы для одного или нескольких зданий.

Основные задачи Структурированной кабельной системы:

• объединить, упорядочить и систематизировать (единая маркировка кабелей) в единую систему с общим управлением существующие сети;
• обеспечить возможность изменения конфигурации, расширения масштабов и функций системы с минимальными затратами (от 50 – 50 000 пользователей на площади до 1 000 000 м.кв.);
• создать универсальную среду передачи разнотипных сигналов (аудио, видео, информация и др.);
• обеспечить подключение, интеграцию и стабильную работу любого оборудования и стандартных приложений разных производителей;
• минимизировать затраты на администрирование и обслуживание сети;
• повысить надежность, безопасность, функциональность, оперативность и экономичность работы слаботочных систем;

До появления СКС эти задачи частично решались за счет интеграции компьютерных и телефонных сетей, которые действуют и по ныне, но они не предназначены для решения фундаментальных задач, менее гибкие в настройках, имеют ограниченные возможности по расширению функционала и масштабам. В отличии от уже устаревших компьютерных и телефонных линий, сети СКС имеют такие преимущества:

• функциональны и позволяют настроить систему под индивидуальные потребности Пользователя;
• длительный срок службы;
• высокая скорость передачи данных от 100 Кбит/сек речевых приложений до 10 Гбит/сек информационных приложений
• используют несколько типов передающих сред (коаксиальный кабель, UTP, STP, оптическое волокно);
• передают разнотипные сигналы (аудио, видео, информация и др.);
• могут состоять из компонентов разных производителей;
• обеспечивают одновременную работу нескольких поколений компьютерных сетей (при усовершенствовании техники не надо менять кабельные сети);
• позволяют оперативно и экономично менять схемы подключения СКС, создавать новые рабочие места, без прокладки дополнительных кабельных линий;
• дают возможность менять расположение пользователей без изменения персональных данных (адресов, телефонных номеров, паролей, прав доступа, классов обслуживания);
• удобней и экономичней в обслуживании, позволяют выявлять, локализовывать и устранять неисправности в короткие сроки, за счет применения модульной системы;

Внедрение структурированных кабельных систем значительно сокращает эксплуатационные расходы, увеличивает скорость, качество и безопасность обмена информацией и тем самым улучшает взаимодействие сотрудников, положительно сказывается на качестве обслуживания клиентов и деятельности компании в целом.

Оборудование Структурированной кабельной системы СКС

В состав оборудование СКС входят кабели разных характеристик (коаксиальный, UTP, STP, оптический) и пассивное коммутационное оборудование (телекоммуникационные розетки, кроссовые и коммутационные панели «патч-панели», муфты, сплайсы, разъемы).

Коммутационная панель ( кроссовая панель, патч-панель) — представляет собой панель на лицевой (фронтальной) стороне которй расположены соединительные разъёмы, а на задней (тыльной) контакты для фиксированного соединения с кабелями.

• по типу разъемов — фиксированные (все разъемы однотипные) или наборные (в одном корпусе подключаются разъемы разных типов, например медные типа 8Р8С разной категорийности, волоконно-оптические разъемы различных типов, коаксиальные и др.);
• по количеству портов — 4, 8, 12, 16, 24, 48, 96
• по экранированию — экранированная и не экранированная;
• по способу крепления -настенные, монтируемые в стойку (размерами 10 дюймов, 19 дюймов и др.), монтируемые в промежуточные конструктивы, например 3U-раму;
• по способу представления портов — одинарное представление и двойное представление (с наличием внутреннего переключателя или без него)

Выбор вида панели определяется задачами, поставленными перед создаваемой СКС. Для упорядочивания подходящих и отходящих к устройству кабелей используются кабельные органайзеры.

Распределительные пункты (РП) СКС

Распределительные пункты это окончания горизонтальных и магистральных кабельных линий, зафиксированные на коммутационных панелях (кроссах). Распределительный пункт (РП) обычно обустраивают в специальном отдельном помещении «серверной». Рекомендуется иметь такое помещение на каждом этаже, если площадь этажа превышает 1000 кв.м., необходимо обустройство дополнительного РП (промежуточного ПРП) , соединяемого магистральными каналами с РП.

Для размещения коммутационных панелей, сетевого и серверного оборудования используются напольные и настенные шкафы, а так же телекоммутационные стойки. Оборудование РП может занимать часть шкафа или несколько шкафов, в зависимости от масштабов СКС. При выборе варианта обустройства РП следует руководствоваться масштабами СКС, наличием отдельного помещения, режимом доступа к оборудованию и др. факторами. Например напольные шкафы обеспечивают дополнительную защиту оборудования, ограничивают доступ к нему, позволяют размещать окончания сотен линий, оборудование, блоки УАТС. Телекоммутационные стойки имеют вместимость шкафов, стоят дешевле, но их целесообразно применять при наличии отдельного помещения, ограничивающего доступ к оборудованию, или когда не требуется особых условий эксплуатации. Настенные шкафы подходят при маленьком числе линий или отсутствии телекоммуникационного помещения. Оборудование шкафов охлаждают вентиляторами.

Структура СКС

Требования к структуре, принципы проектирования, правила монтажа, администрирования и др. определяются международным стандартом ISO/IEC 11801, хотя в практическом применении они пока не считаются обязательными, большинство организаций (особенно крупных) старается делать все сразу в соответствии с ними. Работа по стандартам позволяет унифицировать и облегчить последующее использование и обслуживание, расширение и модификации системы СКС.

Под структурой СКС понимают модель построения системы из функциональных элементов и подсистем. Кабели, оснащенные разъемами и проложенные по определенным правилам, образуют линии и магистрали. Линии, магистрали, точки подключения и коммутации составляют функциональные элементы СКС. Можно выделить три подсистемы СКС:

• магистральная подсистема комплекса зданий- соединяет кабельные системы зданий;
• магистральную подсистему здания — соединяет распределительные пункты этажей;
• горизонтальную подсистему — коммутационная система этажа, обеспечивает локальную сеть для абонентов, предоставляет доступ к магистральным ресурсам.

Распределительные пункты обеспечивают возможность создания топологии каналов типа «шина», «звезда» или «кольцо».

Магистральная подсистема комплекса зданий включает магистральные кабели комплекса, механическое окончание кабелей (разъемы) в РП комплекса и РП здания и коммутационные соединения в РП комплекса. Магистральные кабели комплекса также могут соединять между собой распределительные пункты зданий.

Магистральная подсистема здания включает магистральные кабели здания, механическое окончание кабелей (разъемы) в РП здания и РП этажа, а также коммутационные соединения в РП здания. Магистральные кабели здания не должны иметь точек перехода, электропроводные кабели не следует соединять сплайсами.

Магистральные подсистемы включают информационную и речевую подсистемы СКС. Основная среда передачи информационной подсистемы – оптоволокно, дополняемое симметричными четырехпарными кабелями. Если длина магистральной линии не превышает 90 метров, применяют симметричные кабели категории 5 и выше. При большей длине для информационных приложений, то есть компьютерной сети, требуется прокладывать оптоволоконный кабель. Речевые приложения магистрали здания работают по многопарным кабелям. Речевые приложения, создающие телефонную сеть, относятся к низшим классам СКС. Это позволяет увеличивать длину линий магистральной подсистемы, создаваемых многопарными кабелями, до двух-трех километров.

Горизонтальная подсистема включает горизонтальные кабели, механическое окончание кабелей (разъемы) в РП этажа, коммутационные соединения в РП этажа и телекоммуникационные разъемы. В горизонтальных кабелях не допускается разрывов. При необходимости допускается одна точка перехода. Все пары и волокна телекоммуникационного разъема должны быть подключены. Телекоммуникационные разъемы не являются точками администрирования. Не допускается включения активных элементов и адаптеров в состав СКС. Горизонтальная подсистема обеспечивает локальную сеть для абонентов, предоставляет доступ к магистральным ресурсам. Среда передачи горизонтальной подсистемы – симметричные кабели не ниже категории 5. Стандарты СКС 2007 года предусматривают для центров обработки данных выбор СКС не ниже категории 6. Для информационных технологий (компьютерная плюс телефонная сеть) частных домов новые стандарты рекомендуют использовать категорию 6 / 7. Среда передачи вещательных коммуникационных технологий (сокращенно ВКТ: телевидение, радио) частных домов / квартир – симметричные защищенные кабели с полосой частот 1 ГГц, плюс коаксиальные кабели до 3 ГГц. Допускается также применение оптоволокна. В горизонтальной подсистеме преобладает компьютерная сеть. Отсюда вытекает ограничение максимальной длины канала – 100 метров независимо от типа среды. Чтобы продлить срок службы без модификаций, горизонтальная подсистема СКС должна обеспечить избыточность, резерв параметров.

Архитектура Структурированной кабельной системы

Архитектура кабельной системы зависит от назначения объектов, на которых планируется монтаж СКС.

Распределенная СКС — включает в себя все три подсистемы структуры СКС. Подходит для группы зданий и для зданий для сдачи помещений в аренду многим арендаторам (торговый центр, крупный офисный центр). Система отличается большой гибкостью настроек, предусматривает возможность расширения с минимальными затратами, но при этом более сложная, дорогостоящая и требующая большего первоначального вложения средств.

Централизованная СКС — может быть реализована без ввода промежуточных распределительных пунктов и этажных распределительных пунктов: разводка кабеля от

главного распределительного пункта осуществляется непосредственно к телекоммуникационным розеткам или распределительному оборудованию горизонтальной подсистемы. Подходит для частных домов, коттеджей, маленьких офисных зданий на одного-двух арендаторов и т.д. Возможности настроек ограничены, расширение функций и масштабов требует значительных дополнительных вложений, менее затратна при проектировании и создании.

Система телекоммуникационного заземления

В соответствии со стандартом J-STD-607-A 2002 года заземление должно быть установлено во всех СКС независимо от наличия экранированных линий. Основное

назначение заземления – безопасность персонала, защита магистралей и оборудования от воздействия грозовых разрядов, обеспечение балансировки приемо-передатчиков локальной сети. Телекоммуникационные шины заземления (ТШЗ) устанавливают в каждом распределительном пункте возле шкафов / стоек. Шины распределительных пунктов соединяют магистралями заземления с главной телекоммуникационной шиной заземления (ГТШЗ), устанавливаемой рядом с электрическим терминалом заземления. Современные стандарты рекомендуют увеличивать площадь сечения проводника магистрали заземления при увеличении длины магистрали. Максимальное рекомендуемое сечение может составлять 3/0 AWG или 90 кв.мм. Ответвления магистрали выполняются изотермической сваркой или неразъемным соединением.

Монтаж Структурированных кабельных систем СКС

Прокладку кабелей СКС можно осуществлять разными способами, при его выборе руководствуются архитектурными и конструктивными особенностями здания, его техническими характеристиками, наличием действующих сетей и иного оборудования, условиями взаимодействия слаботочных систем с иными системами. Принципиально можно выделить два метода прокладки кабеля скс — открытый и скрытый.

Для скрытой прокладки используют конструкцию стен, полов, потолков:

• в полые стены — применяется в зданиях каркасной конструкции или при отделке стен гипсокартонном;
• в каналы (трубы различного сечения) — универсальный способ, применяется для внешних и внутренних работ, каналы прокладываются в траншее, штробе стены, за декоративными элементами отделки;
• за подвесным потолком (если позволяет его высота) — кабельные трассы прокладываются при помощи сетчатого лотка или иных направляющих, такой способ облегчает последующее обслуживание системы и устранение неисправностей;
• внутри фальшпола — осуществляется на этапе строительства или капитального ремонта, очень удобен для больших открытых помещений с мобильными перегородками или например в выставочных залах и др., в этих случая доступ к розеткам делают при помощи специальных лючков;

Скрытая прокладка кабельной системы имеет свои преимущества, выглядит более эстетично, трассы защищены от посторонних воздействий, доступ к ним ограничен, прокладка производится сразу в специальные подготовленные места, обеспечиваются лучшие условия для последующего обслуживания, но к сожалению возможность выполнить работы скрытым способом бывают редко, чаще всего приходится проводить работы открытым способом при помощи пластиковых коробов, вертикальных колон и лотков. Не стоит забывать, что есть еще способ прокладки кабелей по воздуху, чаще всего он применяется для коммуникации зданий, когда нет возможности проложить кабель в каналы или если это слишком дорого.

Говоря о монтаже СКС, следует отдельно обратить внимание на взаимодействие слаботочных сетей (к коим относится СКС) с электрической сетью. Работа компьютерных сетей по определению предусматривает наличие компьютеров, а компьютеры и иная техника подключаются к электрической сети, поэтому на каждом рабочем месте устанавливаются силовые электрические розетки и телекоммуникационные. Известно, что прокладка силовых кабелей параллельно информационным ухудшает качество передачи данных по слаботочным линиям, что может вызвать сбои локальных сетей. Для уменьшения этого влияния требуется выдержать минимально допустимые расстояния параллельной прокладки, зависящие от напряжения, мощности нагрузки. Монтаж силовых и слаботочных сетей должен в обязательном порядке проводиться согласовано и квалифицированными специалистами, способными все просчитать проблему электромагнитной совместимости и уменьшить инвестиционные затраты.

Почему следует обращаться к профессионалам

Качество и стабильность последующей работы Структурированной кабельной системы напрямую зависит от параметров, заложенных при проектировании квалификации исполнителей, проводивших монтаж. Квалифицированный монтажник, даже если он не имел отношения к проекту, всегда заметит слабые места проекта, обязательно поставит в известность Заказчика и поможет их устранить. Зачастую первоначальный проект от конечного результата отделяет много нюансов, а в случае со слаботочными системами это особенно важно, только специалист с богатым практическим опытом может решать возникающие проблемы с учетом всех нюансов в оперативном режиме и с минимальными финансовыми, трудовыми и временными затратами.

Надежность и стабильность работы системы во многом зависит от заложенных при проектировании качеств и их реализации при монтаже. Например, чем меньше длина канала (и соответственно кабеля), тем меньше затухание сигнала, и уровень шума, поэтому линии предельной длины целесообразно экранировать. При проектировании особое внимание уделяется выбору категории кабелей, типу разъемов, экранированию и тд., закладываются возможности развития системы, ее масштабирования и интеграции с другими системами.

Качественная СКС и резерв функциональных параметров обеспечивают длительную беспроблемную эксплуатацию локальной сети, что гарантирует быстрый возврат инвестиций, повышение эффективности работы организации.
