Инструкция по эксплуатации дистиллятора
Пожалуйста, прочтите инструкции по эксплуатации дистиллятора. Надеемся, Вы останетесь, довольны нашим продуктом.
- Химические токсины: инсектициды, пестициды, промышленные растворители;
- Радиоактивные элементы: радий, плутоний;
- Неорганические элементы: ртуть, мышьяковый свинец;
- Биологические организмы: бактерии, вирусы, паразиты.
Наименование деталей дистиллятора
- ЗАПУСК
- Подготовьте баночку сбора
- Наполните баночку теплой водой и положите столовую ложку пищевой соды для того, чтобы избавиться от «заводского запаха».
- Оставьте на ночь. Тщательно промывайте баночку сбора перед использованием. Никогда не наливайте кипяток в баночку .
- Установите пластину с активированным углем
- Опустите новую пластину с активированным углем в воду, чтобы убрать пыль (пыль пластины активированного угля безвредна).
- Снимите крышечку с отсека носика.
- Согните напополам пластину и положите в отсек носика.
- Закрутите крышечку обратно.
- Дырочка на крышечке и носик должны находиться на одном уровне.
- Пластину можно использовать на протяжении месяца.
- Пожалуйста, регулярно заменяйте её. Пластина обладает такими функциями, как устранение запаха, и улучшение качества воды.
- Наполнение дистиллятора водой
- Залейте воду в камеру кипячения. При этом внимательно следите за тем, чтобы уровень воды не превышал отметку на ограничительной линейке (около 5 см до края). Длительность дистилляции сократиться, если Вы используете горячую воду из чайника.
- Подготовьте баночку сбора
- ДИСТИЛЛЯЦИЯ
- Снимите верхнюю крышку с камеры кипячения.
- Залейте воду в камеру кипячения из нержавеющей стали. Проследите за тем, чтобы уровень воды не превышал отметку. Используя горячую воду, Вы можете сократить длительность дистилляции воды.
- Закройте верхнюю крышку дистиллятора. Проверьте, не пролилась ли вода. Перед тем, как включать шнур в разъем дистиллятора, убедитесь, что в него не попала вода.
- Отверстие на крышечке баночки сбора и носик дистиллятора должны находиться на одном уровне. Вставьте шнур питания в разъем, и включите питание. Начнется активация вентилятора.
- Кнопка Reset дистиллятора автоматически находится на позиции «On».
- При последующих циклах нужно будет нажимать кнопку Reset, чтобы активировать дистиллятор.
- По истечении часа после подачи питания дистиллированная вода начинает поступать в баночку сбора.
- НИКОГДА не снимайте верхнюю крышку во время дистилляции .
- Достаньте сетевой кабель из штепсельной розетки, если хотите прервать процесс дистилляции.
- Электрическое питание автоматически отключается после окончания дистилляции.
Дистилляция заменяет круговорот воды и производит чистую, безопасную воду в закрытом дистилляторе, что исключает вероятность заражения.
Таким образом, Вы получаете вкусную и здоровую питьевую воду, которую также можете использовать для приготовления. Данную воду можно использовать для полива цветов, давать домашним животным, чистить контактные линзы, а также использовать для автоклав и фотоснимков.
- НИКОГДА не используйте абразивную очистку или щетки . Промывайте камеру кипячения изнутри после каждого цикла водопроводной водой. Не мочите наружную поверхность аппарата. Чтобы убрать накопившуюся накипь, придерживайтесь инструкций по очистке дистиллятора.
- Проводите очистку раз в неделю или чаще, в зависимости от количества накипи в камере. НЕМЕДЛЕННО почистите камеру, если на стали уже появилось характерное отслаивание.
- На всех камерах видны «места сварки» на дне емкости. Так положено.
- Если змеевик конденсатора засорен, эффективность дистилляции снизится.Чтобы его почистить регулярно отсасывайте уголь через отверстия верхней крышки.
- Пластину с активированным углем необходимо заменять раз в месяц или чаще, если дистиллированная вода начинает приобретать запах или вкус. Обслуживание может проводить только опытный инженер-электрик.
- Аппарат не работает
- Сетевой кабель не вставлен в штепсельную розетку или шнур вентилятора не вставлен в разъем дистиллятора.
- Нет напряжения.
- Кнопка RESET не достаточно нажата.
- Уровень воды в камере кипячения ниже отметки.
- Верхняя прокладка плохо или неправильно зафиксирована.
- Баночка сбора не размещена прямо под носиком.
- Засорены пластины конденсатора или не работает вентилятор.
- Аппарат неправильно собран после того, как его помыли.
- Пластины с активированным углем неправильно расположены в отсеке носика.
Дистиллятор имеет год гарантии от производителя. Данный аппарат сделан из материалов высокого качества. Аппарат должен функционировать без перебоев при условии правильной эксплуатации и обслуживания. Пожалуйста, придерживайтесь инструкции по эксплуатации во избежание поломок. Данная гарантия не действительна, если аппарат был демонтирован лицом, не имеющим разрешения и полномочий; использовалось неправильное напряжение; аппарат эксплуатировался не в соответствии с инструкциями или был случайно поврежден.
Пожалуйста, не демонтируйте аппарат самостоятельно. В противном случае Вы лишаетесь гарантии.
Устройство и особенности аквадистиллятора ДЭ-25
Дистиллятор ДЭ-25 – отличный способ быстро получить качественную воду. Это устройство производит до 25 литров в час при минимальном участии человека.
От владельца требуется знать принцип работы устройства, правила его установки и эксплуатации, особенности ухода и основные технические данные аквадистиллятора ДЭ-25.
Определение и общее описание
Аквадистиллятор ДЭ-25 – электрическое устройство для дистилляции воды, которое использует метод тепловой перегонки.
Состоит из 3-х частей:
- Аквадистиллятор. В нем и происходит тепловая перегонка. В устройство попадает вода, затем она нагревается, испаряется, проходит через сепарационные стрелки, конденсируется и выходит наружу, готовой к использованию.
- Электрощит. Он обеспечивает аквадистиллятор электричеством.
- Медицинская труба. Проводит воду от кухонного крана к аквадистиллятору.
Производитель прибор завод “Электромедоборудование”, расположенный в Санкт-Петербурге. Однако заказать аппарат можно в разных городах.
Состав дистиллятора
Чтобы разобраться в работе устройства, нужно детально рассмотреть его состав. Собственно аквадистиллятор состоит из следующих частей:
- Штуцер (или питающий вентиль). Через него в устройство поступает холодная водопроводная вода, которую требуется дистиллировать. Для этого к штуцеру присоединяется труба, а сам он снабжен вентилем, который регулирует поток воды.
- Охлаждающая рубашка. Внутри устройства есть несколько уровней, и вода первоначально попадает лишь в один из них. Он называется охлаждающей рубашкой. Расположена она между внешним корпусом (виден в собранном состоянии) и внутренним. За внутренним корпусом происходит нагрев и конденсация воды. А охлаждающая рубашка как раз и служит для работы конденсатора.
- Сливная труба. Она начинается на макушке устройства и заканчивается в уравнителе. По этой трубе вода поступает из охлаждающей рубашки, когда та полностью заполнена, в уравнитель.
- Уравнитель. Он расположен сбоку от основного “тела” дистиллятора и представляет собой небольшой сосуд с отверстием для выхода воды. Его задача – делить поступающую воду на две части. Первая часть пойдет дальше в дистиллятор. Для этого внутри уравнителя, в самом низу, есть отверстие, которое соединено трубой с основным “телом” дистиллятора. Вторая часть – это лишняя вода, которая уходит обратно в раковину (хотя ее можно использовать в хозяйственных целях). Для этого внутри уравнителя есть другое отверстие, чуть повыше, которое выходит наружу. Иногда для удобства к этому отверстию также присоединяют трубу, которая называется отводом.
- Сливной кран. Вода, определенная уравнителем для дистилляции, идет по трубе в основное “тело” дистиллятора. Однако можно остановить ее движение и вывести воду из устройства. Для этого внизу трубы есть сливной кран.
- Датчик. Он располагается сбоку от уравнителя и соединен с ним трубой. Его задача – следить за тем, чтобы температура в испарителе не достигала опасных размеров. Это происходит в том числе тогда, когда в испарителе не хватает воды.
- Испаритель. В испаритель поступает вода из уравнителя.
- Термический электронагреватель (ТЭН). Внизу испарителя находится ТЭН, который и делают основную работу по дистилляции. Они испаряют воду, и образующийся пар поднимается в верхнюю часть испарителя. В самом низу корпуса находится защитная крышка. Если ее снять, станут видны шпильки ТЭНа. Именно к ним от электрощита будет проведено электричество.
- Сепарационные тарелки. Пар, поднимающийся в верхнюю часть испарителя, встречает на своем пути сепарационные тарелки – они помогают сделать дистиллированную воду высококачественной.
- Камера конденсации. Преодолев сепарационные тарелки, вода попадает в средний уровень “тела” дистиллятора – камеру конденсации. Там и происходит конденсация – превращение воды из газообразного состояния в жидкое.
- Ниппель. Он позволяет воде покинуть камеру конденсации и все устройство. После этого воду можно использовать.
- Зажим защитного заземления. Он располагается внизу корпуса (рядом со шпильками ТЭНа). Применяется для того, чтобы снизить напряжение, которое передается на корпус, и устранить риски удариться током.
Электрощит передает ток для работы датчика и ТЭНа. На нем можно найти:
- Сигнальные лампы “Сеть” (горит, когда есть электричество) и “Нагрев” (включена, если ТЭНы работают).
- Кнопку включения / выключения с предохранителями, куда будет подаваться ток от электросети.
- Фазные жилы подводящего провода. Они будут подавать ток к аквадистиллятору.
- Зажим защитного заземления.
Кроме основных частей устройства, есть также и запчасти. Их перечень зависит от поставщика, поэтому приводится примерный список:
- клапан (вентиль) / кран;
- запасная лампочка;
- плавкая вставка;
- прокладка;
- ТЭНы;
- подводка гибкая.
Они применяются в случае ремонта. Кроме них в коробке лежит руководство по эксплуатации и паспорт устройства.
Предназначение и условия для эксплуатации
Основная задача – повышение качества воды путем дистилляции.
Сначала нужно установить аппаратуру:
- Распаковка. При распаковке аппарата нужно проверить, не был ли он поврежден при транспортировке, и очистить его от антикоррозийной смазки и продезинфицировать.
- Установка. Электрощит устанавливается на стене, а аквадистиллятор – на ровной поверхности, подальше от посторонних объектов
- Подключение. Штуцер соединяется с водопроводным краном, отвод (отверстие в уравнителе) и сливной кран – с канализацией.
- Заземление. Нужно подключить аквадистиллятор к контуру заземления гибким медным проводом (сечение не менее 4 мм²). Работы осуществляется по утвержденным государством «Правилам устройства электроустановок».
- Подключение электричества к электрощиту. Для этого в электрощите есть предохранители, к которым нужно подвести электричество из электросети (380 В). Нулевой провод требуется подвести к заземлителю.
- Подключение электричества к аквадистиллятору. Для этого нужно снять нижнюю защитную пластину дистиллятора, протянуть фазные жилы подводящего провода через отверстие в основании, закрепить их в хомутах, найти шпильки ТЭНов и подключить к ним. Нулевая жила (голубого цвета) подключается к заземлителю, расположенному там же.
Для дезинфекции советуется использовать 3-й раствор перекиси водорода (ГОСТ 177) с добавлением 0,5% моющего средства (ГОСТ 25644) или 1% раствора хлорамина.
Также следует соблюдать следующие условия эксплуатации:
- после распаковки или использования аппарат должен пролежать в теплом сухом помещении не менее 24 часов;
- первые 48 часов работы после распаковки или длительной консервации устройство дает воду, пользоваться которой нельзя;
- дистилляция – относительно долгий процесс, и в испарителе длительное время остается одна и та же вода — это отрицательно сказывается на качестве итогового продукта, поэтому воду в испарителе нужно менять как можно чаще (минимум – раз в день);
- очищать от накипи ТЭНы, внутренности датчика, а также верхнюю часть “тела” машины (для этого снимается крышка);
- следить, чтобы не было перегибов труб;
- следить, чтобы устройство не работало без воды;
- хранить устройство при температуре от + 10 до + 35 °C.
Руководство по использованию
Рассмотрим инструкцию, как пользоваться прибором:
- Соединить ниппель с сосудом для сбора дистиллированной воды с помощью трубы (остальные отверстия уже подключены на этапе установки).
- Открыть воду в кране и штуцер. Затем она заполнит охлаждающую рубашку и через трубу пойдет в уравнитель.
- Нажать на кнопку включения электрощита (включится лампа “Сеть”)
- Подождать, пока испаритель наполнится до установленного уровня (включится лампа “Нагрев”).
- Следить за тем, как вода поступает из ниппеля в специальный сосуд для сбора дистиллята.
- Когда дистиллят собран, отключить электричество, выпустить остатки воды из испарителя через сливной кран.
- Отключить все краны и отправить устройство в естественную сушку.
Для грамотной эксплуатации также необходимо быть в курсе технических характеристик устройства.
Технические характеристики
Наименование параметров Технические данные Производительность при номинальном напряжении, дм³/ч 25 ± 10 % Род тока Переменный Напряжение, В 380 ± 10% Частота тока питающей сети, Гц 50 Полная мощность при номинальном напряжении, В*А 17*103 ± 10% Расход воды на охлаждение и питание дм³/ч, не более 350 Габаритные размеры аквадистиллятора, мм в плане высота (460 +10) х (382 +5)
(685 ± 10)Габаритные размеры электрощита, мм в плане высота (261 ± 5) х (223 ± 5)
(160 ± 5)Масса, кг: изделия
Изделия с упаковкой31
50Удельный расход энергии на 1 дм получаемой воды,
кДж/дм³, не более0,68хЗ,6хЮ3 Удельный расход исходной воды на 1 дм получаемой воды, дм³, не более 14 Время установления рабочего режима, мин, не более 25 Коэффициент очистки воды от радионуклидов, не менее 3000 Тип ТЭНа dA2.983.695 Паспорт
В паспорте приводится следующая информация:
- Назначение устройства. Где используется, в какую температуру его можно помещать.
- Технические данные и характеристика. Таблица характеристик, сроки эксплуатации и части, которые работают автоматически.
- Состав изделия. Основные и запасные части, эксплуатационная документация.
- Устройство. Последовательное описание хода работы от попадания в дистиллятор канализационной воды до превращения ее в дистиллированную.
- Меры безопасности. О правилах и запретах работы с аквадистиллятором.
- Подготовка изделия к использованию. Пошаговое объяснение того, как устанавливать прибор.
- Использование изделия. Последовательность действий при эксплуатации устройства.
- Техническое обслуживание и особенности эксплуатации. Об условиях, в которых нужно содержать дистиллятор.
- Возможные неисправности и способы их устранения. Таблица, в которой даны самые простые случаи поломки и ремонта.
- Текущий ремонт. О более сложных случаях, некоторые из них требуют вмешательства специалиста.
- Хранение. О требуемой температуре и влажности воздуха, а также о консервации.
- Транспортировка.
- Гарантии изготовителя. О сроках, в течение которых возможен гарантийный ремонт.
Преимущества и недостатки прибора
Плюсы:
- Качественный продукт. Вода соответствует ГОСТу 6709-72.
- Долговечность. Произведено из нержавеющей стали. ТЭНы автоматически отключаются при отсутствии воды. Качественные заземлители.
- Легкость в ремонте. Предоставляются основные запчасти.
- Легкость в управлении. Не нужно постоянно собирать и разбирать устройство, все делает с помощью электрощита.
- Экономия. В сравнении с аналогами аквадистиллятор ДЭ-25 потребляет меньше энергии.
Основной недостаток – относительно низкая производительность. Сейчас очень популярны ДЭ-40, ДЭ-50, ДЭ-70 и т.д, которые производят, соответственно, 40, 50, 70 л/ч.
Где купить и по какой примерно стоимости?
В основном покупают дистанционно, через Интернет или телефонный звонок. Это можно сделать у непосредственного производителя аквадистиллятора ДЭ-25 – компании “Электромедоборудование”, у которой есть свой веб-сайт. Однако можно найти сайты дилеров, чьи склады расположены в крупных городах по всей стране.
Цена зависит от года выпуска. Есть более старые модели, которые отличаются дизайном и незначительными техническими моментами.
Возможные неисправности и пути их устранения
Типичные случаи описаны в таблице. Для их устранения понадобятся только запчасти:
Неисправность Причина Устранение Не горит лампа “Сеть”. Перегорела лампа Если требуется более серьезный ремонт, найти мастерскую можно в любом крупном городе. В инструкции дается список мастерских, которые бесплатно осуществляют ремонт по гарантийному талону.
Гарантия – 24 месяца со дня введения в эксплуатацию. Средняя продолжительность жизни аквадистиллятора ДЭ-25 составляет 7 лет.
Заключение
Подведем итоги:
- Аквадистиллятор ДЭ-25 предназначен для производства высококачественной воды и состоит из дистиллятора, электрощита и медицинской трубки.
- Вода поступает в дистиллятор через штуцер, заполняет охлаждающую рубашку, проходит через уравнитель, наполняет испаритель, где превращается в пар и попадает в конденсатор, а там снова приобретает жидкое состояние и становится пригодной к использованию. В час получается 25 литров.
- Для эксплуатации нужно грамотно установить аппарат, соблюдать условия ухода за ним и держать при себе инструкцию по управлению дистилляцией и таблицу характеристик.
- Устройство обладает такими преимуществами, как безопасность, экономичность, качество продукта (соответствует ГОСТу), легкость в управлении и ремонте.
- Приобрести его можно в любом крупном городе путем доставки за 20 000 – 60 000 рублей.
- Для ремонта потребуется открутить несколько гаек и заменить неисправные механизмы, большая часть которых идет в комплекте с аквадистиллятором. Если требуется серьезный ремонт, то найти мастерскую можно в каждом крупном городе.
О дистиллированной воде, ее свойствах, применении, способах получения читайте тут.

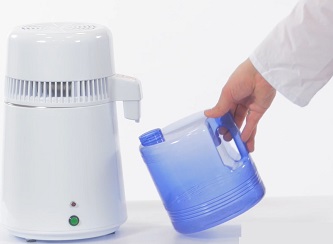

Аквадистилляторы — эксплуатация
Сохраняйте сухими корпус дистиллятора и элементы электропитания. Если нужно выключить дистиллятор до завершения дистилляции, отключите аппарат и выдерните шнур из розетки.
Бытовой дистиллятор работает со скоростью литр в час. Дистиллированная вода начинает капать через полчаса или быстрее, если залить сразу горячую воду. Ёмкость аппарата рассчитана на 4 литра.
Для ухода за дистиллятором понадобится средство для чистки чайников, удаляющее накипь. Чистить аквадистиллятор электрический нужно раз в месяц для профилактики. После каждой дистилляции протирайте аппарат изнутри.
Подробнее правила эксплуатации дистиллятора воды можно изучить в инструкции, доступной для скачивания на сайте.
Аквадистиллятор ARMED HR-1 (BL-9803)
- Тип: бытовой дистиллятор для однократной перегонки воды
- Производительность: 1 ±10% л/час
- Ёмкость камеры испарения: 4 литра
- Категория дистиллята: «Вода очищенная»
- Тип нагревателя: дисковый
- Тип размещения: настольное
- Безопасность: автоотключение по окончании процесса дистилляции
- Управление одной клавишей, оснащение угольным фильтром, удобная транспортировочная ручка
- Срок эксплуатации: не менее 3 лет
- Габариты: 28 х 38 х 26 см
- Вес: 3,35 кг
Аквадистиллятор BL-9803
4.8/5 (6 оценок)- Тип: бытовой дистиллятор для однократной перегонки воды
- Производительность: 1 ±10% л/час
- Ёмкость камеры испарения: 4 литра
- Категория дистиллята: «Вода очищенная»
- Тип нагревателя: дисковый
- Тип размещения: настольное
- Безопасность: отключение питания при нагреве свыше 160℃, автоотключение по окончании процесса дистилляции
- Управление одной клавишей, удобная транспортировочная ручка
- Ёмкость для сбора дистиллята, моющее средство и угольный фильтр в комплекте
- Срок эксплуатации: не менее 3 лет
- Габариты: 25 х 30 х 47 см
- Вес: 4 кг
Аквадистиллятор BL-9900
- Тип: бытовой дистиллятор для однократной перегонки воды
- Производительность: 1 ±10% л/час
- Ёмкость камеры испарения: 4 литра
- Категория дистиллята: ГОСТ 6709-72 «Вода дистиллированная» (подтверждено протоколом испытаний)
- Тип нагревателя: дисковый
- Тип размещения: настольное
- Безопасность: отключение питания при нагреве свыше 160℃, автоотключение по окончании процесса дистилляции
- Управление одной клавишей
- Ёмкость для сбора дистиллята, чистящее средство и угольный фильтр в комплекте
- Срок эксплуатации: не менее 3 лет
- Габариты: 46 х 29 х 26 см
- Вес: 4,8 кг
Аквадистиллятор Ливам АЭ4
- Бесплатная доставка по Москве
- Тип: медицинский дистиллятор для однократной перегонки воды
- Производительность: 4 л/час
- Стандарты получаемой воды:
- ГОСТ 6709-72 «Вода дистиллированная»
- статья ФС.2.2.0019.15 «Вода для инъекций»
Аквадистиллятор ДЭ-4-02 ЭМО (ДЭ-4М)
- Бесплатная доставка по Москве
- Тип: аптечный дистиллятор для однократной перегонки воды
- Производительность: 4 ±10% л/час
- Стандарт получаемой воды: статья ФС 42-2619-97 «Вода очищенная»
- Тип электронагревателей — ТЭНы (2 шт.)
- Расход воды на питание и охлаждение: 40 л/час
- Тип размещения: настольное или напольное
- Способ наполнения испарителя: от водопровода
- Время установления рабочего режима: не более 30 мин
- Безопасность: автоотключение при понижении уровня воды в испарителе или прекращении её подачи, автоподдержание уровня воды в испарителе
- Система охлаждения дистиллята: с помощью проточной воды
- Температура получаемой воды: 40-85℃
- Индикация нагрева, специальный ниппель для отвода влаги с внешних стенок
- Возможность очистки питьевой воды от радионуклидов в чрезвычайных ситуациях
- Срок эксплуатации: не менее 7 лет
- Габариты дистиллятора: 32,5 х 23 х 51,8 см
- Габариты электрощита: 27,7 х 16,9 х 9,8 см
- Вес: 10,5 кг
Аквадистиллятор Livam (Ливам) АЭ-5
- Бесплатная доставка по Москве
- Тип: медицинский дистиллятор для однократной перегонки воды
- Производительность: 5 л/час
- Стандарты получаемой воды:
- ГОСТ 6709-72 «Вода дистиллированная»
- статья ФС.2.2.0019.15 «Вода для инъекций»
Аквадистиллятор ДЭ-10М ЭМО
- Бесплатная доставка по Москве
- Тип: аптечный дистиллятор для однократной перегонки воды
- Производительность: 10 ±10% л/час
- Стандарт получаемой воды: статья ФС 42-2619-97 «Вода очищенная»
- Тип электронагревателей — ТЭНы (2 шт.)
- Расход воды на питание и охлаждение: 200 л/час
- Тип размещения: настольное или напольное
- Способ наполнения испарителя: от водопровода
- Время установления рабочего режима: не более 30 мин
- Безопасность: автоотключение при понижении уровня воды в испарителе или прекращении её подачи, автоподдержание уровня воды в испарителе
- Система охлаждения дистиллята: с помощью проточной воды
- Температура получаемой воды: 40-85℃
- Индикация нагрева, специальный ниппель для отвода влаги с внешних стенок
- Возможность очистки питьевой воды от радионуклидов в чрезвычайных ситуациях
- Срок эксплуатации: не менее 7 лет
- Габариты дистиллятора: 32,5 х 23 х 51,8 см
- Габариты электрощита: 27,7 х 16,9 х 9,8 см
- Вес: 10,5 кг
Аквадистиллятор Ливам АЭ-10
- Бесплатная доставка по Москве
- Тип: медицинский электрический дистиллятор для однократной перегонки воды
- Производительность: 10 л/час
- Стандарты получаемой воды:
- ГОСТ 6709-72 "Вода дистиллированная"
- ст. ФС.2.2.0019.15 "Вода для инъекций"
Аквадистиллятор ДЭ-25 М
- Бесплатная доставка по Москве
- Тип: аптечный дистиллятор для однократной перегонки воды
- Производительность: 25 ±10% л/час
- Стандарт получаемой воды: статья ФС 42-2619-97 «Вода очищенная»
- Тип электронагревателей — ТЭНы (6 шт.)
- Расход воды на питание и охлаждение: 350 л/час
- Тип размещения: настольное или напольное
- Способ наполнения испарителя: от водопровода
- Время установления рабочего режима: не более 30 мин
- Безопасность: автоотключение при понижении уровня воды в испарителе или прекращении её подачи, автоподдержание уровня воды в испарителе
- Система охлаждения дистиллята: с помощью проточной воды
- Температура получаемой воды: 40-85℃
- Индикация нагрева, специальный ниппель для отвода влаги с внешних стенок
- Возможность очистки питьевой воды от радионуклидов в чрезвычайных ситуациях
- Срок эксплуатации: не менее 7 лет
- Габариты дистиллятора: 46 х 38,2 х 68,5 см
- Габариты электрощита: 27,7 х 16,9 х 9,8 см
- Вес: 22 кг
Аквадистиллятор Ливам АЭ-4/8 со встроенным водосборником на 8 л
- Бесплатная доставка по Москве
- Тип: медицинский дистиллятор для однократной перегонки воды
- Производительность: 4 л/час
- Ёмкость бака-накопителя: 9 литров
- Стандарты получаемой воды:
- ГОСТ 6709-72 «Вода дистиллированная»
- статья ФС.2.2.0019.15 «Вода для инъекций»
Аквадистиллятор Ливам АЭ-25
- Бесплатная доставка по Москве
- Тип: медицинский электрический дистиллятор для однократной перегонки воды
- Производительность: 25 л/час
- Стандарты получаемой воды:
- ГОСТ 6709-72 «Вода дистиллированная»
- ст. ФС.2.2.0019.15 «Вода для инъекций»
Аквадистиллятор Ливам ДЭ40
- Бесплатная доставка по Москве
- Тип: медицинский электрический дистиллятор для однократной перегонки воды
- Производительность: 40 л/час
- Стандарты получаемой воды:
- ГОСТ 6709-72 «Вода диcтиллированная»
- ФС.2.2.0020.15 «Вода очищенная»
- Тип нагревателей: 4 электрода (3 фазных + 1 защитный)
- Расход исходной воды: 320 л/час
- Температура готового дистиллята: 45℃
- Размещение: напольное
- Способ наполнения испарителя: от водопровода
- Безопасность: автоматический контроль уровня воды в камере испарения, отключение электродов при наполнении водосборника, автоматическая остановка нагрева при понижении уровня воды в камере испарения
- Дополнительные характеристики: очищение пара от капель не перегнанной воды, разборная конструкция камеры конденсации
- Срок эксплуатации: не менее 8 лет
- Габариты: 56 х 42 х 110 см
- Вес: 43 кг
Аквадистиллятор Ливам АЭ-10/20 с водосборником на 20 л
- Бесплатная доставка по Москве
- Тип: медицинский электрический дистиллятор для однократной перегонки воды
- Производительность: 10 л/час
- Ёмкость бака-накопителя: 20 литров
- Стандарты получаемой воды:
- ГОСТ 6709-72 «Вода дистиллированная»
- ст. ФС.2.2.0019.15 «Вода для инъекций»
Аквадистиллятор Ливам ДЭ50
- Бесплатная доставка по Москве
- Тип: медицинский электрический дистиллятор для однократной перегонки воды
- Производительность: 50 л/час
- Стандарты получаемой воды:
- Статья ФС.2.2.0020.15 «Вода очищенная»
- ГОСТ 6709-72 «Вода дистиллированная»
Аквадистиллятор Ливам ДЭ-70
- Бесплатная доставка по Москве
- Тип: медицинский электрический дистиллятор для однократной перегонки воды
- Производительность: 70 л/час
- Стандарты получаемой воды:
- ФС.2.2.0020.15 «Вода очищенная»
- ГОСТ 6709-72 «Вода диcтиллированная»
Аквадистиллятор Livam (Ливам) ДЭ-100
- Бесплатная доставка по Москве
- Тип: медицинский электрический дистиллятор для однократной перегонки воды
- Производительность: 100 л/час
- Стандарты получаемой воды:
- ФС.2.2.0020.15 «Вода очищенная»
- ГОСТ 6709-72 «Вода диcтиллированная»
Аквадистиллятор Ливам ДЭ140
- Бесплатная доставка по Москве
- Тип: медицинский электрический дистиллятор для однократной перегонки воды
- Производительность: 140 л/час
- Стандарты получаемой воды:
- ФС.2.2.0020.15 «Вода очищенная»
- ГОСТ 6709-72 «Вода дистиллированная»
Аквадистиллятор Ливам ДЭ-210
- Бесплатная доставка по Москве
- Тип: медицинский электрический дистиллятор для однократной перегонки воды
- Производительность: 210 л/час
- Стандарты получаемой воды:
- ФС.2.2.0020.15 «Вода очищенная»
- ГОСТ 6709-72 «Вода дистиллированная»
Эксплуатация аквадистиллятора включает соблюдение нескольких правил по работе с аппаратом и уходу за ним. Аквадистиллятор электрический можно использовать как в бытовых условиях, так и в учебных, научных и медицинских учреждениях.Домашний дистиллятор — это аппарат, который очищает воду от растворённых в ней солей и других примесей, а также от бактерий. В дистилляторе происходит нагревание воды, перегонка её в пар, охлаждение и конденсация пара, сбор полученной очищенной воды. Все примеси при этом не попадают в дистиллят, а остаются на стенках ёмкости для нагрева воды.
- корпуса с ёмкостью из нержавеющей стали;
- крышки с выходным отверстием и фильтром;
- ёмкости для сбора дистиллята;
- проводов для соединения крышки и корпуса, и подключения к розетке.
Вся информация, размещенная на сайте (включая цены), носит исключительно информационный характер
и ни при каких условиях не является публичной офертой, определяемой статьей 437 ГК РФИспользуя сайт, вы соглашаетесь с нашей политикой конфиденциальности
Сайт использует файлы «cookie» в своей работе. Если вас это не устраивает, покиньте сайт.Дэ-4-2 дэ-4-2м паспорт
1—Сливной кран; 2—основание; 3—ниппель пара; 4—ниппель питания; 5—отвод; 6— датчик уровня; 7—уравнитель; 8—сливная трубка; 9—-люк; 10—крышка; 11—отражательные экраны; 12—конденсатор; 13—камера испарения; 14—электронагреватели; 15—гайка; 16—гайка; 17—ниппель дистиллятора; 18—гайка м6; 19—защитная крышка; 20—болт заземления; 21 — перемычка; 22—гайка; 23—прокладка; 24—гайка; 25—ручке тумблера; 26—сигн. лампа «сеть»; 27—электрощит; 28—предохранитель; 29—сигнальная лампа «нагрев»; 30—болт заземления; 31—подводящий провод; 32-— болт крепления.
*Размер для регулировки производительности.
**Размер для регулировки времени работы аквадистиллятора в аварийном режиме.
1.1 Паспорт предназначен для изучения изделия. В нем приведены описания устройства и принципа действия изделия, технические характеристики, необходимые сведения для эксплуатации, а также гарантийные обязательства и сведения о консервации и упаковке.
1.2. Условия эксплуатации аквадистиллятора У 4,2 по
ГОСТ 15150-69 в пределах температур от+10° до +35°С.
2. Назначение
2.1. Аквадистиллятор предназначен для получения дистиллированной воды в аптеках, больницах, лабораториях и других медицинских учреждениях.
3. Технические характеристики
3.1. Производительность 4±0,4 л/ч
3.2. Род тока переменный
3.3. Напряжение 220 В
3.4. Потребляемая мощность 3±0,3 кВт
3.5. Расход воды на охлаждение 120 л/ч
3.6. Габаритные размеры:
в плане 300X320 мм
3.7. Масса, не более 18 кг
- Производительность и расход воды на охлаждение обеспечиваются при условии использования воды средней жесткости.
- При использовании пускателя ПМЛ 1100Б или ПМЛ 1100В количество серебра в нем составляет—0,91 г и 0,548 г соответственно.
4. Состав изделия и комплект поставки
- Камера испарения
- Конденсатор
- Электронагреватели
- Уравнитель
- Датчик уровня
- Кран сливной
- Основание
- Электрощит
Рис. 3. Схема монтажная.
F1F2 — предохранитель, ЕК1-ЕК2 — электронагреватель, ДУ — датчик уровня. Х1Х2 — разъем датчика уровня, К — пускатель.
Рис. 2. Схема электрическая принципиальная изделия ДЭ-4-2.S1 — тумблер ТЗ-С, H1-H2, лампа неоновая ТН-0,3, R,R2 — резистор, К — пускатель магнитный П6-111, S2 — микровыключатель МИ-ЗА, Х1 — розетка, Х2 — вилка, ЕК1-ЕК2 — электронагреватель, F1F2 — предохранитель Пр-2, Ду — датчик уровня.
5. Устройство и работа составных частей
5.1. Принцип действия аквадистиллятора основан на конденсации тщательно отсепарированного пара.
5.2. По защите от поражения электрическим током аква-дистиллятор выполнен по классу I ГОСТ 12.2.025—76.
5.3. В камере испарения вода нагревается электронагревателями до кипения.
Образующийся пар поступает в конденсационную камеру, охлаждаемую снаружи водопроводной водой и, конденсируясь, вытекает в виде дистиллята через ниппель 17.
Получение высококачественной дистиллированной воды обеспечивается за счет тщательной сепарации пара, проходящего через отражательные экраны, расположенные в верхней части камеры испарения.
В начале работы водопроводная вода, непрерывно поступающая через ниппель 4, заполняет камеру испарения до установленного уровня. В дальнейшем, по мере выкипания, вода будет поступать в камеру испарения только частично, основная же часть, проходя через конденсатор 12, будет сливаться по сливной трубке 8 в уравнитель 7 и далее, через отвод 5, в канализацию или может быть использована для хозяйственных нужд.
Уравнитель 7, сообщенный с камерой испарения, предназначен для постоянного поддержания в ней необходимого уровня воды.
Аппарат снабжен автоматическим устройством — датчиком уровня 6, предохраняющим электронагреватели 14 от перегорания на случай понижения уровня воды ниже допустимого.
Детали аппарата, соприкасающиеся с паром и дистиллированной водой, изготовлены из нержавеющей стали.
Герметичное соединение конденсатора и камеры испарения обеспечивается за счет прокладки 23.
6. Особенности эксплуатации
6.1. При первоначальном пуске или при пуске аквадистил-лятора после длительной консервации использование дистиллированной воды по прямому назначению разрешается только после 48 часов работы аквадистиллятора и после проверки качества воды в соответствии с требованиями Госфармакопеи.
6.2. Перед включением аквадистиллятор должен находиться не менее суток в теплом сухом помещении для естественной просушки токоведущих частей.
Воспрещается: включать аквадистилляторе в электросеть сразу после распаковки.
6.3 Для стерилизаций конденсационной камеры необходимо периодически производить пропаривание аквадистиллятора, для чего следует создать аварийный режим (см. п. 6.7).
б.4. Периодически, в зависимости от жесткости воды, необходимо очищать от накипи путем механической очистки электронагреватели 14, поплавок датчика 6, а также верхнюю часть аквадистиллятора через люк 9. Кроме того, с целью обеспечения качественного дистиллята, один раз в 2 месяца
4
Рис. 1 Аквадистнллятор ДЭ-4-2
Рис.1Аквадистиллятор ДЭ-4-2
1—Сливной кран; 2—основание; 3—ниппель пара; 4—ниппель питания; 5—отвод; 6— датчик уровня; 7—уравнитель; 8—сливная трубке; 9—люк; 10—крышка; 11—отражательные экраны; 12—конденсатор; 13—камера испарения; 14—электронагреватели; 15—гайка; 16—гайка; 17—ниппель дистиллятора; 18—гайка м6; 19—защитная крышка; 20—болт заземления; 21—перемычка; 22—гайка; 23—прокладка; 24—гайка; 25—ручка тумблера; 26—сигн. лампа «сеть»; 27—электрощит; 28—предохранитель; 29—сигнальная лампа «нагрев»; 30—болт заземления; 31—подводящий провод; 32— болт крепления.*Размер для регулировки производительности.
**Размер для регулировки времени работы аквадистиллятора в аварийном режиме.
аквадистиллятор следует разбирать для удаления осадков, на- капливающихся на дне камеры испарения, с последующей тщательной ее промывкой.
6. 5. Следить, чтобы не было перегибов используемых резиновых трубок.
6. 6. Сосуд или сборник для сбора дистиллята необходимо устанавливать ниже ниппеля 17.
6. 7. Если поступление воды из водопровода по какой-либо причине прекратится, наступит аварийный режим работы аквадистиллятора при котором из-за бурного кипения усилится процесс парообразования и выброс пара через ниппель 3.
После того, как часть воды испарится и уровень ее в камере испарения понизится, датчик уровня 6 автоматически отключит электронагреватели от электросети и аварийный режим работы аппарата прекратится.
Дальнейшая эксплуатация аквадистиллятора будет восстановлена, как только вода из водопровода начнет поступать в камеру испарения и заполнит ее до установленного уровня.
6. 8. Использование жесткой воды с большим солесодер-жанием (более 4—5 мг—экв/л) может вызвать вспенивание воды и заполнение пеной парового пространства камеры испарения, в результате чего начнется выброс горячей воды и работа аквадистиллятора прекратится.
В этом случае нормальная работа аквадистиллятора может быть обеспечена за счет предварительной обработки ис-пользуемой воды по методикам, применяемым на местных тепловых электростанциях и в котельных или путем уменьшения мощности аквадистиллятора за счет отключения электронагревателя, при этом необходимо сливать воду из камеры испарения через каждые 4 часа и промыть дистиллятор путем заполнения его водой 2—3 раза.
7. Подготовка к работе и порядок работы
7. 1. Надеть на ниппель 17 резиновую трубку и. опустить в сосуд для сбора дистиллированной воды.
7. 2. Открыть кран на линии водопровода для подачи воды в аквадистиллятор.
7. 3. Подать напряжение на аквадистиллятор, включив рубильник или выключатель.
Поставить ручку тумблера 25 на электрощите 27 в положение «вкл.», при этом загорится сигнальная лампа 26 «сеть», указывающая, что электрощит включен в электросеть.
7. 4. По достижении установленного уровня воды в камере испарения датчик уровня 6 автоматически включит электронагреватели, при этом загорится сигнальная лампа 29 «нагрев».
7. 5. Провести пропаривание камеры испарения, для чего отключить воду. Пропаривание в течение 3—4 минут начнется после прекращения подачи водопроводной воды. Об окончании пропаривания будет указывать сигнальная лампа 29 «нагрев», которая погаснет. После пропаривания открыть кран на линии водопровода для подачи водопроводной воды в аквадистиллятор. По достижении установленного уровня в камере испарения, датчик уровня 6 автоматически включит электронагреватели, при этом загорится сигнальная лампа 29 «нагрев» и через несколько минут через ниппель 17 начнет поступать дистиллированная вода.
7. 6. По окончании работы следует отключить аквадистиллятор от электросети, для чего:
а) выключить рубильник или выключатель;
б) поставить ручку тумблера 25 в положение «откл.»;
в) отключить воду, закрыв кран подачи воды из водопро- вода;
г) слить воду из камеры испарения, открыв кран 1.
Примечание: перед последующей эксплуатацией аквади-стиллятора сливной кран 1 закрыть.
8. Указание мер безопасности
8. 1. Перед эксплуатацией аквадистиллятора необходимо проверить правильность подключения всех проводов и наличие заземления.
8. 2. категорически запрещается включать аквадистиллятор в электросеть, не заземлив его.
8. 3. Не разрешается использовать в качестве заземления газовую сеть.
8. 4. При любой неисправности аквадистиллятор должен быть отключен от электросети.
613.7. Акты и детали (узлы) следует выслать по адресу: 430904, г. Саранск, п/о Ялга, завод медицинского оборудования.
